首页  >  产品百科  >  XW4M-05D1-H1DS

XW4M-05D1-H1DS

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 39-XW4M-05D1-H1DS-ND
供应商: Digi-Key
标准整包数: 1

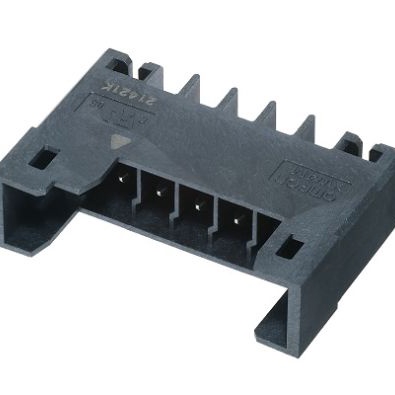

OMRON/欧姆龙 接线座- 接头/插头和插口 XW4M-05D1-H1DS

XW4M-05D1-H1DS概述


    产品简介


    XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors
    XW4M和XW4N系列3.5毫米间距推入式终端块PCB连接器旨在显著提高连接器插入和移除以及电缆布线的效率。这些连接器广泛应用于工业自动化、仪器仪表、通信设备及消费电子等领域,能够实现高效且可靠的连接。

    技术参数


    - 电气特性
    - 额定电压:160V(IEC);300V(UL)
    - 额定电流:8A
    - 耐压:1600VAC 1分钟(漏电流最大1mA)
    - 环境要求
    - 工作温度范围:-40°C至100°C(无冷凝或结冰)
    - 存储温度范围:-40°C至70°C(无冷凝或结冰)
    - 湿度范围:5%至85%RH(工作环境),5%至70%RH(存储环境)
    - 兼容性
    - 适用线径:实心导线0.2mm²至1.5mm²;绞合导线0.2mm²至1.5mm²
    - 具备通过回流焊接的能力
    - 兼容插头型号:XW4M,插座型号:XW4N
    - 其他
    - 环保认证:符合RoHS标准
    - 插拔次数:100次
    - 材料:插头外壳为LCP(UL94 V-0),插座外壳为PA(UL94 V-0),触点材料为铜合金
    - 接触部分:镀锡,固定销:镀铜合金
    - 符合标准:UL1059,CSA(C22.2No.158),IEC 60947-7-4

    产品特点和优势


    1. 高效操作: 采用了独特的接合结构,使得连接和拆卸更加便捷,极大地提高了组装和维护的效率。
    2. 高接触可靠性: 使用优质材料确保高可靠性,即使在恶劣环境下也能稳定运行。
    3. 易于识别: 插座顶部标记标准引脚编号,无需额外空间用于识别,简化了安装过程。
    4. 防误操作设计: 提供编码键以防止错误插入,增强系统的安全性。
    5. 环保: 所有产品均符合RoHS标准,环保无害。

    应用案例和使用建议


    应用案例:
    XW4M和XW4N系列广泛应用于工业自动化控制、汽车电子、通信设备等领域。例如,在工业控制系统中,这些连接器可用于连接传感器和执行机构,确保高效稳定的信号传输。
    使用建议:
    - 在安装过程中,请按照说明书进行正确操作,确保每个连接器的正确安装。
    - 在高湿度或高温环境中使用时,需注意水汽对连接器的影响。
    - 在进行线缆布线时,避免对线缆施加过大的应力,以免造成线缆损坏。
    - 确保在没有电源的情况下进行连接操作,以防发生意外。

    兼容性和支持


    - 与通过回流焊接技术制造的PCB兼容,适合现代电子制造工艺。
    - 厂商提供详细的使用手册和技术支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题: 连接器无法完全插入
    - 解决方案: 检查是否有误插入编码或检查连接器是否正确对齐。
    2. 问题: 插入后出现异常噪音
    - 解决方案: 检查连接器是否完全插入并检查所有部件是否已紧固到位。
    3. 问题: 连接处接触不良
    - 解决方案: 确认连接器是否按照正确步骤插入,并检查线材是否受损或未完全插入。

    总结和推荐


    XW4M/XW4N 3.5毫米间距推入式终端块PCB连接器以其卓越的操作效率、可靠性和环保特性,成为了市场上不可多得的选择。无论是对于专业级的应用还是普通用户,这些连接器都表现出色。我们强烈推荐这些产品用于需要高效、可靠连接的应用场合。

XW4M-05D1-H1DS参数

参数
安装方式 通孔安装
应用等级 工业级
包装方式 托盘

XW4M-05D1-H1DS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-05D1-H1DS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4M-05D1-H1DS XW4M-05D1-H1DS数据手册

XW4M-05D1-H1DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9704 ¥ 67.3499
10+ $ 6.525 ¥ 54.6058
25+ $ 6.1156 ¥ 51.1801
50+ $ 5.8236 ¥ 48.7361
100+ $ 5.5455 ¥ 46.4088
250+ $ 5.1984 ¥ 43.5043
450+ $ 4.9873 ¥ 41.7377
950+ $ 4.7314 ¥ 39.5961
库存: 82
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.34
