XG4A-1434

厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 连接器, XG4A系列, 公插, 14路, 2行, 22.86mm节距, 通孔
供应商型号: XG4A-1434
供应商: 云汉优选
标准整包数: 80

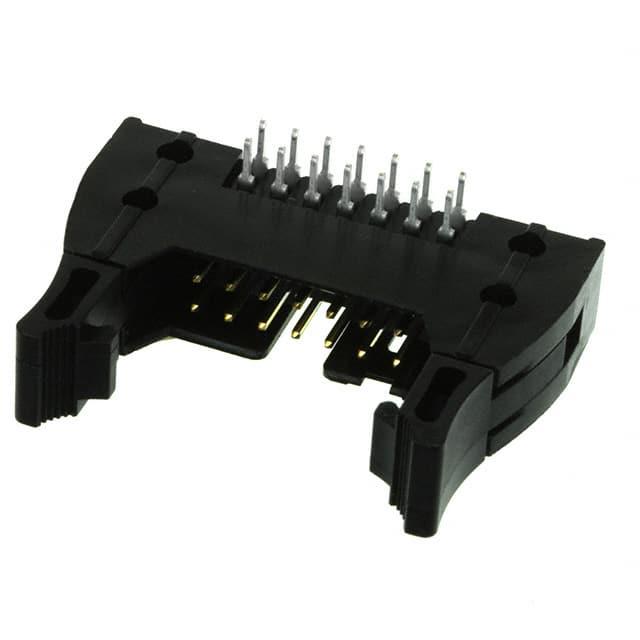

OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4A-1434

XG4A-1434概述


    产品简介


    Flat Cable Connectors XG4 是一种符合军用标准(MIL)且具有改进设计的电路板连接器。它主要用于电子设备中的电路连接,以提高系统的可靠性和紧凑性。这些连接器特别适用于需要高密度连接的应用场合,并能通过组合不同类型的插头实现灵活配置。产品类型主要包括 MIL 插座(XG4M)、MIL 插头(XG4A)、IDC 插头(XG4E)以及板对板插座(XG4H)。这些连接器广泛应用于航空航天、通信设备、计算机系统等领域。

    技术参数


    - 额定电流:1 A(例如 XG4M),3 A(特定型号)
    - 额定电压:250 VAC(XG4M)/300 VAC(特定型号)
    - 接触电阻:最大 20 mΩ(在 20 mV,100 mA 时)
    - 绝缘电阻:最小 1,000 MΩ(在 500 VDC 时)
    - 耐压强度:500 VAC 持续 1 分钟(泄漏电流最大 1 mA)
    - 总插入力:每个接触点最大 1.96 N
    - 拔出力:最小 0.39 N(使用测试规,t= 0.64 mm)
    - 插入耐久性:50 次
    - 工作温度范围:−55 至 105°C(低温无结冰)

    产品特点和优势


    Flat Cable Connectors XG4 系列具有以下独特优势:
    - 可靠性提升:采用新型生产系统提高了可靠性。
    - 空间节省:提供盒式插头(XG4C),适用于空间受限的应用。
    - 多功能配置:可以通过 XG-5 IDC 连接器、XG8 原装插头和 XG2 IDC 连接器实现无限组合。
    - 双重锁定机制:原始插头(XG8)和盒式插头(XG4C)均可以使用锁杆进行锁定。
    - 认证齐全:符合 MIL 和 UL 认证标准,确保产品品质。

    应用案例和使用建议


    应用案例
    Flat Cable Connectors XG4 被广泛用于航空航天设备中的信号传输和电源分配系统。在这些应用场景中,连接器的高可靠性和耐久性对于系统的正常运行至关重要。
    使用建议
    - 在安装连接器之前,确保主板已固定好螺丝,防止松动。
    - 在连接 XG4M 与夹具之前,尽量减少电缆的松弛。
    - 使用测试工具操作锁杆时,不要超过可移动范围,避免损坏连接器。
    - 在拆卸连接器前,务必先释放锁机制,以避免损坏。

    兼容性和支持


    - 兼容性:Flat Cable Connectors XG4 可与 XG5M 等其他适配器结合使用,以满足不同的应用需求。
    - 支持:厂家提供详细的安装和维护指南,帮助用户正确使用和维护连接器。

    常见问题与解决方案


    - 问题一:连接器插入后无法锁定?
    - 解决方案:检查锁杆是否完全推入到位,或者尝试更换新的锁杆。

    - 问题二:接触电阻偏高?
    - 解决方案:重新插入连接器,确保接触良好;如有必要,清洁连接器端口。

    总结和推荐


    Flat Cable Connectors XG4 系列产品以其高可靠性、灵活性和广泛的适用性,成为市场上的一款优秀选择。无论是高密度连接需求还是空间受限的应用环境,这些连接器都能提供出色的解决方案。总体来说,强烈推荐使用 Flat Cable Connectors XG4 系列连接器。

XG4A-1434参数

参数
颜色 黑色
类型 Header,Latch Lock/Eject Hooks,Long
额定电流 3A
针脚数 14pin
防护等级 -
触头镀层厚度 - 配接 150nm
间距-配接 2.54mm
排数 2
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XG4A-1434厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4A-1434数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 OMRON/欧姆龙 XG4A-1434 XG4A-1434数据手册

XG4A-1434封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.09
500+ ¥ 1.98
1000+ ¥ 1.925
2000+ ¥ 1.87
库存: 15000
起订量: 80 增量: 80
交货地:
最小起订量为:1
合计: ¥ 2.09
