XS2F-M12PVC4S15M

产品分类: 圆形线缆
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: ET-3412135
供应商: 海外现货
标准整包数: 1

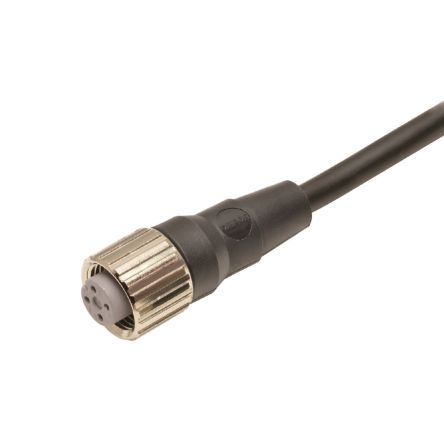

OMRON/欧姆龙 圆形线缆 XS2F-M12PVC4S15M

XS2F-M12PVC4S15M概述

    Round Water-resistant Connectors (M12) — Single-ended Cables

    产品简介


    Round Water-resistant Connectors (M12) 单端电缆型号为XS2F-M12,属于FA(Factory Automation)连接器系列。这些连接器具有防水和防尘的功能,能够提供可靠的数据传输和电源传输。主要应用于工业自动化、机械设备连接、机器人系统等领域,旨在减少布线和维护的努力,同时确保高效运行。

    技术参数


    - 材料
    - 电缆材质:PVC, PUR
    - 连接器壳体材料:PBT树脂(UL94V-0)
    - 螺母表面处理:黄铜镀镍
    - 电气规格
    - 额定电流:4A
    - 额定电压:250VDC
    - 接触电阻:最大40mΩ(20mV, 100mA条件下)
    - 绝缘电阻:最小1,000MΩ(500VDC条件下)
    - 耐压强度:1,500VAC,持续1分钟(泄漏电流:最大1mA)
    - 防护等级:IP67(符合IEC60529标准)
    - 插入次数:至少200次
    - 接触/表面:铜合金/镍基,Au 0.4μm镀层
    - 颜色和直径
    - 3芯:直径4.3mm
    - 4芯:直径4.7mm
    - 5芯:直径5mm
    - 导线尺寸:AWG22 (0.34mm²)
    - 认证:符合AWM标准
    - 温度范围
    - 固定电缆:-10°C至+80°C
    - 活动电缆:0°C至+60°C(PVC电缆)
    - 固定电缆:-50°C至+80°C
    - 活动电缆:-25°C至+80°C(PUR电缆)

    产品特点和优势


    1. 防水和环境防护:符合IP67防护等级,有效防止灰尘和水进入,适合户外和恶劣环境使用。
    2. 模块化设计:简化布线和维护过程,降低系统停机时间。
    3. 耐高温:能够在极端温度条件下工作,适应各种工业环境。
    4. 防火阻燃:通过UL94V-0认证,符合94V-0级防火标准,确保安全性能。
    5. 兼容多种电缆:提供PVC和PUR两种电缆材质选择,以满足不同应用需求。

    应用案例和使用建议


    这些连接器广泛应用于工业自动化领域,如机器人的动力传输和信号传输。例如,在装配线上,机器人手臂上的传感器需要稳定的电力和数据传输,这些连接器能够提供可靠的连接。建议在安装时严格按照说明书进行操作,确保正确连接和密封,避免因不当操作导致的故障。

    兼容性和支持


    - 兼容性:与M12系列的标准接口兼容,方便更换和维护。
    - 支持服务:厂商提供技术支持和维修服务,确保客户可以及时获得帮助。

    常见问题与解决方案


    1. 问题:接触电阻过高,导致信号传输不稳定。
    - 解决方案:检查连接器插头和插座是否清洁,确保没有氧化或杂质,重新插入连接器并确保紧固。
    2. 问题:绝缘性能下降。
    - 解决方案:检查是否有破损或老化现象,如有必要更换新的电缆或连接器。
    3. 问题:无法实现预期的耐温性能。
    - 解决方案:确认所选电缆材质和环境温度是否匹配,根据实际情况选择合适的电缆类型。

    总结和推荐


    综上所述,Round Water-resistant Connectors (M12) 单端电缆XS2F-M12具有出色的防水和环境防护能力、高可靠性以及适应多种环境的能力。该系列产品适用于工业自动化领域,特别是在需要频繁维护和高可靠性传输的应用场合。因此,强烈推荐在相关项目中采用该产品,以确保系统的稳定运行和高效维护。

XS2F-M12PVC4S15M参数

参数
零件状态 在售
包装方式 散装

XS2F-M12PVC4S15M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS2F-M12PVC4S15M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形线缆 OMRON/欧姆龙 XS2F-M12PVC4S15M XS2F-M12PVC4S15M数据手册

XS2F-M12PVC4S15M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.8782 ¥ 370.7708
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 370.77
