首页  >  产品百科  >  Z-15HW24

Z-15HW24

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 杠杆式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: Z10634-ND
供应商: Digi-Key
标准整包数: 1

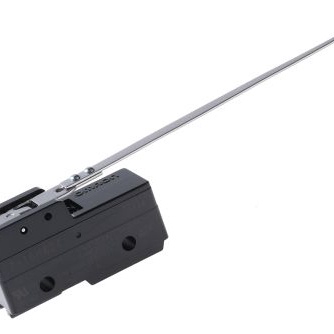

OMRON/欧姆龙 限位开关 Z-15HW24

Z-15HW24概述


    产品简介


    本产品是一款通用型基础开关(General-purpose Basic Switch),广泛应用于工业控制、家电、仪器仪表等多个领域。此开关具备大容量切换能力(最高达15A)及高重复精度,可以应对各种复杂的应用场景。此外,该系列还提供了多种触点形式的选择,如基本型、双触点型、保持型及可调间隙型,满足不同用户需求。

    技术参数


    - 额定电流:15A(对于标准型号);0.1A(微负载型)
    - 接触形式:基本型、双触点型、保持型及可调间隙型
    - 接触间隙:0.20mm(超高灵敏度)、0.25mm(高灵敏度、微负载)、0.5mm(标准)、1.8mm(高容量)
    - 操作频率:机械240次/分钟;电气20次/分钟
    - 绝缘电阻:初始值100MΩ以上(测试电压500VDC)
    - 介质强度:1000VAC(接触间隙G)、600VAC(接触间隙H)、1500VAC(接触间隙E),测试1分钟
    - 工作温度范围:通用型-25°C至80°C;防水型-15°C至80°C
    - 保护等级:通用型IP00;防水型相当于IP62(终端除外)

    产品特点和优势


    - 高可靠性:具备高重复精度及长期稳定的工作表现,确保了设备长时间运行的稳定性。
    - 多样化选择:提供多种触点形式、操作机构和保护等级选择,能够满足不同用户的特定需求。
    - 环境适应性:能够在广泛的温度和湿度环境下正常工作,尤其适合户外或环境恶劣的场合使用。
    - 安全设计:采用橡胶护套和粘合剂填充等方式增强防滴水性能,部分型号还配备了防水终端保护罩。

    应用案例和使用建议


    应用案例
    此开关被广泛应用于家庭电器、工业控制系统及自动化设备中。例如,在家庭空调中,它作为制冷系统控制的一部分,负责检测并切换制冷模式;在工业机器人中,则作为安全限位开关使用,确保在发生异常时能够迅速切断电源。
    使用建议
    - 在安装过程中注意遵循手册中的指导,正确选择合适的操作机构和触点形式。
    - 对于需要防水或防尘的环境,建议使用具有相应防护等级的产品型号。
    - 定期检查开关的工作状态,特别是高负载条件下,以保证长期稳定运行。

    兼容性和支持


    该系列开关与多种电气设备兼容,适用于不同类型的连接方式。厂商提供了详尽的技术文档和支持服务,包括定期维护、故障诊断和技术咨询,以确保用户能够充分发挥产品的性能优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频繁出现误动作 | 检查接触间隙设置是否正确,必要时重新校准。 |
    | 设备启动后开关不响应 | 确认电源电压是否符合要求,检查接线是否有误。 |
    | 工作寿命低于预期 | 检查负载是否超出了规定的最大电流范围,调整负载或更换合适型号的开关。 |

    总结和推荐


    综上所述,这款通用型基础开关以其高精度、多样化的选择、优良的环境适应性及强大的市场竞争力,在多个领域展现出了卓越的应用价值。无论是对于小型家用电器还是大型工业控制装置,该系列产品都能提供可靠稳定的性能支持。因此,我强烈推荐此款产品给所有寻求高质量、多功能开关解决方案的用户。

Z-15HW24参数

参数
最小行程 10mm
操作力 0.06N
开关功能 开-瞬时
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),2A(DC)
电气寿命 500000Cycles
机械寿命 20000000Cycles
长*宽*高 74.6mm*29.4mm*46mm
通用封装 SPDT
安装方式 底座安装
应用等级 工业级
零件状态 在售

Z-15HW24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15HW24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15HW24 Z-15HW24数据手册

Z-15HW24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.5832 ¥ 163.8869
10+ $ 16.2074 ¥ 135.6353
25+ $ 15.0342 ¥ 125.8178
50+ $ 14.2029 ¥ 118.8602
100+ $ 13.4174 ¥ 112.2865
250+ $ 12.4443 ¥ 104.1429
500+ $ 12.051 ¥ 100.8518
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 163.88
直接购买
加入购物车
