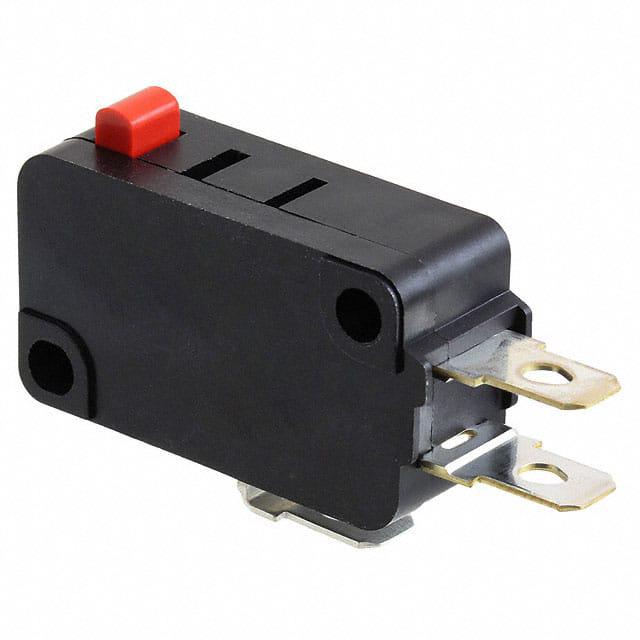

V-16-1A6

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 引脚柱塞类型, 焊接端, 触点额定电流 16 A @ 250 V 交流, 单刀双掷
供应商型号: 3874654
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 限位开关 V-16-1A6

V-16-1A6概述

    Miniature Basic Switch 技术手册概述

    1. 产品简介


    Miniature Basic Switch 是一款提供高可靠性和安全性的微型基本开关。这类开关在微动开关领域非常受欢迎,适用于广泛的电流范围,可以用于当门开启或关闭时切断电流的应用场景。根据材料的不同,这种开关提供了两种类型的外壳:热塑性树脂和热固性树脂。此外,对于直流负载的应用,还提供了铟触点型号。这些开关符合RoHS标准,适用于多种电路保护和控制需求。

    2. 技术参数


    - 额定电流与电压
    - AC250V 时,最高电流为21A (V-21)
    - AC250V 时,最高电流为16A (V-16)
    - AC250V 时,最高电流为15A (V-15)
    - AC250V 时,最高电流为10A (V-10)
    - 电气特性
    - 在DC30V 下最大电流为12A (V-21(IN))
    - 接触点材料包括银合金、银和铟合金
    - 额定接触点间隙为1mm
    - 工作环境
    - 工作温度范围为0到80°C (V-21),0到105°C (V-16)
    - 湿度范围为65±5%RH
    - 开关类型
    - 包括直杆式按钮、短铰链杆、铰链杆、长铰链杆、模拟滚轮杆和铰链滚轮杆等多种形式
    - 端子类型
    - 焊接端子和快速连接端子
    - 最大操作力
    - 取决于不同的按钮类型和操作力大小,例如对于直杆式按钮最大操作力为3.92N (400gf)

    3. 产品特点和优势


    - 高可靠性:采用高品质银合金和铟合金作为触点材料,确保长期稳定性和可靠性。
    - 广泛应用:适用于各种门禁控制系统、机器安全防护等领域,具备优秀的抗磨损性能。
    - 多样化的配置选项:提供多种开关类型和端子配置选择,以适应不同的应用需求。

    4. 应用案例和使用建议


    Miniature Basic Switch 广泛应用于各种门禁系统、安全防护装置和机械设备控制中。例如,在门控系统中,可以通过设置开关来检测门的状态(开或关),从而触发相关动作。对于使用场景较为特殊的应用,建议选择合适的开关类型(如铰链杆或滚轮杆)以更好地满足具体需求。另外,根据设备的工作频率和环境条件,可以选择不同最大操作力的开关模型,以确保最佳的操作效果和耐用性。

    5. 兼容性和支持


    本产品与市场上主流的电气连接器具有良好的兼容性。厂商提供了详细的技术文档和支持服务,以帮助客户进行正确的选型和安装。对于特定行业标准认证的要求,可以通过咨询销售人员获取更多信息。

    6. 常见问题与解决方案


    - 问题:操作力过大导致无法正常触发。
    - 解决方案:选择操作力较小的开关类型或调整安装位置。

    - 问题:在高频操作下寿命缩短。
    - 解决方案:选用高耐用性的开关型号或降低操作频率。

    - 问题:环境温度过高影响性能。
    - 解决方案:确保设备工作在规定的工作温度范围内,并考虑使用更高耐温等级的产品。

    7. 总结和推荐


    综上所述,Miniature Basic Switch 具备高可靠性、多样化配置和广泛应用的优点。针对不同的应用场景和需求,推荐选择适合的最大操作力和接触点类型。通过适当的选型和使用建议,Miniature Basic Switch 能够有效提升设备的整体性能和安全性。对于需要高可靠性开关的应用场合,强烈推荐选用此系列产品。

V-16-1A6参数

参数
开关配置 SPDT
执行器角度 1.2°
电流额定值 16A
电气寿命 100000Cycles
机械寿命 50000000Cycles
最小行程 1mm
操作力 4N
开关功能 On-Mom
长*宽*高 29.4mm(长度)*15.9mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

V-16-1A6厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V-16-1A6数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V-16-1A6 V-16-1A6数据手册

V-16-1A6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.3148
5+ ¥ 27.2929
10+ ¥ 27.2929
20+ ¥ 24.4544
50+ ¥ 24.4544
库存: 48
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.31
