Z-15GL-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 叶杆式, IP00, 热固性树脂外壳
供应商型号: Z10587-ND
供应商: Digi-Key
标准整包数: 1

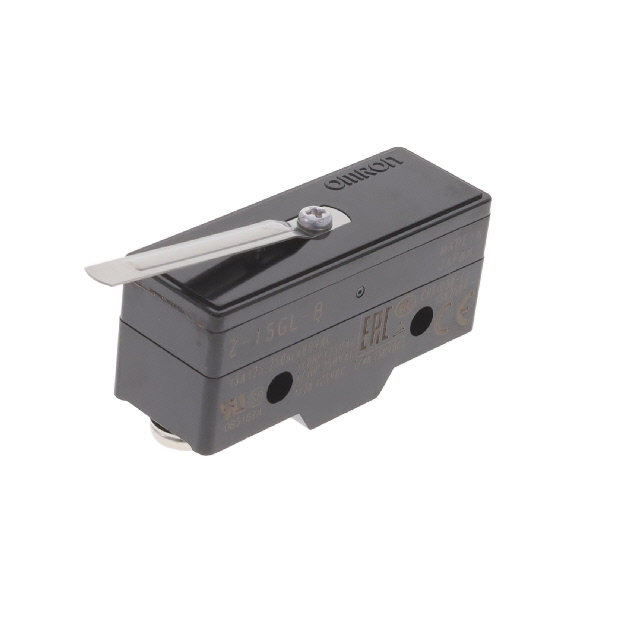

OMRON/欧姆龙 限位开关 Z-15GL-B

Z-15GL-B概述

    # 通用型基本开关技术手册解析

    1. 产品简介


    本产品为一款通用型基本开关(General-purpose Basic Switch),广泛应用于工业控制、家用电器、自动化设备等领域。该系列开关以其高精度和广泛的产品变型著称,特别适用于需要高可靠性及多样选择的应用场景。产品具有以下特点:
    - 高达15 A的大电流切换能力,且具备高重复精度。
    - 提供多种触点形式的选择,包括基本型、双接触型、保持型以及可调间隙型。
    - 可选微负载标准型号,以及配备安全终端保护罩的成型端子型号。
    请注意阅读第26页的安全注意事项以及所有基本开关的安全指南。

    2. 技术参数


    以下是该系列产品的核心技术参数:
    | 参数 | 描述 |

    | 切换能力 | 最大15 A |
    | 触点间隙 | 标准:0.5 mm;高灵敏度:0.25 mm |
    | 电气寿命 | 机械:20,000,000次操作;电气:500,000次 |
    | 绝缘电阻 | ≥100 MΩ (500 VDC) |
    | 工作温度范围 | 普通型:-25°C至+80°C |
    | 防护等级 | 普通型:IP00;防滴漏型:IP62 |

    3. 产品特点和优势


    该开关的独特功能使其在市场上脱颖而出:
    - 高灵敏度:通过不同的触点间隙设计,满足从微小信号到大功率电路的需求。
    - 多样化配置:支持多种触发方式(如弹簧杆、铰链杠杆等)和安装选项,极大增强了灵活性。
    - 卓越的耐用性:经过严格测试,确保在恶劣环境中长期稳定运行。
    - 安全性增强:提供防滴漏型号并采用橡胶保护帽,提高环境适应能力。

    4. 应用案例和使用建议


    应用案例
    该开关广泛应用于:
    - 工业自动化生产线控制。
    - 家用电器中的电源切换装置。
    - 逆向控制回路、手动复位回路等特殊电路。
    使用建议
    - 在高振动或冲击环境下使用时,优先选择带反作用弹簧结构的型号。
    - 对于低频应用场景,可以适当降低频率以延长使用寿命。

    5. 兼容性和支持


    该系列开关支持多种终端连接方式(如焊锡端子和螺钉端子),并且与大多数主流控制器兼容。厂商提供了详尽的技术文档和技术支持服务,包括在线培训和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频繁误动作 | 确保正确设置触点间隙,并检查外部干扰源。 |
    | 寿命不足 | 调整操作频率,避免过载运行。 |
    | 无法正常闭合 | 检查触点清洁情况及安装是否符合要求。 |

    7. 总结和推荐


    综合评估,这款通用型基本开关凭借其高性能、灵活性和广泛的适用性,是一款值得信赖的选择。无论是对现有系统的升级还是新项目的开发,它都能提供可靠的解决方案。因此,我们强烈推荐将其作为首选元器件之一。
    希望这篇技术手册能够帮助您更好地了解和应用此产品!如有进一步需求,请随时联系OMRON官方代表获取更多信息和支持。

Z-15GL-B参数

参数
最小行程 1.6mm
操作力 1.41N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 61.5mm(长度)*29.8mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-15GL-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GL-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GL-B Z-15GL-B数据手册

Z-15GL-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.6056 ¥ 155.7056
10+ $ 15.3993 ¥ 128.8727
25+ $ 14.2846 ¥ 119.5443
50+ $ 13.495 ¥ 112.9366
100+ $ 12.7487 ¥ 106.691
250+ $ 11.8241 ¥ 98.9529
500+ $ 11.408 ¥ 95.4708
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 155.7
