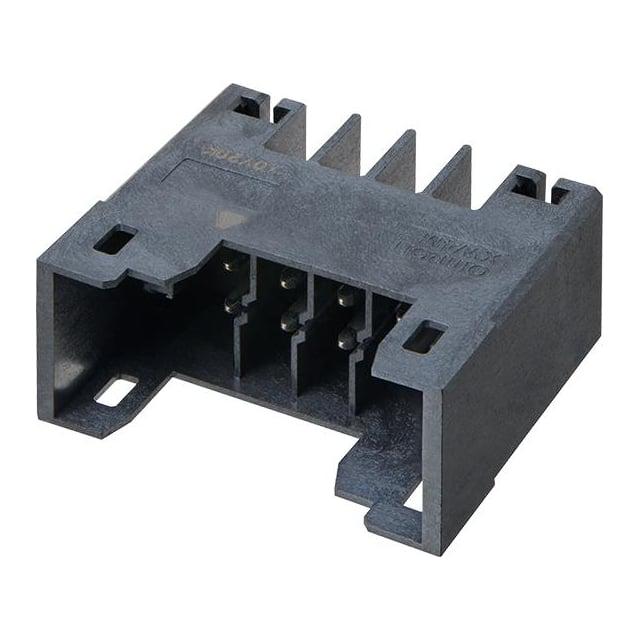

XW4M-12D2-H1DS

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: CSJ-ST48752110
供应商: 海外现货
标准整包数: 1

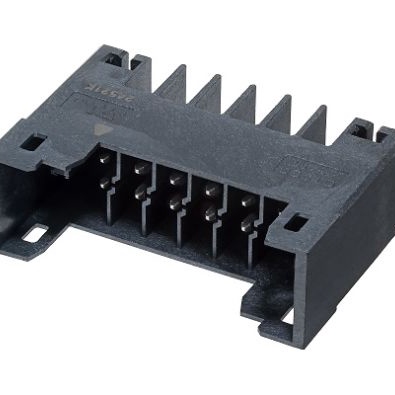

OMRON/欧姆龙 接线座- 接头/插头和插口 XW4M-12D2-H1DS

XW4M-12D2-H1DS概述


    产品简介


    XW4M 和 XW4N 是一种具有3.5毫米间距的压入式终端块PCB连接器,适用于各种电子电路板连接需求。这些连接器通过独特的结构设计,大大提高了插入和移除的效率,同时保证了接触的可靠性。它们广泛应用于需要高效接线和高可靠性的电子设备中,如工业控制系统、通信设备及家用电器等领域。

    技术参数


    - 基本规格
    - 适用导线范围:实心导线(0.2 mm² 至 1.5 mm²),绞合导线(0.2 mm² 至 1.5 mm²)
    - 接触插配次数:100次
    - 螺钉驱动工具型号:XW4Z-00B
    - 工作温度范围:-40°C 到 100°C(无冷凝或结冰)
    - 存储温度范围:-40°C 到 70°C(无冷凝或结冰)
    - 电气特性
    - 额定电压:IEC 160 V,UL 300 V(仅 XW4N-@@D@-@,XW4M-@@D1-@@D@),UL 150 V(仅 XW4M-@@D2-@@D@)
    - 额定电流:8 A
    - 耐压等级:1,600 VAC 1分钟(泄漏电流最大1mA)
    - 材料与表面处理
    - 插座(XW4N):主体盖为PA(UL94 V-0),插座主体为PA(UL94 V-0),杠杆为PBT(UL94 V-0)
    - 插头(XW4M):主体为LCP(UL94 V-0),插头接触件为黄铜合金,端子部分为镀锡处理,对插部分为镀金处理

    产品特点和优势


    XW4M 和 XW4N 系列连接器的主要特点如下:
    - 高接触可靠性:采用独特的接插结构设计,确保高接触可靠性和插拔寿命。
    - 兼容性与灵活性:适用于多种安装方式,包括直角和直向安装,且与焊接和回流焊工艺兼容。
    - 易于识别与编码:标准针号打印在插座顶面,方便识别,可选配编码键防止错误插入。

    应用案例和使用建议


    这些连接器适用于广泛的电子设备,如工业自动化系统、汽车电子控制单元(ECU)、通信基站等。例如,在一个工业控制系统中,这些连接器可以用于连接复杂的传感器网络,从而提高系统的稳定性和效率。
    使用建议:
    - 在连接或拆除导线时,使用推荐的螺丝刀工具以确保安全操作。
    - 尽量避免在极端湿度和腐蚀性气体环境中使用,以免影响使用寿命。

    兼容性和支持


    - XW4M 和 XW4N 系列连接器可以与特定工具(如XW4Z-00B)配合使用,以实现最佳性能。
    - 生产厂家提供详细的预置条件和技术支持文档,帮助客户正确安装和使用这些连接器。

    常见问题与解决方案


    - Q: 插入后不能完全对接怎么办?
    - A: 检查连接器是否正确安装,确认没有倒装现象,必要时可以轻轻调整。
    - Q: 如何正确进行编码以避免误插?
    - A: 严格按照提供的编码程序进行操作,检查编码图案的准确性。

    总结和推荐


    XW4M 和 XW4N 系列连接器凭借其高可靠性、灵活的设计以及优良的电气性能,在多个应用领域展现了出色的市场竞争力。对于追求高效接线和可靠连接的电子产品制造商来说,它们是理想的选择。强烈推荐在您的项目中使用这些连接器。

XW4M-12D2-H1DS参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

XW4M-12D2-H1DS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-12D2-H1DS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4M-12D2-H1DS XW4M-12D2-H1DS数据手册

XW4M-12D2-H1DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.5683 ¥ 89.5131
库存: 90
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 89.51
