首页  >  产品百科  >  ZE-N-2G

ZE-N-2G

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP65, 最大250V直流
供应商型号: Z10651-ND
供应商: Digi-Key
标准整包数: 1

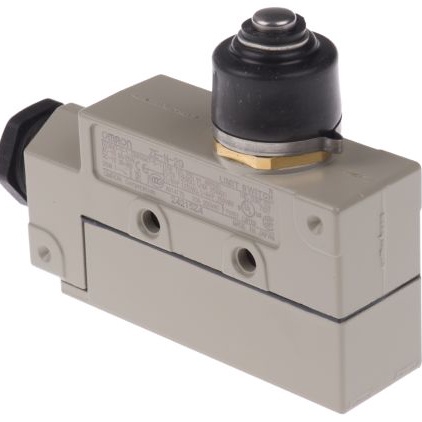

OMRON/欧姆龙 限位开关 ZE-N-2G

ZE-N-2G概述

    电子元器件产品技术手册:封闭式开关

    1. 产品简介


    封闭式开关(ZE, ZV, ZV2, XE, XV, XV2)是为一般用途设计的带有高分断能力和高耐久性的装置。它们在各种应用中表现优异,适用于不同的电气特性和环境条件。这些开关分为两大类:通用型和磁吹断型。其中,通用型开关包含Z系列(Z, ZV, ZV2),而磁吹断型开关则包含X系列(XE, XV, XV2)。

    2. 技术参数


    封闭式开关的技术参数详细列在下表中:
    | 参数类别 | ZE, ZV, ZV2 (通用型) | XE, XV, XV2 (磁吹断型) |
    |
    | 额定电压 (VAC/VDC)| 125/250/480 VAC, 125/250 VDC | 8/14/30 VDC, 125/250 VDC |
    | 最大电流 (A) | 15/15/10 (AC), 0.5/0.25 (DC) | 10/3/1.5 (DC), 10/3/1.5 (AC) |
    | 适用负载类型 | 电阻负载, 灯负载, 感性负载 | 电阻负载, 灯负载, 感性负载 |
    | 分断能力 | 高分断能力 | 高分断能力 |
    | 工作环境温度范围 | -10°C 至 +80°C | -10°C 至 +80°C |
    | 绝缘电阻 | 100 MΩ (500 VDC) | 100 MΩ (500 VDC) |
    | 耐振动 | 10 到 55 Hz, 1.5 mm 双幅 | 10 到 55 Hz, 1.5 mm 双幅 |

    3. 产品特点和优势


    封闭式开关具有多种优点,包括:
    - 高耐久性:机械操作次数可达1000万次以上。
    - 高分断能力:适用于大电流环境,确保安全可靠的操作。
    - 多种安装方式:侧装、底装、斜侧装等多种方式满足不同需求。
    - 防护等级:达到IP65/IP60,具有优良的防尘防水性能。
    - 认证标准:通过UL、CSA和CCC认证,保证质量和安全性。

    4. 应用案例和使用建议


    封闭式开关广泛应用于工业自动化、机械设备、电力系统等领域。例如,在机床控制面板中,封闭式开关可以用于检测刀具状态和位置。在电力系统中,可以用于保护电路免受过载和短路的影响。使用时应注意:
    - 安装位置:避免直接暴露在切割碎片、灰尘或腐蚀性化学物质中。
    - 维护周期:定期检查和润滑以保持机械性能。
    - 避免共振:选择合适的位置安装,减少因振动导致的故障。

    5. 兼容性和支持


    封闭式开关支持多种连接方式和安装方法,易于集成到现有系统中。OMRON提供详尽的技术文档和支持服务,确保用户能够顺利安装和使用这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关寿命较短 | 定期检查和润滑,避免过度振动 |
    | 触点烧蚀 | 清理触点,确保接触良好 |
    | 误动作 | 检查安装位置,避免共振 |

    7. 总结和推荐


    封闭式开关凭借其高耐久性、高分断能力和多样的安装方式,在各类应用中表现出色。其通过多项安全认证,保证了产品的质量和可靠性。强烈推荐使用OMRON的封闭式开关产品,尤其是在需要高性能和高稳定性的应用场景中。

ZE-N-2G参数

参数
最小行程 5mm
操作力 8N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),500mA(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 86mm*86mm*73.3mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

ZE-N-2G厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZE-N-2G数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 ZE-N-2G ZE-N-2G数据手册

ZE-N-2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 99.3512 ¥ 831.4454
10+ $ 82.2546 ¥ 688.3685
25+ $ 76.2952 ¥ 638.4957
50+ $ 72.0718 ¥ 603.1508
100+ $ 68.796 ¥ 575.7365
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 831.44
