V-10G6-1C24-K

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.6N 1.6mm 300000Cycles 10A SPDT 底座安装 49.2mm(长度)*29.7mm(高度)
供应商型号: ET-1500156
供应商: 海外现货
标准整包数: 1

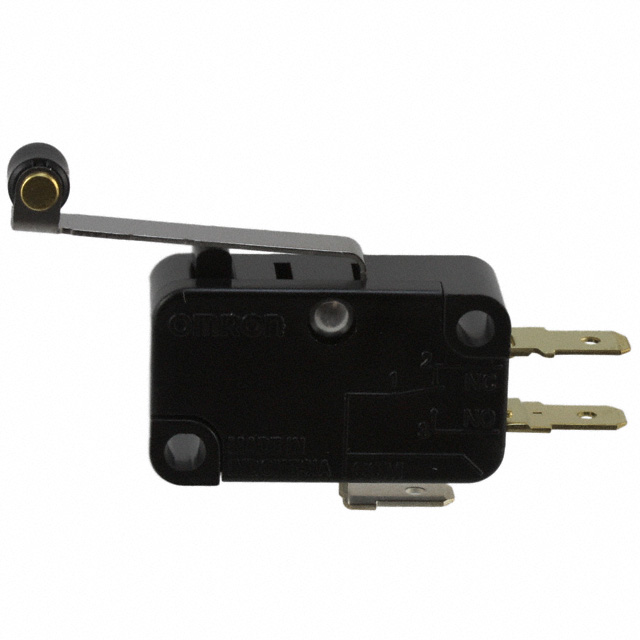

OMRON/欧姆龙 限位开关 V-10G6-1C24-K

V-10G6-1C24-K概述

    Snap Action Switch V: 技术手册摘要

    1. 产品简介


    Snap Action Switch V(以下简称“开关”)是一款通用型开关,适用于各种工业标准设计。它具有机械操作次数高达5000万次的长寿命,并且符合RoHS标准。开关广泛应用于自动化设备、工业控制和消费电子产品等领域。

    2. 技术参数


    - 额定电流:15A,250V或10A,250V
    - 额定负载:
    - 非感应负载:15A(15A),10A(10A)
    - 感应负载:2A(2A),1.5A(1.5A)
    - 稳态电流下的浪涌电流:36A(最大值)
    - 接触电阻:15 mΩ(初始值,15A),30 mΩ(初始值,10A)
    - 绝缘电阻:100 MΩ(最小值,500V DC)
    - 介电强度:1000 VAC(非连续终端之间),1500 VAC(每个终端与地之间)
    - 振动耐久性:10至55 Hz,1.5 mm双振幅
    - 冲击耐久性:1000 m/s²(机械),300 m/s²(故障),200 m/s²(故障)
    - 环境温度:-25°C至80°C
    - 湿度:85%RH(最大值)
    - 使用寿命:机械寿命5000万次,电气寿命100,000至300,000次
    - 重量:约6.2g(针柱型)

    3. 产品特点和优势


    - 行业标准设计:提供多种终端类型,易于集成到不同系统中。
    - 高可靠性:机械和电气寿命长,能够承受恶劣的工作环境。
    - 环保:符合RoHS标准,无有害物质。
    - 广泛的应用范围:适用于多种工业和商业应用。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于自动化设备、工业控制面板、家庭自动化系统等。
    - 使用建议:
    - 安装时需使用适当的螺丝刀,并按照制造商推荐的扭矩紧固螺丝。
    - 操作过程中,确保操作体有足够的力推动开关,同时避免操作体在释放时触碰开关。
    - 不要修改操作位置或使用超出制造商规定的速度或操作模式。

    5. 兼容性和支持


    - 兼容性:适用于多种终端类型(焊接终端、快速连接终端等),适用于各种型号的电子设备。
    - 支持:制造商提供详尽的技术支持文档,包括安装指南和常见问题解答。

    6. 常见问题与解决方案


    - Q: 如何正确安装?
    - A: 使用适当的螺丝刀并按照制造商推荐的扭矩紧固螺丝。
    - Q: 如何确保开关的长期稳定性?
    - A: 在安装和使用过程中,遵循所有制造商的操作指南,确保环境温度和湿度在正常范围内。
    - Q: 开关的使用寿命如何保障?
    - A: 避免过载和频繁不当操作,确保良好的操作环境,定期检查和维护。

    7. 总结和推荐


    - 总结:Snap Action Switch V是一款高度可靠且适用范围广泛的通用型开关。它具有出色的机械和电气性能,适用于各种工业和商业应用。
    - 推荐:强烈推荐使用此开关,特别是在需要高稳定性和耐用性的应用场景中。通过仔细阅读手册并遵循安装和使用指南,可以最大限度地发挥其性能优势。
    希望这篇摘要能帮助您全面了解Snap Action Switch V的性能和用途。

V-10G6-1C24-K参数

参数
机械寿命 -
最小行程 1.6mm
操作力 0.6N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 10A
电气寿命 300000Cycles
长*宽*高 49.2mm(长度)*29.7mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

V-10G6-1C24-K厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V-10G6-1C24-K数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V-10G6-1C24-K V-10G6-1C24-K数据手册

V-10G6-1C24-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3349 ¥ 36.4135
10+ $ 2.9637 ¥ 24.895
100+ $ 2.9335 ¥ 24.6417
库存: 97
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.41
