XM3D-1521

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Omron D型连接器, XM3D系列, 母座, DB15针, 面板安装, 直向主体
供应商型号: CSJ-ST64467643
供应商: 海外现货
标准整包数: 1

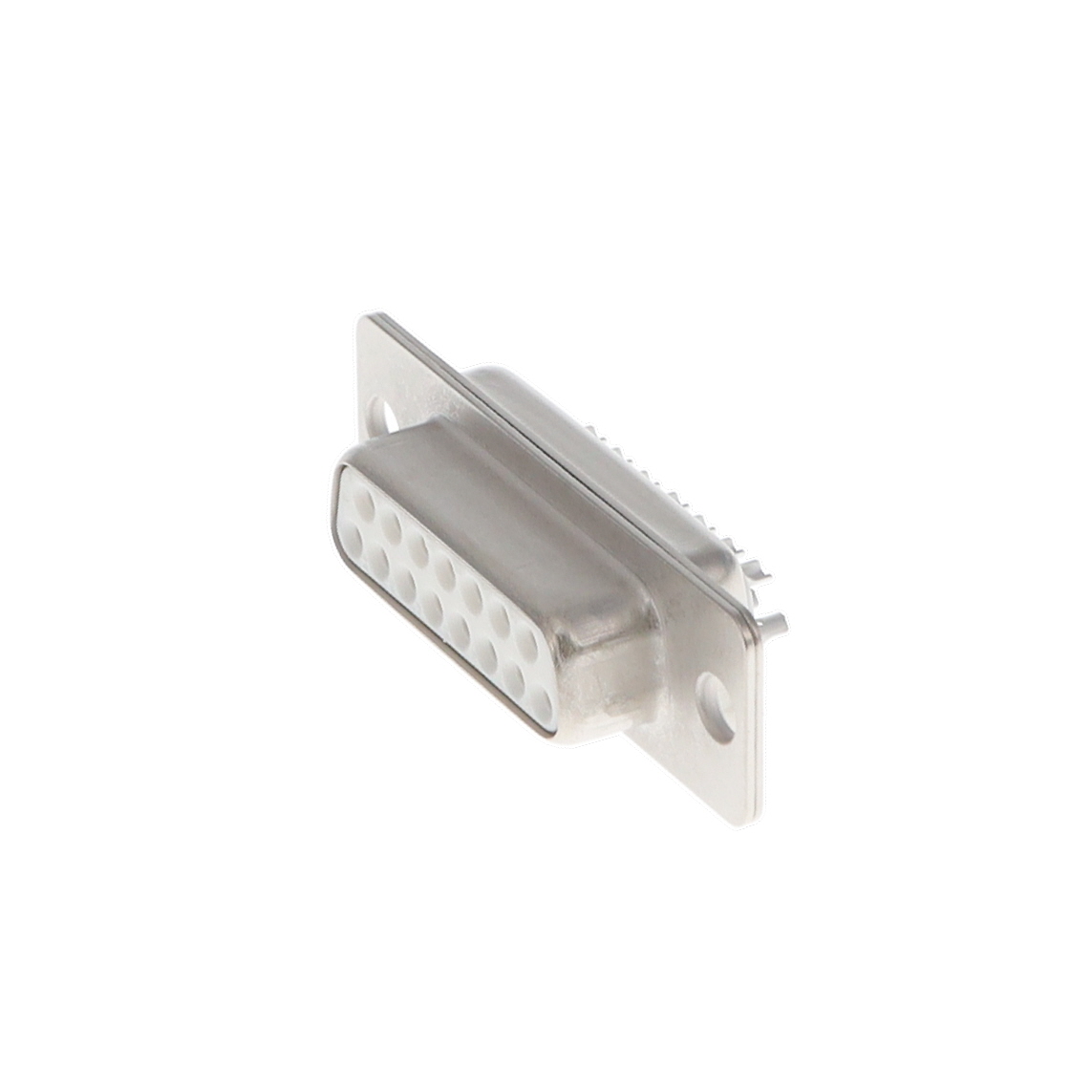

OMRON/欧姆龙 D-Sub 连接器 XM3D-1521

XM3D-1521概述

    D-Sub Connectors XM3/XM2S 技术手册解析

    产品简介


    D-Sub连接器是用于办公自动化接口的理想选择。这些连接器具有多孔结构,采用金属芯设计(型号XM3B-F),可以在空间节约的同时提供出色的高频噪声防护。型号XM2S采用坚固、紧凑的金属化塑料罩,具备优良的噪声防护能力。产品符合UL标准(编号E103202)并且符合RoHS标准,支持多种标准固定夹和接地装置。

    技术参数


    - 类型:适用于多种连接方式(直角插针,直角直插,平直插针)
    - 外观:提供不同类型的插头和插座
    - 评级和特性:
    - 额定电流:5A(型号XM3B),3A(型号XM3B-F)
    - 额定电压:300V AC
    - 接触电阻:最大15 mΩ(在20mV,100mA条件下)
    - 绝缘电阻:最小1,000 MΩ(在500V DC条件下)
    - 介电强度:1,000V AC,持续1分钟(泄漏电流:最大1mA)
    - 适用线缆:焊杯终端使用的适用线缆为AWG 22到28(实心或绞合)

    产品特点和优势


    - 屏蔽效果:型号XM3B-F和XM2S能够有效防止电磁干扰。
    - 空间节约设计:多孔、金属芯连接器的设计显著减少了占用的空间。
    - 耐用性:产品经过严格测试,如插入寿命可达200次。
    - 环境适应性:工作温度范围广泛,适用于-55°C至105°C的环境。
    - 认证标准:产品符合RoHS标准,环保无污染。

    应用案例和使用建议


    - 应用场景:这些连接器适用于办公自动化设备,如打印机、扫描仪等,能够确保数据传输的稳定性和可靠性。
    - 使用建议:
    - 在高频率应用环境中,优先选用XM3B-F型号,以获得更好的噪声防护。
    - 在需要紧凑空间的应用场合,可选用型号XM2S,其金属化塑料罩提供了良好的噪声防护。

    兼容性和支持


    - 兼容性:这些连接器支持多种标准固定夹和接地装置,可与各种电气设备兼容。
    - 支持和维护:厂家提供了丰富的配件,如安装螺丝、接地装置等,确保用户可以方便地进行安装和维护。

    常见问题与解决方案


    - 问题:接触不良
    - 解决办法:检查连接器是否正确安装,确保接触面清洁且无损坏。
    - 问题:无法拔出插头
    - 解决办法:检查是否有异物阻碍插头拔出,如有必要,请按照制造商指南小心操作。

    总结和推荐


    总体而言,D-Sub连接器XM3/XM2S系列具有卓越的性能和广泛的适用性。它们不仅符合RoHS标准,而且具备优秀的抗干扰能力和可靠的操作性能,特别适合于需要高稳定性数据传输的应用环境。因此,强烈推荐使用这些连接器来提升系统的可靠性和效率。

XM3D-1521参数

参数
额定电流 5A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 15pin
类型 Female Sockets,Receptacle
颜色 白色
端接 焊盘
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XM3D-1521厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3D-1521数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3D-1521 XM3D-1521数据手册

XM3D-1521封装设计

查看详情并下载
Symbol
Footprint
3D Model
