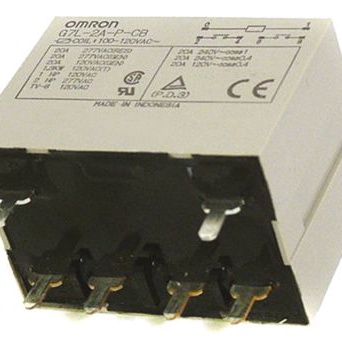

G7L-2A-P 6DC

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G7L系列, 6V 直流线圈电压, 切换电流20A, DPNO
供应商型号: 6840214P
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7L-2A-P 6DC

G7L-2A-P 6DC概述

    G7L Power Relay 技术手册

    产品简介


    G7L系列是高容量、高介电强度的继电器,适用于各种应用,包括因电压瞬降(高达额定电压的50%)而不会出现接触颤动的情况。该继电器采用紧凑型设计,特别适用于感应负载,具有优异的电气特性和安全性能。

    技术参数


    - 最大切换功率:根据不同的型号(单极或双极),最大切换功率不同。
    - 线圈特性:
    - 交流操作:12 VAC到240 VAC,50/60 Hz。
    - 直流操作:6 VDC到100 VDC。
    - 接触电阻:最大50 mΩ。
    - 操作时间:最大30毫秒。
    - 释放时间:最大30毫秒。
    - 耐冲击性:抗破坏振动频率范围为10到55到10 Hz,加速度为0.75毫米单振幅(1.5毫米双振幅);抗故障振动频率相同。
    - 工作温度范围:-25°C到60°C。
    - 绝缘电阻:最小1,000 MΩ。
    - 介电强度:4,000 VAC,50/60 Hz,持续1分钟。
    - 重量:快速连接终端型号约90克;PCB终端型号约100克;螺钉终端型号约120克。

    产品特点和优势


    - 无接触颤动:能够在高达50%额定电压的瞬间电压降情况下保持稳定。
    - 宽范围线圈:可处理100到120 VAC或200到240 VAC,频率为50或60 Hz。
    - 小型化:设计紧凑,特别适合高切换功率的应用。
    - 阻燃材料:所有绝缘材料均采用符合UL94V-0标准的阻燃材料。
    - 多样化接线端子:提供快速连接、螺钉、PCB端子和DIN轨道安装选项。
    - 认证和标准:通过UL、CSA、TUV认证,符合IEC950标准。
    - 安全设计:接触间隙为3 mm,确保安全性。

    应用案例和使用建议


    - 应用实例:
    - 空调和加热控制器中的压缩机。
    - 电动工具或电机的切换控制器。
    - 水加热器和干衣机的电源控制器。
    - 复印机、传真机和其他办公设备中的灯具控制、电机驱动和电源切换。
    - 食品加工设备和包装设备中的电源控制器。
    - 微波炉中的磁控管控制。
    - 不间断电源(UPS)中的电源控制器。
    - 使用建议:
    - 在高感性负载环境下使用时,需要特别注意选择适当的线圈电压。
    - 使用前应确认环境温度和湿度在允许范围内,以保证继电器正常工作。
    - 确保接线正确,避免过载,以免损坏继电器。

    兼容性和支持


    - 兼容性:该继电器与其他电子元器件和设备兼容,适用于多种工业和商业应用。
    - 支持:制造商提供详尽的技术文档和支持服务,包括安装指南、使用手册和故障排除指南。

    常见问题与解决方案


    - 问题1:接触电阻过大。
    - 解决方案:检查连接是否牢固,重新清洁触点。
    - 问题2:无法启动。
    - 解决方案:检查电源电压是否符合要求,确保接线正确。
    - 问题3:噪音过大。
    - 解决方案:调整安装方向,确保与安装指南一致。

    总结和推荐


    G7L系列继电器以其卓越的性能和可靠性,在高负载和高稳定性需求的应用场景中表现出色。其独特的设计使其在各种环境条件下都能保持良好的性能,特别是在高电压和高电流环境中。综上所述,我们强烈推荐使用G7L系列继电器,以满足您的应用需求。

G7L-2A-P 6DC参数

参数
继电器类型 -
开关功能 -
长*宽*高 52.5mm*33.5mm*41mm
安装方式 通孔安装

G7L-2A-P 6DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-P 6DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-2A-P 6DC G7L-2A-P 6DC数据手册

G7L-2A-P 6DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 127.9101
50+ ¥ 124.0012
100+ ¥ 120.9952
250+ ¥ 118.4141
库存: 0
起订量: 25 增量: 0
