Z-15GM2255-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 5.38N 2mm 10000000Cycles 500000Cycles 15A(AC),6A(DC) SPDT 底座安装,螺纹安装 49.2mm(长度)*17.45mm(高度)
供应商型号: Z10593-ND
供应商: Digi-Key
标准整包数: 1

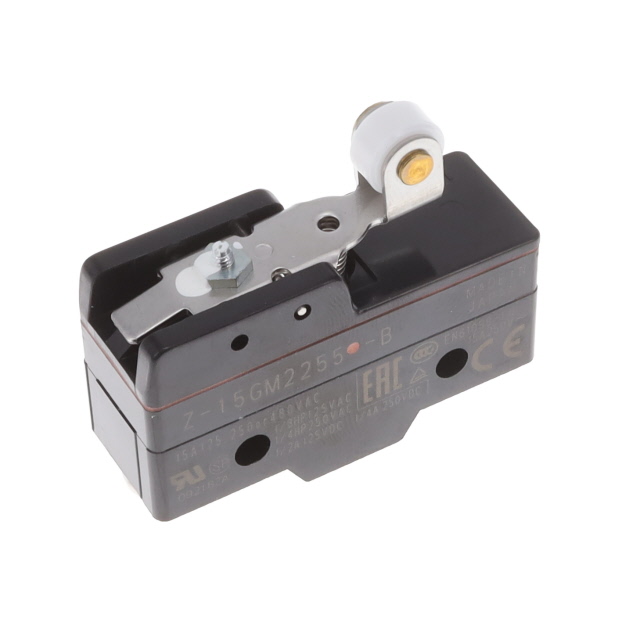

OMRON/欧姆龙 限位开关 Z-15GM2255-B

Z-15GM2255-B概述


    产品简介


    本产品是一款通用型基本开关(General-purpose Basic Switch),型号为Z系列,具有高精度和多种变化形式。该产品适用于广泛的工业应用领域,如自动化控制、机械工程及电子设备等。凭借其卓越的性能和多样化的选择,它在市场上备受青睐,成为销售量最高的基础开关之一。

    技术参数


    - 额定电流:高达15A
    - 接触形式:包括基本型、分段接触型、保持型和可调接触间隙型
    - 微负载系列:微负载模型采用交叉杆型金合金触点,确保微负载操作的高度可靠性
    - 接触间隙:
    - H2:0.20mm(超灵敏)
    - H:0.25mm(高灵敏度,微电流负载)
    - G:0.5mm(标准)
    - E:1.8mm(高容量)
    - 防护等级:一般型IP00,防滴型等效于IP62(终端除外)

    产品特点和优势


    - 大切换能力:可承载15A的大电流,重复精度高。
    - 多样化选择:提供基本型、分段接触型和保持型等多种变体,满足不同需求。
    - 高可靠性:使用金合金触点,确保高度可靠的操作性能,特别适合微负载开关。
    - 防护设计:橡胶罩和粘合剂填充物提高了防水性能;还提供带防滴型保护盖的封装型和注塑终端型产品。

    应用案例和使用建议


    应用场景
    1. 自动控制电路:适用于需要高重复精度和稳定性的控制系统,例如在机械设备中的传感器检测和控制。
    2. 手动复位电路:适合用于需要手动复位的场合,如安全限位电路。
    3. 可逆控制电路:由于其超过预行程的特点,适用于需要反向操作的控制电路。
    使用建议
    - 在使用过程中要定期检查并清洁触点,以确保接触良好。
    - 确保产品安装在符合温度和湿度要求的环境中,避免过热或过湿导致损坏。
    - 建议在安装前阅读产品手册中的“安全须知”,确保安全操作。

    兼容性和支持


    - 兼容性:与同品牌其他系列产品具有良好的兼容性,可轻松集成到现有的系统中。
    - 支持服务:制造商提供了详细的产品文档和技术支持服务,用户可以通过官方网站获取最新的认证信息和产品详情。

    常见问题与解决方案


    1. 问题:开关接触不良
    - 解决方法:检查触点是否有灰尘或氧化物,如有必要请进行清洁处理。
    2. 问题:触点磨损
    - 解决方法:根据需要更换新的触点或整个开关单元。
    3. 问题:操作不稳定
    - 解决方法:检查开关是否安装正确,以及是否符合使用条件。必要时联系技术支持人员。

    总结和推荐


    总体而言,这款通用型基本开关以其高精度、多样化选择和可靠性在市场上表现优异,尤其适合在自动化控制和其他对稳定性要求较高的应用场景中使用。强烈推荐给需要高性能开关产品的工程师和技术人员。

Z-15GM2255-B参数

参数
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 2mm
操作力 5.38N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
长*宽*高 49.2mm(长度)*17.45mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-15GM2255-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GM2255-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GM2255-B Z-15GM2255-B数据手册

Z-15GM2255-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
