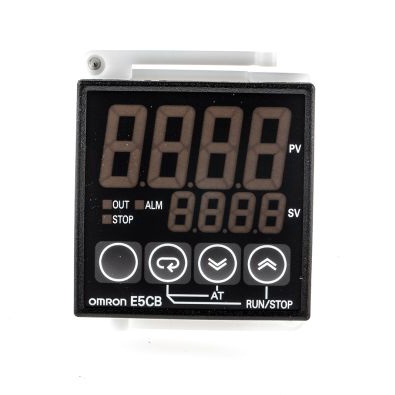

E5CB-R1P AC100-240

产品分类: 风扇和热管理
厂牌: OMRON/欧姆龙
产品描述: Omron 控制器, E5CB系列, 100 → 240 V电源, 继电器,SSR输出, 开/关,PID控制器, 48 x 48mm
供应商型号: 1973877
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 风扇和热管理 E5CB-R1P AC100-240

E5CB-R1P AC100-240概述

    电子温控器E5CB产品技术手册

    1. 产品简介


    E5CB温控器是一款专为加热控制设计的高精度温度控制器。它以其卓越的控制性能、易读性和小巧的设计著称,广泛应用于工业自动化、设备加热系统、实验室环境等多个领域。E5CB采用先进的PID算法,确保精准的温度控制。此外,其紧凑的尺寸(48×48mm)使其易于安装和集成到各种控制系统中。

    2. 技术参数


    - 尺寸: 48×48 mm
    - 电源电压: 100-240 VAC / 24 VAC / 24 VDC
    - 输入类型: 热电偶(K, J, T, R, S),铂电阻温度计(Pt100)
    - 控制输出:
    - 继电器输出: 250 VAC, 3 A (电阻负载)
    - 电压输出(用于驱动SSR): 12 VDC, 21 mA
    - 报警输出: 继电器输出: 250 VAC, 1 A (电阻负载)
    - 显示精度: 热电偶输入: ±0.5% of PV;铂电阻温度计输入: ±0.5% of PV
    - 采样周期: 250 ms
    - 控制方法: ON/OFF控制或2-PID控制(带有自动调谐功能)
    - 环境温度: 工作范围: -10至55℃ (无冷凝或结冰情况)/保证范围: -10至50℃
    - 存储温度: -25至65℃ (无冷凝或结冰情况)

    3. 产品特点和优势


    E5CB具有以下显著特点和优势:
    - 高精度控制: 通过先进的PID算法实现精确温度控制。
    - 易读性强: 具有16.2 mm高的字符显示,使得读数更为清晰。
    - 快速采样: 采样周期仅为250 ms,确保及时响应。
    - 可靠性高: 提供三年质保,确保长期稳定运行。
    - 简单设置: 参数少,便于快速配置。
    - 紧凑设计: 深度仅60 mm,占用空间小,方便安装。

    4. 应用案例和使用建议


    E5CB可以应用于各种加热控制系统中,例如:
    - 工业加热系统: 控制加热设备,确保温度恒定。
    - 实验室环境: 精确控制实验设备温度,避免误差。
    - 家用设备: 如热水器、烤箱等加热设备。
    使用建议:
    - 在安装时注意控制器的防护措施,如防水处理。
    - 确保周围环境温度不超出规定范围,以避免温度过高导致故障。
    - 定期更换防水密封件以维持IP66防护等级。

    5. 兼容性和支持


    - 兼容性: E5CB可兼容多种传感器输入,支持热电偶和铂电阻温度计。
    - 支持服务: 厂商提供技术支持和售后服务,详细操作手册和在线帮助文档均可在官网获取。

    6. 常见问题与解决方案


    - 错误代码: e111:
    - 现象: 显示E111,RAM内存错误。
    - 解决办法: 关闭电源后重新启动。
    - 错误代码: s.err:
    - 现象: 输入错误,继电器和报警输出关闭。
    - 解决办法: 检查输入接线,排除断路和短路,确认输入类型正确。
    - 错误代码: e111/sum:
    - 现象: 非易失性内存错误。
    - 解决办法: 同时按住U和D键至少3秒。

    7. 总结和推荐


    E5CB温控器凭借其高精度控制、易读性和简便的设置,成为各类加热控制系统中的理想选择。对于需要精确温度控制的应用场景,我们强烈推荐使用E5CB。其紧凑的设计、强大的功能和可靠的性能使其在市场上具有较强的竞争力。无论是工业应用还是实验室环境,E5CB都是您的最佳选择。

E5CB-R1P AC100-240参数

参数
长*宽*高 48mm(长度)*48mm(宽度)
安装方式 面板安装
零件状态 在售
包装方式 盒装

E5CB-R1P AC100-240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E5CB-R1P AC100-240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 风扇和热管理 OMRON/欧姆龙 E5CB-R1P AC100-240 E5CB-R1P AC100-240数据手册

E5CB-R1P AC100-240封装设计

查看详情并下载
Symbol
Footprint
3D Model
