D4N-4C32

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮柱塞式, 防水行程开关, 金属外壳
供应商型号: Z12009-ND
供应商: Digi-Key
标准整包数: 1

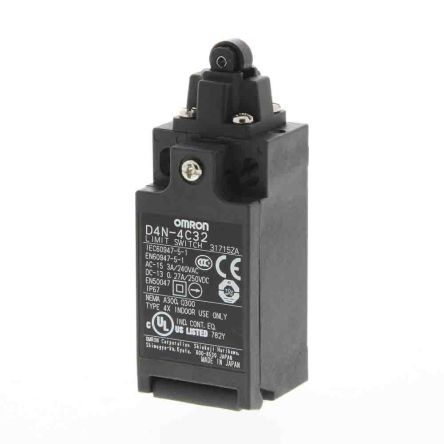

OMRON/欧姆龙 限位开关 D4N-4C32

D4N-4C32概述

    安全限位开关 D4N 技术手册

    1. 产品简介


    安全限位开关 D4N 是一种广泛应用于各种机械设备的安全装置。该产品包括多种型号,适用于不同类型的控制需求。D4N 通过一系列不同的接触形式提供可靠的断开操作,能够确保在关键安全点的有效工作。该系列产品已获得多项国际标准认证,适用于工业自动化和机械制造等多个领域。

    2. 技术参数


    - 开关类型:单常闭/单常开(1NC/1NO)、双常闭(2NC)、双常闭/单常开(2NC/1NO)及三常闭(3NC)。
    - 接线方式:可选 M12 连接器,简化安装和更换。
    - 额定电压:交流 240 V,直流 250 V。
    - 额定电流:交流 3 A,直流 0.27 A。
    - 额定电压下允许的最大电流:
    - 交流 120 V,最大电流 10 A,电压降为 7,200 VA。
    - 交流 240 V,最大电流 30 A,电压降为 240 VA。
    - 直流 125 V,最大电流 2.5 A,电压降为 69 VA。
    - 直流 250 V,最大电流 0.27 A,电压降为 6 VA。
    - 保护等级:IP67。
    - 使用寿命:
    - 机械寿命:15,000,000 次。
    - 电气寿命:500,000 次(电阻负载,250 VAC,3 A)。
    - 电气寿命:300,000 次(电阻负载,250 VAC,10 A)。
    - 环境温度:-30℃ 至 70℃。
    - 重量:约 82 g(D4N-1120),约 99 g(D4N-6120)。

    3. 产品特点和优势


    - 多样化的接触形式:提供多种接触配置,满足不同应用需求。
    - 高可靠性:采用镀金触点,确保长期稳定运行。
    - 快速响应:具备高速动作模式,响应时间短。
    - 简便维护:支持 M12 连接器,易于安装和更换。
    - 安全认证:符合多项国际标准,包括 EN 115-1, EN 81-20, 和 EN 81-50 等,确保使用安全。

    4. 应用案例和使用建议


    - 机械设备:适用于各类机械设备的安全控制系统,例如升降机、门控系统等。
    - 建议:根据不同的应用环境选择合适的接触形式和连接方式。例如,在存在油污或灰尘较多的环境中,建议选用防护等级较高的型号以确保可靠运行。

    5. 兼容性和支持


    - 兼容性:与多种工业控制器和设备兼容,便于集成到现有系统中。
    - 支持服务:联系您的销售代表获取详细信息和支持服务,尤其是针对已获得安全标准认证的型号。

    6. 常见问题与解决方案


    - 问题 1:接触面磨损,影响性能。
    - 解决方案:定期检查并更换磨损的触点,确保良好的电连接。
    - 问题 2:误动作频繁。
    - 解决方案:调整杠杆设置或选择适合的应用环境,确保适当的使用条件。
    - 问题 3:机械寿命短。
    - 解决方案:根据应用情况选择适当类型的开关,避免超负荷运行。

    7. 总结和推荐


    综上所述,D4N 安全限位开关具有高度可靠、适用范围广、支持标准多等诸多优势。对于需要高度安全性和稳定性的工业自动化项目,D4N 是一个理想的选择。建议在设计安全控制系统时优先考虑使用该产品,以确保系统的长期可靠运行。

D4N-4C32参数

参数
开关功能 Off-Mom,On-Mom
开关配置 3PST-2NC/1NO
执行器角度 -
电流额定值 3A(AC),270mA(DC)
电气寿命 300000Cycles
机械寿命 15000000Cycles
最小行程 4mm
操作力 6.63N
长*宽*高 31mm(长度)*83.6mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

D4N-4C32厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4N-4C32数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4N-4C32 D4N-4C32数据手册

D4N-4C32封装设计

查看详情并下载
Symbol
Footprint
3D Model
