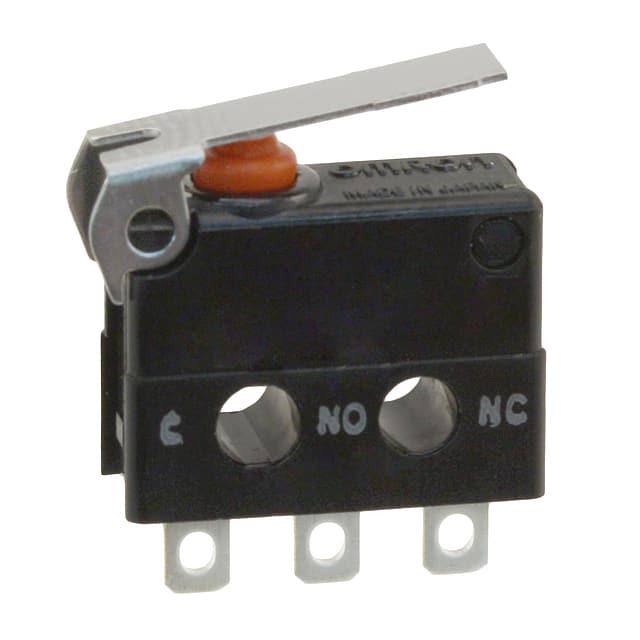

D2JW-01K1A1-MD

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 1.17N 700μm 1000000Cycles 100000Cycles 100mA(DC) SPDT 导线安装,底座安装 12.7mm*5.3mm*9.4mm
供应商型号: DV-11088112
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 限位开关 D2JW-01K1A1-MD

D2JW-01K1A1-MD概述


    产品简介


    D2JW密封式超小型基本开关是一款专为小空间设计的电子元器件,以其超小体积和高防水密封性能著称。这款开关广泛应用于各种需要耐恶劣环境的场合,如消费电子、工业控制、家用电器等领域。它提供多种类型的触点配置(SPDT、SPST-NC和SPST-NO),以满足不同的应用需求。

    技术参数


    - 保护等级:符合JIS防水标准和IEC IP67标准(不包括终端型号)。
    - 工作温度范围:-40°C 至 +85°C。
    - 接触材料:采用金合金十字接触条和线圈弹簧,确保长久耐用和高接触可靠性。
    - 电气特性:
    - 额定电压:30 VDC(电阻负载)
    - 额定电流:0.1 A
    - 最小适用负载:5 VDC 1 mA
    - 可操作速度:1 mm至250 mm/s(适用于针型推动器型号)
    - 可操作频率:机械 240次/分钟,电气 30次/分钟
    - 绝缘电阻:100 MΩ(测试条件:500 VDC)
    - 介质强度:相同极性的引脚之间 600 VAC 1分钟,带电金属部件与接地端子之间 1,000 VAC 1分钟,每个引脚与非带电金属部件之间 1,000 VAC 1分钟
    - 振动耐受性:10至55 Hz,双幅1.5 mm
    - 冲击耐受性:最大1,000 m/s²(约100G)

    产品特点和优势


    1. 超小尺寸和高密封性:这款开关体积小巧,具备卓越的防水密封性能,适用于潮湿或户外环境。
    2. 宽广的工作温度范围:-40°C 至 +85°C,能够在极端环境中保持稳定工作。
    3. 金合金接触条:提高开关的耐久性和接触可靠性,降低维护成本。
    4. 多样化的触点配置:提供单刀双掷(SPDT)、常闭(SPST-NC)、常开(SPST-NO)等多种触点形式,方便不同应用需求。

    应用案例和使用建议


    应用案例
    1. 消费电子:可用于智能手机和平板电脑的按钮开关。
    2. 工业控制:在自动化设备中作为位置传感器使用。
    3. 家用电器:如洗衣机、冰箱的门开关。
    使用建议
    1. 正确安装:使用M2.3螺丝固定,确保螺丝紧固扭矩在0.20至0.29 N·m之间。
    2. 防护措施:避免接触油或化学物质,以免损害开关材质。
    3. 避免过度弯曲:对于带模具导线的型号,在布线时避免导线承受重量或过度弯曲,防止损坏开关或密封失效。

    兼容性和支持


    - 兼容性:D2JW系列开关具有较高的兼容性,可以与各种标准电子设备接口无缝对接。
    - 厂商支持:Omron公司提供详尽的技术文档和支持服务,包括安装指导、故障排查等。

    常见问题与解决方案


    1. 问:如何连接终端?
    - 答:在焊接导线到终端之前,先将导线穿过终端孔。焊接应在铁尖温度达到250°C后的3秒内完成,焊接后至少1分钟内不要施加外力。过高温度或过长时间焊接会损坏开关特性。

    2. 问:如何避免开关受损?
    - 答:确保开关不接触到油或化学品。使用时应避免过大的外部力量,特别是在安装和布线过程中。

    总结和推荐


    D2JW密封式超小型基本开关凭借其小巧的体积、优秀的密封性和宽广的工作温度范围,非常适合在苛刻环境下使用。它的多样触点配置和优良的机械特性使其在多种应用场景中表现出色。尽管价格相对较高,但考虑到其长期稳定性及较低的维护成本,我们强烈推荐使用此产品。通过遵循正确的安装和维护指南,您可以充分利用其强大的功能并延长其使用寿命。

D2JW-01K1A1-MD参数

参数
机械寿命 1000000Cycles
最小行程 700μm
操作力 1.17N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA(DC)
电气寿命 100000Cycles
长*宽*高 12.7mm*5.3mm*9.4mm
通用封装 SPDT
安装方式 导线安装,底座安装
零件状态 在售
包装方式 托盘

D2JW-01K1A1-MD厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2JW-01K1A1-MD数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2JW-01K1A1-MD D2JW-01K1A1-MD数据手册

D2JW-01K1A1-MD封装设计

查看详情并下载
Symbol
Footprint
3D Model
