D4C-1224

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: 开-瞬时 SPDT 5.8N 50° 10000000Cycles 200000Cycles 5A(AC),4A(DC) 3° SPDT 导线安装,底座安装 40mm(长度)*50mm(高度)
供应商型号: Z7073-ND
供应商: Digi-Key
标准整包数: 1

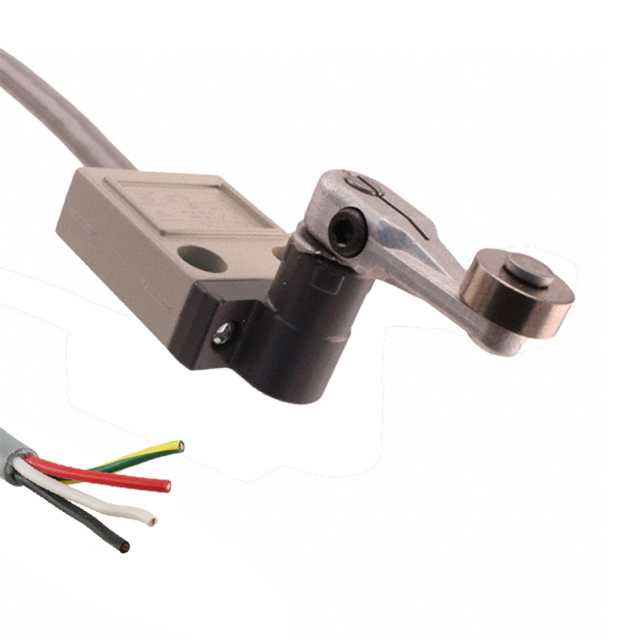

OMRON/欧姆龙 限位开关 D4C-1224

D4C-1224概述

    # Enclosed Switch D4C 技术手册解析

    1. 产品简介


    Enclosed Switch D4C 是一种紧凑型限位开关,兼具小巧设计和高密封性能,广泛应用于工业自动化、机械设备等领域。它具有多重密封结构,能够有效防止灰尘、水分和其他污染物的侵入。此外,D4C 系列产品通过了多项国际认证(如 EN、UL、CSA 和 CCC),符合严格的安全标准。
    主要功能:
    - 精准限位检测:适用于各种机械装置的行程控制。
    - 耐用性:具备良好的耐久性和可靠性,适用于恶劣工作环境。
    - 多接口选择:提供多种操作指示灯、电缆长度及连接方式的选择。
    应用领域:
    - 工业自动化设备
    - 输送系统
    - 包装设备
    - 机器人控制
    - 其他需要高精度限位开关的场景

    2. 技术参数


    以下是 Enclosed Switch D4C 的关键技术规格:
    | 参数名称 | 规格范围 |

    | 额定电压 | AC 125/250 V, DC 30 V |
    | 额定电流 | 0.1 A ~ 5 A |
    | 接触形式 | NO/NC |
    | 密封等级 | IP67 |
    | 工作温度范围 | -10°C ~ +70°C |
    | 操作频率(机械) | 最大 120 次/分钟 |
    | 操作频率(电气) | 最大 30 次/分钟 |
    | 电气寿命(最大) | 200,000 次 |
    | 机械寿命(最小) | 10,000,000 次 |
    | 绝缘电阻 | ≥100 MΩ (500 VDC) |

    3. 产品特点和优势


    Enclosed Switch D4C 的独特之处在于其卓越的密封性能和广泛的适用性。以下是其主要特点和优势:
    1. 高密封性能:通过三重密封设计(包括橡胶垫圈、隔膜和橡胶帽),确保在恶劣环境中仍能稳定运行。
    2. 多功能设计:提供多种操作指示灯(红色 LED)及电缆长度选项,方便客户灵活配置。
    3. 国际认证:通过多项权威机构认证,符合全球安全标准。
    4. 多样化的安装方式:支持多种安装方式和不同的驱动头类型,满足不同应用场景需求。
    5. 强抗干扰能力:能够抵御振动和冲击,在苛刻环境下表现优异。

    4. 应用案例和使用建议


    应用案例:
    - 在输送带系统中作为位置传感器,检测物料位置并触发相关动作。
    - 在工业机器人手臂上作为行程限位开关,提高设备精度和安全性。
    - 在自动化流水线上作为保护开关,避免过载运行。
    使用建议:
    - 根据实际负载需求选择合适的额定电流型号,避免过载运行。
    - 在极端环境下使用时,建议进行实际测试以验证其密封效果。
    - 定期检查电缆接头和密封件的状态,确保长期稳定运行。

    5. 兼容性和支持


    Enclosed Switch D4C 支持多种标准电缆(如 VCTF、SJT(O)),可与主流设备兼容。此外,厂商提供了丰富的技术支持和服务保障,包括在线文档、电话咨询和技术培训。

    6. 常见问题与解决方案


    以下为用户可能遇到的一些常见问题及其解决方案:
    | 问题 | 解决方案 |

    | 指示灯不亮 | 检查 LED 连线是否正确连接。 |
    | 开关频繁失效 | 确认工作环境是否超出额定温度范围。 |
    | 接口松动 | 检查紧固件是否已完全锁紧。 |
    | 密封失效 | 替换老化或损坏的密封件。 |

    7. 总结和推荐


    Enclosed Switch D4C 凭借其高密封性能、可靠性和多样化设计,成为工业自动化领域的理想选择。尤其适合在恶劣环境(如潮湿、油污或高温)下工作的设备。
    综合评估:
    - 优点:
    - 多功能性:支持多种安装方式和指示灯配置。
    - 高耐用性:通过了严格的机械和电气寿命测试。
    - 安全性:通过多项国际认证,确保合规性。
    - 适用场景:
    适用于需要高精度限位检测的工业场合,如输送带、机器人和包装设备等。
    推荐:
    强烈推荐 Enclosed Switch D4C 用于对可靠性要求较高的工业自动化项目。通过合理选型和使用,可以显著提升系统的运行效率和安全性。

D4C-1224参数

参数
最小行程 50°
操作力 5.8N
开关功能 开-瞬时
开关配置 SPDT
执行器角度
电流额定值 5A(AC),4A(DC)
电气寿命 200000Cycles
机械寿命 10000000Cycles
长*宽*高 40mm(长度)*50mm(高度)
通用封装 SPDT
安装方式 导线安装,底座安装
零件状态 在售

D4C-1224厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4C-1224数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4C-1224 D4C-1224数据手册
