XW4N-09D1-S

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 39-XW4N-09D1-S-ND
供应商: Digi-Key
标准整包数: 1

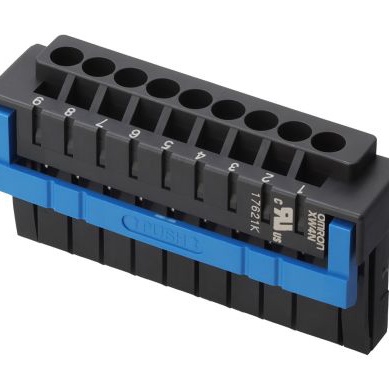

OMRON/欧姆龙 接线座- 接头/插头和插口 XW4N-09D1-S

XW4N-09D1-S概述


    产品简介

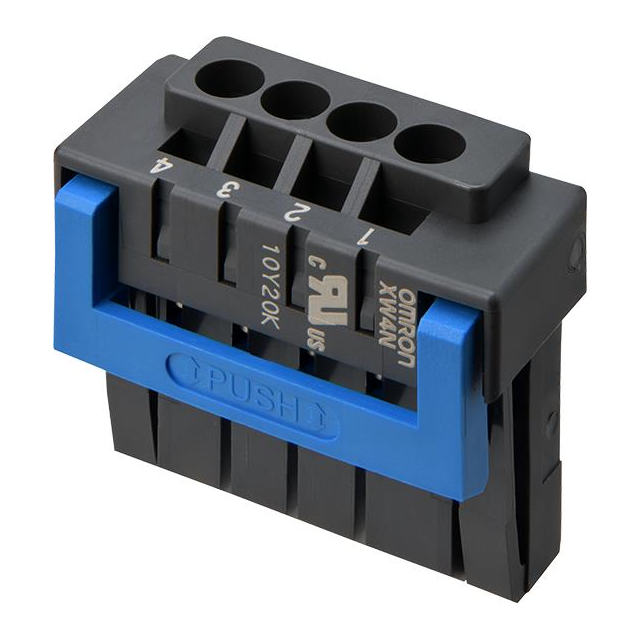

    XW4M/XW4N系列3.5mm间距推入式终端块PCB连接器是一款专为提升连接器插拔效率及电缆布线效率而设计的产品。这些连接器适用于多种场合,尤其是在要求高效连接和可靠性的应用中表现尤为突出。它们广泛应用于自动化设备、工业控制系统、通信设备等领域。

    技术参数


    XW4M/XW4N系列3.5mm间距推入式终端块PCB连接器的技术参数如下:
    - 额定值:
    - IEC额定电压(III/3):160 V
    - IEC额定电流:8 A
    - UL额定电压:300 V(仅XW4N-@@D@-@,XW4M-@@D1-@@D@)
    - UL额定电流:8 A
    - 耐压测试:1600 VAC 1分钟(泄漏电流:1 mA最大)
    - 适用电线范围:
    - 实心电线:0.2 mm²至1.5 mm²
    - 绞合电线:0.2 mm²至1.5 mm²
    - 带塑料套管的绞合电线:0.2 mm²至0.75 mm²
    - 不带塑料套管的绞合电线:0.2 mm²至1.5 mm²
    - 操作环境:
    - 环境温度范围:-40°C至100°C(无冷凝或结冰条件)
    - 环境湿度范围:5%至85%RH
    - 存储温度范围:-40°C至70°C(无冷凝或结冰条件)
    - 存储湿度范围:5%至70%RH

    产品特点和优势


    - 易插拔与高接触可靠性:独特的连接结构使得插入和拔出更加方便,并保证了接触的可靠性,有助于提高检查、装配和维护的效率。
    - 焊接兼容性:支持通孔再流焊,适合回流焊接安装。
    - 标准编号:插座顶部表面印有标准针数标识,无需额外空间用于针脚识别。
    - 双手自由机制:通过保持螺丝刀插入状态,提高了布线效率。
    - 可选编码键:配备编码键以防止错误插入。

    应用案例和使用建议


    应用案例:这些连接器通常用于工业控制设备和自动化系统中,用于实现可靠的电力和信号传输。例如,在工厂自动化环境中,这些连接器可以用来连接各种传感器、执行器和其他设备,确保高效和安全的运行。
    使用建议:
    - 在进行接线时,要确保导线正确插入并避免过度弯曲导线,以免造成断裂。
    - 进行接线操作时,应关闭电源,以防触电或短路事故。
    - 使用适当的工具(如XW4Z-00B螺丝刀),以确保接线过程顺利且不损坏连接器。

    兼容性和支持


    - 兼容性:这些连接器与其他符合相同规格的电子元器件具有良好的兼容性,可以轻松集成到现有系统中。
    - 支持与维护:制造商提供详尽的文档和技术支持,包括接线指南、安装手册等,以确保用户能够正确安装和使用这些连接器。

    常见问题与解决方案


    - Q:如何正确插入编码键?
    - A:请将编码键按照正确的方向插入,直到到达末端。如果中途掉落或错误放置,需使用镊子取出重新尝试。
    - Q:连接器如何拆卸?
    - A:保持螺丝刀倾斜插入释放孔,然后拔出导线。移除螺丝刀后即可完成拆卸。

    总结和推荐


    XW4M/XW4N系列3.5mm间距推入式终端块PCB连接器以其高可靠性、便捷的操作性和广泛的适用性脱颖而出。无论是自动化设备还是工业控制系统,都能找到它们的身影。我们强烈推荐在需要高效和可靠连接的应用场景中采用这些连接器。用户应仔细遵循技术手册中的指导,确保正确安装和使用这些产品。

XW4N-09D1-S参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 托盘

XW4N-09D1-S厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4N-09D1-S数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4N-09D1-S XW4N-09D1-S数据手册

XW4N-09D1-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.908 ¥ 99.6551
10+ $ 10.1234 ¥ 84.7199
25+ $ 9.4894 ¥ 79.4142
70+ $ 8.8243 ¥ 73.848
140+ $ 8.4032 ¥ 70.3243
280+ $ 8.0024 ¥ 66.97
490+ $ 7.6929 ¥ 64.3796
980+ $ 7.3261 ¥ 61.3102
库存: 64
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.65
直接购买
加入购物车
