Z-15GQ21

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 滚轮柱塞类型, 焊接端, 触点额定电流 15A, 单刀双掷
供应商型号: 653-Z-15GQ21
供应商: Mouser
标准整包数: 1

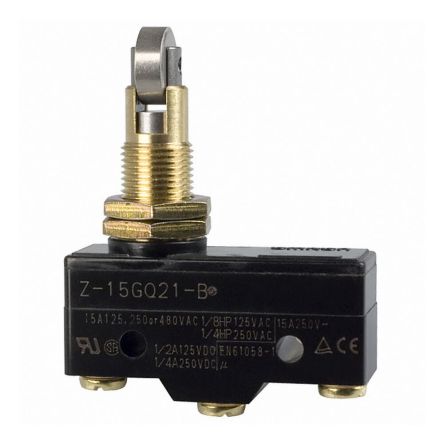

OMRON/欧姆龙 限位开关 Z-15GQ21

Z-15GQ21概述


    产品简介


    基本描述
    通用型基本开关(General-purpose Basic Switch)是OMRON公司推出的一款广泛应用的电子元器件。它以其高精度和多样化的型号选择而闻名于市场。该开关广泛应用于工业控制、机械设备、智能家居等领域。
    主要功能
    - 高重复精度:具有15A的大切换容量,能够确保高度可靠的微负载切换。
    - 接触形式多样:提供基本型、分立接触型、保持接触型和可调接触间隙型等多种接触形式,以满足不同应用需求。
    - 微型负载系列:提供一系列标准微型负载模型。
    - 防水终端保护盖:具备防滴水设计,增强环境适应能力。
    应用领域
    - 工业自动化
    - 智能家居
    - 医疗设备
    - 交通运输设备

    技术参数


    | 参数 | 值 |

    | 切换容量 | 15 A |
    | 接触形式 | 基本型、分立接触型、保持接触型、可调接触间隙型 |
    | 接触间隙 | 0.20 mm (超灵敏型), 0.25 mm (高灵敏度型), 0.5 mm (标准型), 1.8 mm (大容量型) |
    | 最小操作频率 | 20次/分钟 |
    | 绝缘电阻 | ≥100 MΩ (500 VDC) |
    | 耐压强度 | 不同接触间隙范围内的AC耐压强度为600 VAC至1500 VAC,时间1分钟 |
    | 振动抵抗 | 10-55 Hz, 1.5mm双振幅 |
    | 冲击抵抗 | 破坏冲击: ≤1000 m/s², 非破坏冲击: ≤300 m/s² |

    产品特点和优势


    1. 高可靠性:采用金合金触点,确保微负载下的可靠操作。
    2. 多功能选择:接触形式多样,适用于各种应用场景。
    3. 环境适应性强:配备橡胶防护套和密封设计,提升防滴水性能。
    4. 耐用性好:机械寿命高达20,000,000次,电气寿命高达500,000次。

    应用案例和使用建议


    应用案例
    该产品在许多工业自动化系统中被广泛应用。例如,在数控机床的控制面板上,该开关用于手动控制不同的操作模式,如启动、停止等。
    使用建议
    - 在安装过程中应注意接触间隙的选择,以匹配具体应用需求。
    - 需要在恶劣环境下使用时,优先选择具有防水终端保护盖的型号。
    - 使用过程中应避免过载,以免影响产品的使用寿命。

    兼容性和支持


    该产品支持多种接线端子类型,包括焊锡端子和螺丝端子。厂商提供详细的技术支持和服务,用户可以通过官方网站获取最新的认证信息和详细的使用指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查接触面是否有灰尘或氧化物,必要时进行清洁处理 |
    | 动作频繁导致触点磨损 | 更换新的触点或者选择更高耐久性的型号 |
    | 密封失效导致进水 | 检查橡胶防护套是否完好无损,必要时更换 |

    总结和推荐


    该通用型基本开关凭借其高精度、多功能和优良的环境适应性,在多个行业中得到广泛应用。对于需要高性能开关的应用场合,推荐使用该型号产品。其独特的技术特点使其在市场上具有较高的竞争力。如果您正在寻找一款可靠且易于集成的开关产品,这款通用型基本开关将是理想的选择。

Z-15GQ21参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 3.6mm
操作力 2.5N~3.5N
开关功能 On-Mom
长*宽*高 49.2mm(长度)*56.5mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

Z-15GQ21厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GQ21数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GQ21 Z-15GQ21数据手册

Z-15GQ21封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.898 ¥ 252.6381
10+ $ 24.3 ¥ 205.335
25+ $ 21.6864 ¥ 183.2501
50+ $ 20.5956 ¥ 174.0328
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 252.63
