XG4E-1631

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Latch Lock/Eject Hooks,Long,Plug 2 16pin Male Pin 黑色 导线安装,自由悬挂,通孔安装 39.6mm(长度)*8.2mm(高度)
供应商型号: CSJ-ST49318669
供应商: 海外现货
标准整包数: 1

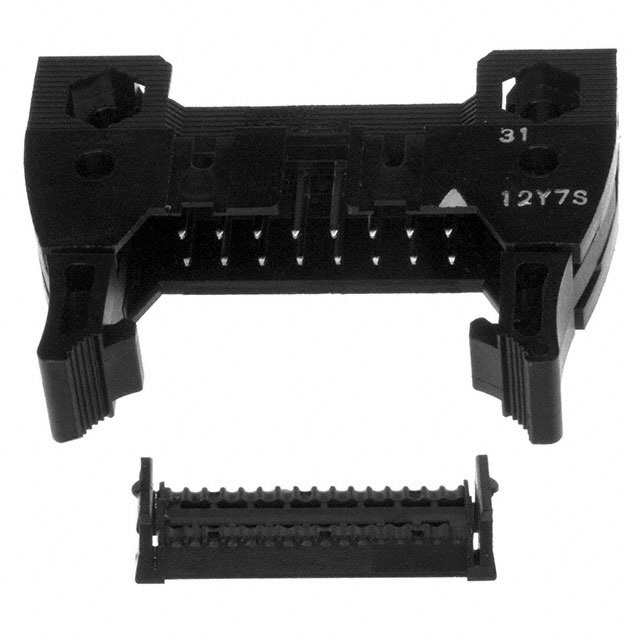

OMRON/欧姆龙 矩形连接器 - 外壳 XG4E-1631

XG4E-1631概述


    产品简介


    Flat Cable Connectors XG4 是一款符合军事标准(MIL-STD)的电路板连接器,旨在提供更高的可靠性和更紧凑的设计。这些连接器被广泛应用于各种电路设计中,尤其是在需要高密度布线和节省空间的应用场合。它们可以用于扁平电缆、离散电线以及印刷电路板之间的连接。

    技术参数


    以下是 XG4 系列连接器的主要技术规格:
    - 额定电流:1 A(如使用 XG4M)
    - 额定电压:250 VAC(XG4M 和 XG4T),300 VAC(XG4A 和 XG4C)
    - 接触电阻:最大 20 mΩ(20 mV,100 mA 条件下)
    - 绝缘电阻:最小 1,000 MΩ(500 VDC 下)
    - 耐压能力:500 VAC/分钟(漏电流:最大 1 mA)
    - 插入力:每个接触点最大 1.96 N
    - 拔出力:最小 0.39 N(测试夹具,t = 0.64 mm)
    - 插拔寿命:50 次
    - 工作温度范围:-55°C 至 105°C(低温时无冰点)

    产品特点和优势


    1. 高可靠性:新的生产系统显著提升了产品的可靠性。
    2. 空间节省:采用了节省空间的盒式插头(XG4C)。
    3. 多样性组合:可以通过多种类型的连接器(如 XG-5 IDC Connectors、XG8 原始插头等)实现无限数量的组合。
    4. 易于锁定:原始插头(XG8)和盒式插头(XG4C)可通过锁扣进行固定。
    5. 兼容标准:符合 MIL 标准(MIL-C-83503)和 UL 标准(文件号 E103202)。

    应用案例和使用建议


    应用场景:
    - 适用于高速数据传输
    - 高密度布线的电路板
    - 空间受限的工业设备
    使用建议:
    - 在组装前确保主板已被固定好
    - 在连接 XG4M 之前尽可能减少电缆的松动
    - 使用锁扣进行连接和断开操作时,避免使用工具强行操作

    兼容性和支持


    XG4 系列连接器可以与多种类型的插座(如 XG4M、XG4A 等)组合使用,确保高度的兼容性。制造商提供了详细的订购信息和技术支持文档,以帮助用户更好地理解和使用这些连接器。

    常见问题与解决方案


    常见问题:
    1. 插入力过大
    - 解决方案:确保使用正确的测试夹具,并遵守制造商的操作指南。

    2. 拔出力不足
    - 解决方案:检查接触点是否有污染或损伤,必要时清洁或更换。
    3. 工作温度超出范围
    - 解决方案:确保安装环境温度保持在规定的范围内,特别是对于低温度时需防止冰点现象。

    总结和推荐


    Flat Cable Connectors XG4 系列是一款高度可靠的电路板连接器,具备多样化的组合方式和出色的兼容性。它在高密度布线和节省空间方面表现出色,适用于多种工业应用。根据上述信息,我们强烈推荐 XG4 系列连接器作为高性能、低成本的选择,特别适合需要可靠和紧凑连接的电路设计项目。

XG4E-1631参数

参数
排数 2
触头端接 -
针脚数 16pin
类型 Latch Lock/Eject Hooks,Long,Plug
颜色 黑色
触头类型 Male Pin
紧固类型 -
长*宽*高 39.6mm(长度)*8.2mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XG4E-1631厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4E-1631数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XG4E-1631 XG4E-1631数据手册

XG4E-1631封装设计

查看详情并下载
Symbol
Footprint
3D Model
