Z15GW22B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮杠杆式, IP00, 最大250V直流
供应商型号: N-Z15GW22B
供应商: 云汉优选
标准整包数: 1

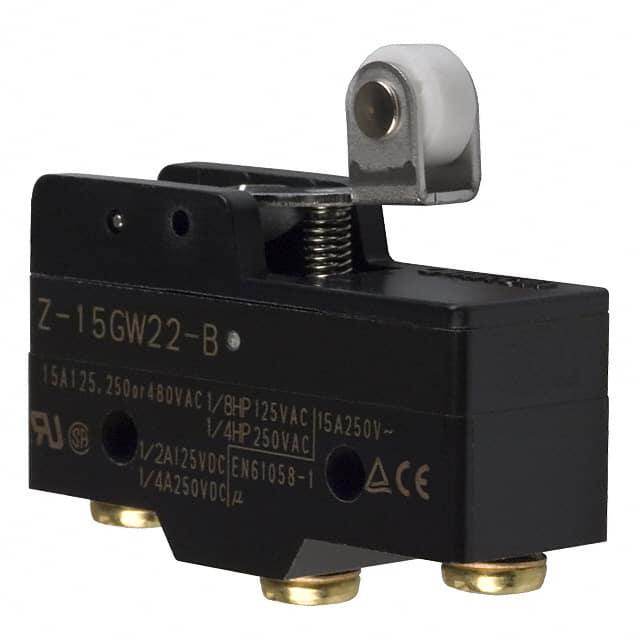

OMRON/欧姆龙 限位开关 Z15GW22B

Z15GW22B概述

    # 基础开关技术手册:高精度和广泛选择的最佳选择

    产品简介


    本产品为通用型基础开关,适用于广泛的工业和消费类电子应用场景。该开关以其卓越的性能和多样化的配置而闻名,主要功能包括提供可靠的电气连接、高精度的触点动作以及适配各种负载需求的能力。基础开关广泛应用于家电、工业自动化设备、医疗设备以及通讯设施等领域。
    主要功能:
    - 大容量切换能力:支持高达15A的电流负载,确保设备运行稳定。
    - 多样化接触形式:提供基本型、分段接触型、保持型及可调接触间隙型等多种选择。
    - 微型负载系列:专门设计用于低功耗设备。
    - 密封型终端保护:通过橡胶罩和粘合填充物提升抗滴溅性能。

    技术参数


    以下是该基础开关的主要技术规格:
    | 参数类别 | 具体数值 |

    | 额定电压 | 交流125V、250V;直流30V、125V、250V |
    | 额定电流 | 交流15A(最大),直流0.1A-15A |
    | 触点间隙 | 标准:0.5mm;高灵敏度:0.25mm;超灵敏:0.2mm;高容量:1.8mm |
    | 操作频率 | 机械操作:240次/分钟;电气操作:20次/分钟 |
    | 绝缘电阻 | ≥100MΩ(500VDC) |
    | 接触电阻 | ≤15mΩ(初始值) |
    | 耐压强度 | 相同极性触点间:1000VAC(1分钟) |

    产品特点和优势


    1. 高精度设计:所有接触点采用贵金属合金材料,确保长期使用的稳定性与可靠性。
    2. 灵活性强:多种接触形式和不同操作方式满足个性化需求。
    3. 高性能表现:支持宽泛的工作温度范围(-25°C至80°C),适合恶劣环境下的应用。
    4. 安全防护:具备IP62级别的防滴溅能力,并符合IEC标准的安全规范。

    应用案例和使用建议


    应用案例
    此基础开关广泛应用于洗衣机、冰箱、空调等家用电器中作为核心控制部件。同时,在工业自动化生产线上的安全限位电路也频繁采用此类开关来保障生产安全。
    使用建议
    - 对于需要频繁开关操作的应用场合,请定期检查并维护以延长使用寿命。
    - 在安装过程中应注意正确接地处理,避免因静电积累导致损坏。

    兼容性和支持


    该基础开关与市场上主流品牌的相关产品具有良好的兼容性。制造商提供详尽的技术文档和支持服务,包括但不限于安装指南、故障排除手册等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关动作迟缓 | 检查电源电压是否正常;清洁触点表面 |
    | 寿命较短 | 更换更高品质的开关型号;适当降低操作频率 |

    总结和推荐


    综上所述,这款基础开关凭借其出色的性能指标、多样化的设计选项以及优异的性价比,在众多同类产品中脱颖而出。我们强烈推荐它作为您项目中的首选解决方案。无论是家庭日常用品还是复杂工业系统,它都能完美胜任,并为您的设计带来可靠保障。

Z15GW22B参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 2.4mm
操作力 1.6N
长*宽*高 39.4mm*49.2mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 托盘

Z15GW22B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z15GW22B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z15GW22B Z15GW22B数据手册

Z15GW22B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.6282
50+ $ 10.7223
100+ $ 10.098
库存: 37
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: $ 116.28
