首页  >  产品百科  >  D3SHB0L

D3SHB0L

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPST-NC 0.31N 150000Cycles 100000Cycles 1mA(DC) 贴片安装,黏合安装 4.09mm(长度)*5.4mm(高度)
供应商型号:
供应商:
标准整包数: 0

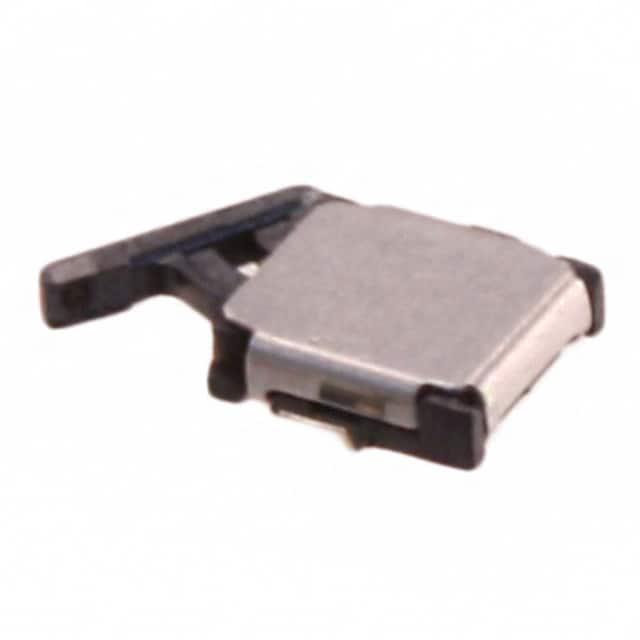

OMRON/欧姆龙 限位开关 D3SHB0L

D3SHB0L概述

    D3SH 表面贴装开关

    产品简介


    D3SH 是一款超小型检测开关,是目前世界上最小的检测开关之一。适用于微型移动设备,例如手机、平板电脑和其他便携式电子设备。由于其极小的体积和超低的外形尺寸,它非常适合用于节省空间的应用场合。

    技术参数


    - 型号: D3SH
    - 尺寸: 3.0 × 3.4 × 0.9 mm (宽 × 深 × 高)
    - 重量: 约 0.02 g
    - 工作电压: 5 VDC
    - 接触形式:
    - SPST-NO
    - SPST-NC
    - 接触特性:
    - 最小适用负载:15 μA @ 3 VDC
    - 额定电流:1 mA
    - 绝缘电阻: ≥ 100 MΩ (100 VDC 绝缘测试)
    - 电介质强度: 同极性端子间 ≥ 100 VAC (50/60 Hz, 1 min)
    - 接触电阻(初始值): ≤ 3 Ω
    - 振动耐受性: 10 Hz 至 55 Hz,1.5 mm 双振幅
    - 冲击耐受性: 操作频率:机械 60 次/min,电气 60 次/min
    - 温度范围: -25 °C 到 +85 °C
    - 湿度范围: 60% 最大(+5 °C 到 +35 °C)

    产品特点和优势


    - 超小尺寸和超低轮廓: 体积小巧,适合紧凑型设备设计。
    - 高可靠性和高精度操作: 采用独特的机制实现高接触可靠性。
    - 双向水平检测和长行程: 易于安装,适应多种应用场景。
    - 可选配置: 支持接触和杠杆的多样化组合,以满足不同需求。
    - RoHS 认证: 符合环保要求,适用于各种电子产品。

    应用案例和使用建议


    - 移动设备: 适用于智能手机、平板电脑等便携式设备,可以节省空间并提升用户体验。
    - 穿戴设备: 如智能手表、健康监测器等,小巧的设计使其易于集成到穿戴设备中。
    - 工业设备: 适用于工业自动化控制系统中的位置检测和状态反馈。
    使用建议:
    - 在安装过程中确保操作体与开关的动作方向对齐,并保持一定的过行程,避免过度操作导致损坏。
    - 不要在高温、高湿度、有毒气体或油污环境中使用,以免影响其性能和寿命。
    - 安装时确保开关盖板与公共终端没有短路,避免因短路造成的损坏。

    兼容性和支持


    - 包装规格: 标准型号每卷 1,000 个,长杠杆型号每卷 6,000 个。
    - 标准: 符合 JEITA 标准。
    - 支持服务: 咨询 OMROON 销售代表获取完整的产品图纸和规范。

    常见问题与解决方案


    - 问题: 开关接触不良。
    - 解决方案: 确保连接牢固且焊接温度符合要求。
    - 问题: 开关无法正常工作。
    - 解决方案: 检查环境条件是否超出工作范围,如温度、湿度等。
    - 问题: 连接后出现短路。
    - 解决方案: 确认开关盖板未与 NO 或 NC 端子短路。

    总结和推荐


    D3SH 表面贴装开关凭借其超小尺寸、高可靠性和多样性配置,成为移动设备和便携式设备的理想选择。它的高性能和多样化的应用使其在市场上具有显著的竞争优势。如果需要在小型化设计中提高空间利用率,强烈推荐使用 D3SH 开关。

D3SHB0L参数

参数
机械寿命 150000Cycles
最小行程 -
操作力 0.31N
开关功能 On-Mom
开关配置 SPST-NC
执行器角度 -
电流额定值 1mA(DC)
电气寿命 100000Cycles
长*宽*高 4.09mm(长度)*5.4mm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

D3SHB0L厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D3SHB0L数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D3SHB0L D3SHB0L数据手册

D3SHB0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
