E2E-S05S12-WC-C1 2M

产品分类: 距离传感器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 接近传感器, 柱体, 螺纹尺寸 M5 x 0.5
供应商型号: CSJ-ST39644859
供应商: 海外现货
标准整包数: 1

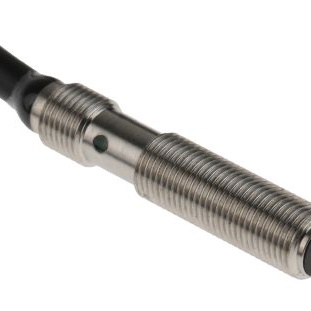

OMRON/欧姆龙 距离传感器 E2E-S05S12-WC-C1 2M

E2E-S05S12-WC-C1 2M概述

    小直径接近传感器E2E

    产品简介


    小直径接近传感器E2E系列是欧姆龙公司推出的一种超小型、易于安装的传感器。该系列产品包括多种型号,涵盖了直径为3mm、4mm、5.4mm、6.5mm以及M4和M5的不同规格,共有108种不同型号的变体可供选择。E2E传感器适用于检测移动物体,具有高速响应频率,能够在高达5kHz的情况下稳定工作。此外,四个指示灯使其操作状态更加直观可见。

    技术参数


    - 外形尺寸: 3mm、4mm、5.4mm、6.5mm以及M4和M5直径;
    - 感应距离: 最大感应距离为4mm(型号E2E-C06S02),最小感应距离为0.8mm(型号E2E-C03SR8);
    - 连接方式: 包括预接线型(WC)、M8接头型(MC)和M8预接线接头型(CJ);
    - 输出规格: 包括直流3线PNP开路集电极输出(B)和直流3线NPN开路集电极输出(C);
    - 响应频率: 最高可达5kHz;
    - 电源电压: 10至30VDC;
    - 最大负载电流:
    - 直径3mm、M4:50mA;
    - 直径4mm、5.4mm、M5:100mA;
    - 直径6.5mm:200mA;
    - 保护电路: 包括输出反向电压保护、电源电路反向电压保护、浪涌抑制器、负载短路保护;
    - 工作温度范围: 操作和存储温度为-25至70℃;
    - 工作湿度范围: 操作和存储湿度为35%至95%;
    - 绝缘电阻: 50MΩ以上;
    - 耐振动能力: 可承受X、Y、Z方向上10至55Hz频率,双幅振幅为1.5mm的振动,持续2小时;
    - 抗冲击能力: 可承受500m/s²的冲击,重复10次;
    - 防护等级: 达到IEC 60529 IP67标准;
    - 材料: 使用SUS303(EN 1.4305)、镍镀黄铜、ABS等材料。

    产品特点和优势


    - 多样化尺寸: 提供从小至3mm直径到M5直径的多种型号,以满足不同的安装需求;
    - 易于安装: 特殊的安装支架减少了安装时间和努力;
    - 高速响应: 最高响应频率达到5kHz,确保精确检测快速移动的物体;
    - 稳定性能: 即使在不稳定的工况下也能保持稳定,无需担心误检或漏检;
    - 环境适应性强: 能够在-25至70℃的温度范围内正常工作,适应各种工业环境;
    - 低功耗设计: 仅消耗最大10mA的电流,相比前一代产品减少约三分之一;
    - 全面的保护电路: 配备了防止误接线导致损坏的电路保护措施。

    应用案例和使用建议


    - 装配生产线: E2E传感器可用于监控移动部件的位置,保证生产过程的连续性和准确性;
    - 包装机械: 用于检测包装袋的开口位置,提高包装效率;
    - 仓储物流: 通过检测货物的移动状态,优化仓库内的搬运流程;
    - 机器人系统: 在自动化生产线中,可以用于定位和跟踪机器人手臂的动作。
    使用建议:
    - 正确设置感应距离: 通常感应距离设为设定距离的0.7倍,以获得更高的精度;
    - 避免外部干扰: 确保传感器周围没有强磁场或其他可能引起误触发的因素;
    - 定期维护: 定期清洁感应表面并检查电线是否有破损,以保持传感器的最佳性能。

    兼容性和支持


    - 兼容性: E2E传感器可与大多数常见的控制系统兼容,支持通过各种接口进行连接;
    - 技术支持: 提供详细的安装手册和技术文档,帮助用户快速掌握使用方法;
    - 售后服务: 作为知名的制造商,欧姆龙提供了完善的售后支持服务,确保客户能够获得及时的技术咨询和维修服务。

    常见问题与解决方案


    - 问题一: 传感器无法正常工作。
    - 解决方案: 检查电源连接是否正确,确认感应距离是否在有效范围内。
    - 问题二: 感应信号不稳定。
    - 解决方案: 调整感应距离,并检查周围环境是否存在干扰源。
    - 问题三: 传感器过热。
    - 解决方案: 降低负载电流,或者增加散热措施,避免传感器长时间处于高负荷状态。

    总结和推荐


    小直径接近传感器E2E凭借其小巧的体积、多样化的型号选择以及优秀的性能,在众多应用场景中展现出了强大的竞争力。不论是自动化生产线还是机器人系统,都能看到E2E传感器的身影。综上所述,E2E系列传感器是一款值得推荐的产品,适合广泛应用于各类工业自动化设备中。

E2E-S05S12-WC-C1 2M参数

参数
感应距离 1.2mm
最大供电电流 100mA
最大工作供电电压 30V
最小工作供电电压 10V
输出类型 3-Wire,NPN-NO
长*宽*高 25.1mm(长度)
安装方式 导线安装,螺纹安装
零件状态 在售
包装方式 散装

E2E-S05S12-WC-C1 2M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E2E-S05S12-WC-C1 2M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 距离传感器 OMRON/欧姆龙 E2E-S05S12-WC-C1 2M E2E-S05S12-WC-C1 2M数据手册

E2E-S05S12-WC-C1 2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
