G2RL-2A DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 DIP 通孔安装 29mm*12.7mm*15.7mm
供应商型号: TQ-G2RL-2A DC5
供应商: 海外现货
标准整包数: 100

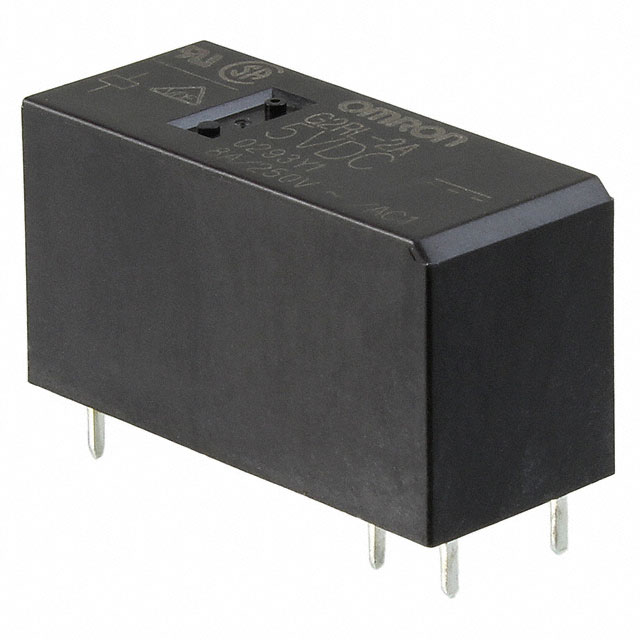

OMRON/欧姆龙 其他继电器 G2RL-2A DC5

G2RL-2A DC5概述

    G2RL PCB Power Relay 技术手册

    1. 产品简介


    G2RL PCB Power Relay 是一款低高度电源继电器,高度仅为15.7毫米,适用于微型设备。该系列包括单极、双极、高容量(16安培)类型以及高灵敏度类型(250毫瓦)的继电器。这些继电器广泛应用于家庭设备、办公自动化设备及工业机械等领域。

    2. 技术参数


    - 额定电流和电阻:测量温度为23°C时,标准型和高容量型额定电流分别为80.0 mA 和50 mA,对应电阻为62.5 Ω和96 Ω。
    - 必须操作电压和释放电压:标准型和高容量型的必须操作电压范围为70% max. 至10% min.,必须释放电压为10%至32%。
    - 最大电压:标准型的最大电压为32%,高容量型的最大电压为130%(在85°C时)。
    - 额定负载:单极12A@250VAC(24VDC),双极8A@250VAC(30VDC)。
    - 接触形式:单极(SPST-NO)、双极(SPDT-NO)。
    - 绝缘系统:标准F级(UL1446)。
    - 使用寿命:机械寿命高达20,000,000次,电气寿命(额定负载)高达50,000次。

    3. 产品特点和优势


    - 低高度设计:高度仅为15.7毫米,非常适合微型设备。
    - 多样的型号选择:提供多种型号以满足不同的需求。
    - 严格的认证:符合VDE (EN61810-1)、UL508和CSA22.2等国际标准。
    - 高可靠性:能够承受极端环境条件,如-40°C至85°C的工作温度范围。
    - 强大的耐用性:具有出色的机械和电气寿命。

    4. 应用案例和使用建议


    - 家用电器:例如洗衣机、冰箱等需要可靠的电气连接。
    - 办公自动化设备:如复印机、打印机等。
    - 工业机械:如电机控制、信号切换等。
    使用建议:
    - 确保在实际操作条件下进行测试,确保继电器性能满足要求。
    - 使用前务必参考“PCB继电器通用注意事项”,确保正确安装和使用。
    - 在含有腐蚀性气体的环境中不建议使用,以防接触表面腐蚀。

    5. 兼容性和支持


    - 兼容性:G2RL系列继电器可以与多种设备兼容,具体信息请咨询销售代表。
    - 支持和维护:客户可以通过Omron官网获取详细的支持和维护信息,也可以联系当地销售代表获取帮助。

    6. 常见问题与解决方案


    - Q1: 继电器在操作过程中出现不稳定情况?
    A1: 检查是否按要求供电,尤其是电压波动情况。
    - Q2: 继电器接点电阻过高?
    A2: 清洁接点,避免污染和腐蚀。
    - Q3: 高温环境下继电器性能下降?
    A3: 检查是否超出了额定工作温度范围,调整使用环境或更换适用型号。

    7. 总结和推荐


    G2RL PCB Power Relay 是一款性能卓越、高度可靠的继电器产品。其低高度设计、多型号选择、严格的认证和出色的耐用性使其成为众多应用的理想选择。推荐在需要高性能、高可靠性的电气设备中使用。
    通过详细了解产品的技术规格、应用领域和优势特点,我们不难看出G2RL系列继电器是值得信赖的产品,适合各种复杂的应用环境。

G2RL-2A DC5参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

G2RL-2A DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL-2A DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL-2A DC5 G2RL-2A DC5数据手册

G2RL-2A DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
