E2K-F10MC2

产品分类: 距离传感器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 接近传感器, 扁平
供应商型号: E2K-F10MC2
供应商: TME
标准整包数: 1

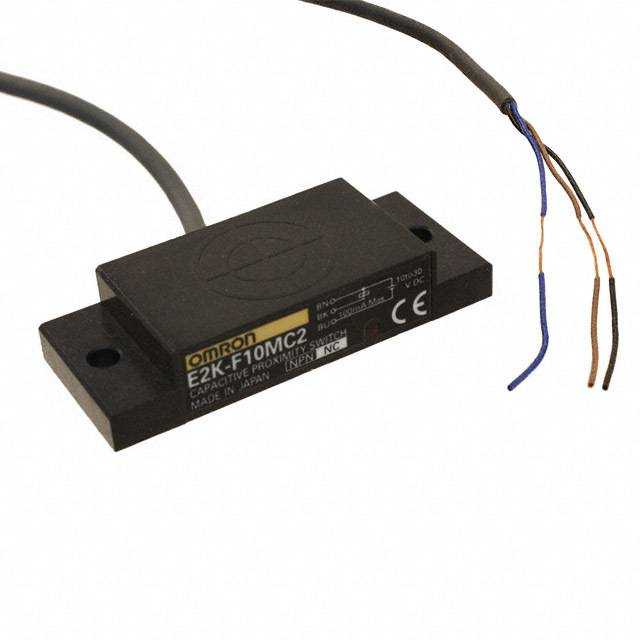

OMRON/欧姆龙 距离传感器 E2K-F10MC2

E2K-F10MC2概述

    电子元器件产品技术手册:E2K-F扁平电容式接近传感器

    产品简介


    E2K-F系列扁平电容式接近传感器是一款设计紧凑、空间利用率极高的传感器。其厚度仅为10毫米,可以直接安装到金属表面上。这类传感器适用于需要高精度检测且空间有限的应用场合,广泛应用于工业自动化、机器人技术和物联网等领域。

    技术参数


    - 型号: E2K-F10MC1, E2K-F10MC2, E2K-F10MC1-A, E2K-F10MC2-A
    - 感应距离: 4至10毫米(可调范围)
    - 供电电压: 12至24 VDC(10至30 VDC),波动(峰峰值):最大10%
    - 电流消耗: 最大10 mA(24 VDC时)
    - 输出配置: NPN开路集电器,最大负载电流100 mA(30 VDC时)
    - 残余电压: 最大1.5 V(负载电流100 mA,电缆长度2米)
    - 响应频率: 100 Hz
    - 操作模式: 常开(NO)模式
    - 保护电路: 反极性保护、浪涌抑制
    - 环境温度: 工作/存储温度:-10至55°C(无冰冻或凝露)
    - 环境湿度: 工作/存储湿度:35%至95%
    - 振动和冲击:
    - 振动:破坏:10至55 Hz,1.5 mm双振幅,各方向2小时
    - 冲击:破坏:500 m/s²,各方向3次
    - 防护等级: IP64(IEC)、IP66(IEC)

    产品特点和优势


    E2K-F传感器的最大优势在于其超薄设计,厚度仅为10毫米,可以方便地安装在狭窄的空间内。此外,该传感器具有内置放大器,使得感应距离更加精准。传感器的表面材料采用耐热ABS塑料,具有良好的机械强度和耐用性。同时,E2K-F传感器配备了多个保护电路,如反极性保护和浪涌抑制,能够在复杂环境中稳定运行。

    应用案例和使用建议


    - 应用案例: E2K-F传感器常用于自动化生产线上的物体检测,例如装配线上的工件定位。它还可以用于物流系统中的货物分类和库存管理。
    - 使用建议:
    - 在安装时,确保传感器远离其他金属物体以避免干扰。
    - 当需要检测不同类型的物体时,需调整传感器的灵敏度,确保最佳检测效果。
    - 在复杂电磁环境下使用时,可能需要额外的屏蔽措施来避免信号干扰。

    兼容性和支持


    E2K-F传感器的接口为标准的3线接法,便于与其他工业控制系统集成。OMRON提供详细的技术文档和售后服务支持,包括安装指南、故障排除手册和技术咨询热线。

    常见问题与解决方案


    - Q1: 传感器无法正常工作。
    - A1: 检查供电电压是否在规定范围内,确认连接线缆是否有损坏。
    - Q2: 感应距离不稳定。
    - A2: 调整传感器的灵敏度设置,或者检查传感器周围是否存在金属干扰。
    - Q3: 输出信号不稳定。
    - A3: 确认负载电流不超过最大值,并检查是否有外部电磁干扰。

    总结和推荐


    E2K-F传感器凭借其独特的设计和强大的性能,在空间受限的应用场合中表现出色。其优秀的抗干扰能力和稳定的输出信号使其成为自动化设备中不可或缺的一部分。强烈推荐使用E2K-F传感器,尤其是在需要高精度检测且空间有限的场景中。

E2K-F10MC2参数

参数
最大供电电流 10mA
最大工作供电电压 30V
最小工作供电电压 10V
输出类型 3-Wire,NPN-NC
感应距离 10mm
长*宽*高 50mm*20mm*10mm
安装方式 导线安装
零件状态 在售

E2K-F10MC2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E2K-F10MC2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 距离传感器 OMRON/欧姆龙 E2K-F10MC2 E2K-F10MC2数据手册

E2K-F10MC2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 168.492 ¥ 1364.4342
5+ $ 157.26 ¥ 1273.4784
10+ $ 146.028 ¥ 1182.5226
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1364.43
直接购买
加入购物车
