Z4DC01

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron压缩设备配件, 使用于 检测重复的纸张输送
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 光电传感器 Z4DC01

Z4DC01概述

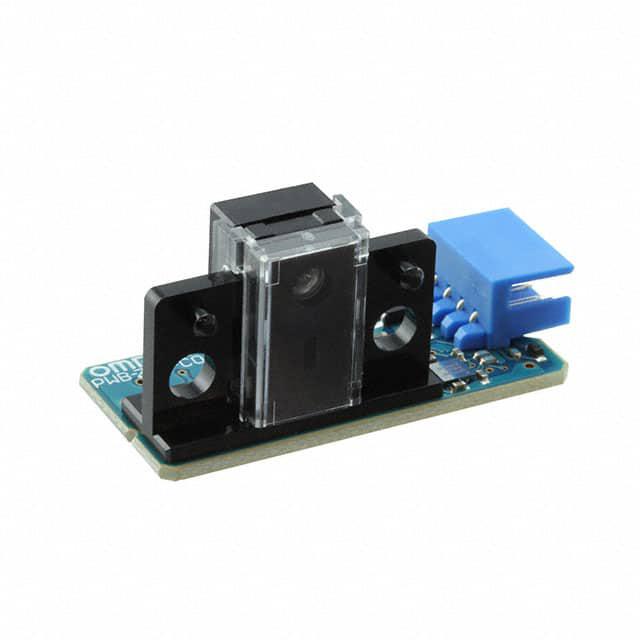

    Micro-displacement Sensor Z4D-C01:高精度位移检测的新选择

    1. 产品简介


    微位移传感器Z4D-C01是一种能精确检测微小位移变化的光电设备。它可以用于检测精度为±10微米级别的位移变化,特别适用于检测纸张重叠进纸或纸张弯曲量。通过信号分频电路,该传感器能够稳定输出不受物体颜色影响的数据,确保测量结果的一致性和准确性。此外,其操作区域被定义为6.5 ± 1毫米,非常适合于高精度测量要求的应用场景。

    2. 技术参数


    - 供应电压(VCC): 5V ± 10%,最大纹波(峰峰值):10mV p-p。
    - LED脉冲光发射控制信号(PLS): 3.5V到VCC。
    - LED光发射脉宽(tFP): 100ms。
    - 输出电压(OUT): 0.2V至(VCC - 0.3)V。
    - 响应延迟时间(tr1): 最大100μs。
    - 建立时间(tr2): 最大500μs。
    - 绝对最大额定值(Ta = 25°C): Ta = -10至+65°C。
    - 存储温度(Tstg): -25至+80°C。
    - 操作面积: 6.5 ± 1毫米。
    - 灵敏度变化: -1.4 mV/μm ±10%最大。
    - 分辨率: ±10 μm最大。
    - 线性度: 2% FS最大。

    3. 产品特点和优势


    Z4D-C01微位移传感器具备多种显著优势:
    - 高精度:能够在±10微米的范围内进行检测,适用于需要高精度测量的应用场合。
    - 稳定性:通过信号分频电路保证输出稳定,不受物体颜色影响。
    - 耐温性强:可在-10至+65°C的工作环境中保持良好性能。
    - 长寿命:采用工业级设计,适合长期使用和恶劣环境下的运行。

    4. 应用案例和使用建议


    Z4D-C01微位移传感器可以应用于多种场景,例如纸张厚度检测、双张纸检测等。对于这些应用,我们建议如下几点:
    - 纸张厚度检测:利用该传感器检测纸张的厚度变化,确保打印质量和连续性。
    - 双张纸检测:在打印机等设备中使用,防止双张纸进入系统造成故障。
    - 环境适应性:根据具体使用环境调整供电电压和环境条件,确保传感器在最佳状态下运行。

    5. 兼容性和支持


    Z4D-C01微位移传感器与多种连接器兼容,推荐使用Tyco Electronics 179228-4(压接型连接器)和173977-4(绝缘位移压接连接器)。产品制造商提供了详细的安全使用指南和技术支持,确保用户在使用过程中安全可靠。

    6. 常见问题与解决方案


    - 问题1:传感器输出不稳定。
    - 解决办法:检查电源电压是否符合规定范围,排除外部干扰因素。

    - 问题2:传感器读数偏差大。
    - 解决办法:重新校准传感器或检查操作环境是否符合标准要求。

    7. 总结和推荐


    Z4D-C01微位移传感器以其卓越的精度、稳定性和广泛的适用性,在众多领域表现出色。它不仅适用于纸张厚度检测和双张纸检测,还可以广泛应用于各种自动化设备和控制系统中。如果您正在寻找一款可靠且易于集成的微位移传感器,Z4D-C01无疑是一个理想的选择。

Z4DC01参数

参数
响应时间 -
最大工作供电电压 -
感应方式 Optical
颜色感应 -
光源 -
波长 -
感应距离 6.5mm
最小工作供电电压 -
输出类型 Analog
长*宽*高 35.5mm*15mm*10mm
零件状态 在售
包装方式 散装
