首页  >  产品百科  >  Z15GQ22B

Z15GQ22B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP00, 最大250V直流
供应商型号: Z15GQ22B
供应商: Master
标准整包数: 1

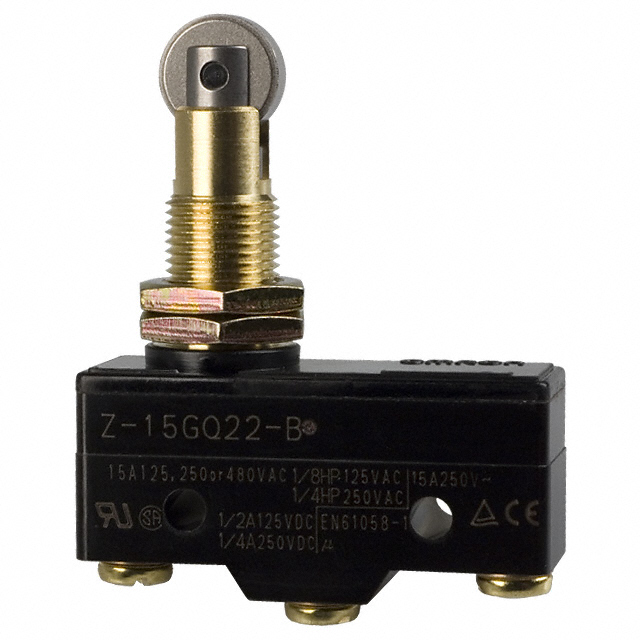

OMRON/欧姆龙 限位开关 Z15GQ22B

Z15GQ22B概述

    电子元器件技术手册:通用型基础开关

    1. 产品简介


    本文档介绍的是OMRON(欧姆龙)推出的通用型基础开关系列产品,型号为Z系列。这些开关以其高精度和广泛的选择性而闻名,被广泛应用于工业控制、家用电器及机械设备等领域。产品具有强大的切换能力(最大可达15A),并提供多种触点形式供用户选择,包括基本型、分接触型、自锁型和可调间距型。此外,还有一系列针对微负载的应用模型和具备防水保护的模具端子型产品。

    2. 技术参数


    - 额定电流:15A(标准负载),10A(分接触型号)
    - 触点间隙:0.20mm(超灵敏型)、0.25mm(高灵敏型、微负载型)、0.5mm(标准型)、1.8mm(高容量型)
    - 操作频率:机械动作每分钟最多240次;电流通断动作每分钟最多20次
    - 绝缘电阻:至少100兆欧姆(500V DC测试电压下)
    - 耐压强度:相同极性间的触点间隙达到1,000至1,500伏交流电压持续一分钟无击穿现象
    - 工作温度范围:普通型为-25℃至80℃;防滴水型为-15℃至80℃
    - 重量:根据具体型号不同,重量在22克至61克之间

    3. 产品特点和优势


    - 多样化设计:提供多种驱动机构如推杆、弹簧推杆、铰链杠杆等以适应不同应用场景。
    - 高性能触点材料:采用银质或金合金材质作为接触点,确保长期稳定运行。
    - 良好的环境适应性:通过添加橡胶罩和密封胶来提高对灰尘和液体侵入的抵抗力。
    - 安全性增强:某些型号配备了终端保护盖,进一步提升安全性。

    4. 应用案例和使用建议


    这些开关非常适合用于需要频繁开关的场合,比如空调压缩机控制电路、电梯门系统等。对于那些需要长时间保持连接状态的应用,则可以考虑使用带有自锁功能的版本。建议在安装前仔细阅读说明书中的注意事项部分,特别是关于安全方面的指导。

    5. 兼容性和支持


    本系列的所有型号均符合国际电工委员会(IEC)以及中国强制性产品认证(CCC)的标准要求。同时,制造商提供了详尽的技术文档和支持服务,包括但不限于在线帮助中心、现场技术支持团队等。

    6. 常见问题与解决方案


    - 问:如何确定最适合我项目的具体型号?
    答:请参考产品目录中的规格对比表格,并结合实际需求挑选最合适的参数组合。
    - 问:如果发现产品存在质量问题怎么办?
    答:请联系当地经销商或直接联系厂家客服部门申请更换或者修理。

    7. 总结和推荐


    总体而言,OMRON Z系列的基础开关凭借其卓越的质量保证体系、灵活多样的配置选项以及可靠的操作性能,在行业内树立了良好口碑。无论是小型电子设备还是大型工业装置,它都能很好地满足各类用户的个性化需求。因此,强烈推荐给正在寻找高性能低成本解决方案的专业人士们!

Z15GQ22B参数

参数
最小行程 3.6mm
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 58.9mm*49.2mm*17.45mm
通用封装 SPDT
安装方式 螺纹安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

Z15GQ22B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z15GQ22B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z15GQ22B Z15GQ22B数据手册

Z15GQ22B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.469
10+ $ 15.8486
25+ $ 14.6169
50+ $ 13.7906
100+ $ 13.4618
250+ $ 13.177
500+ $ 13.177
库存: 95
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 18.46
直接购买
加入购物车
