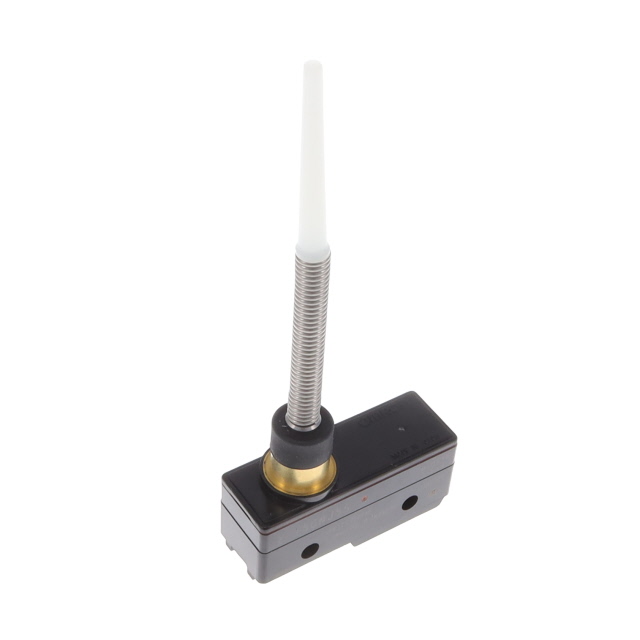

Z-15GNJ55

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.5N 1000000Cycles 100000Cycles 15A(AC),2A(DC) SPDT 底座安装,焊接安装
供应商型号: Z10596-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 限位开关 Z-15GNJ55

Z-15GNJ55概述

    CSMZDSE44 基础开关技术手册

    产品简介


    本手册介绍的是OMRON公司生产的通用型基础开关,型号为Z系列。这款基础开关具有高精度和广泛的应用范围,适用于各种工业及家用设备。该系列产品在精度和可靠性方面表现出色,具有多种触点形式可供选择,适用于微负载和大负载的应用场合。

    技术参数


    - 最大切换电流: 15A(对于高负载)
    - 接触间隙: 0.20mm(超敏感型),0.25mm(高敏感型、微负载),0.5mm(标准型),1.8mm(大负载)
    - 触点材料: 金合金触点(确保高可靠操作)
    - 额定电压: 125VAC/250VAC/480VAC/30VDC/125VDC/250VDC
    - 最大额定负载:
    - 电阻负载:15A(125VAC),6A(250VAC),1.5A(30VDC),0.25A(250VDC)
    - 感性负载:10A(125VAC),3A(250VAC),0.3A(30VDC),0.05A(250VDC)
    - 认证标准: UL/CSA(通用等级),TÜV(EN61058-1),CCC(GB14048.5)

    产品特点和优势


    - 高重复精度: 高达15A的切换能力,保证了在各种负载条件下的精确控制。
    - 多样化的触点形式: 包括基本型、分段触点型、保持触点型和可调间隙触点型。
    - 密封保护: 橡胶帽和粘合剂填充增强防滴漏能力,提升产品在恶劣环境下的使用寿命。
    - 结构坚固: 反向型模型因压缩弹簧持续施压,具备较强的抗震和抗冲击性能。

    应用案例和使用建议


    - 应用场景: 本开关可应用于机械控制、自动控制系统、安全限位电路等领域。
    - 使用建议: 在实际应用中,应注意调整合适的触点间隙以适应不同的负载需求,同时定期检查橡胶帽和粘合剂填充的状态,确保最佳性能。

    兼容性和支持


    - 兼容性: 该产品具备与不同终端连接的兼容性,可选用螺纹端子或焊接端子。
    - 技术支持: 如需进一步的技术支持,可联系OMRON代表获取详细资料。

    常见问题与解决方案


    - 问题1: 开关无法正常切换。
    - 解决方案: 检查接线是否正确,以及是否有足够的操作频率。
    - 问题2: 触点磨损严重。
    - 解决方案: 根据额定负载更换新的触点组件,确保符合要求的操作频率。

    总结和推荐


    总体而言,Z系列基础开关是一款高度可靠且多样化的产品,能够满足各种复杂的应用需求。由于其卓越的性能和广泛应用范围,推荐在需要高精度切换和长寿命的应用场景中使用。如果需要更多技术细节或订购信息,请联系OMRON代表获取。

Z-15GNJ55参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),2A(DC)
电气寿命 100000Cycles
机械寿命 1000000Cycles
最小行程 -
操作力 0.5N
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

Z-15GNJ55厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GNJ55数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GNJ55 Z-15GNJ55数据手册

Z-15GNJ55封装设计

查看详情并下载
Symbol
Footprint
3D Model
