Z-15GK355

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 弹簧柱塞类型, 焊接端, 触点额定电流 15A, 单刀双掷
供应商型号: Z10580-ND
供应商: Digi-Key
标准整包数: 1

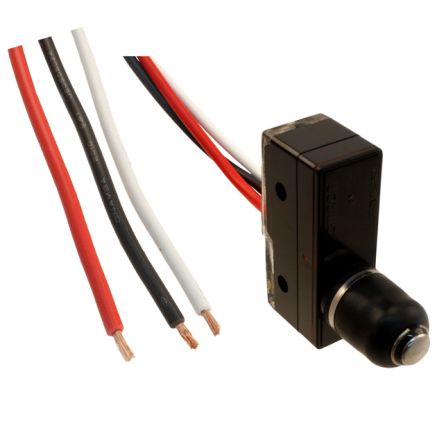

OMRON/欧姆龙 限位开关 Z-15GK355

Z-15GK355概述

    CSMZDSE44 General-Purpose Basic Switch

    产品简介


    本款CSMZDSE44通用型基本开关是市场上广受欢迎的一款开关产品,以其高精度和广泛的型号变化而闻名。它适用于多种电子设备和控制电路中,具备优良的可靠性和稳定性。本款开关的主要特点是其能够承载高达15A的大电流负载,并具有极高的重复精度。

    技术参数


    - 大电流容量:15A(15安培)
    - 接触形式:包括标准型、双接点型、保持型和可调接触间隙型等多种选择。
    - 微负载系列:针对低功率需求的应用提供了微型负载的系列。
    - 防护型:采用滴水防护终端盖和树脂填充的成型端子,提升产品耐用性。
    - 接触间隙:
    - 高灵敏度:0.25mm
    - 微电压电流负载:0.20mm
    - 标准:0.5mm
    - 大容量:1.8mm
    - 橡胶罩:提供防滴水保护功能。
    - 接触材料:金合金触点确保微负载切换的可靠性。
    - 工作频率:机械操作可达240次/分钟,电气操作为20次/分钟。
    - 绝缘电阻:≥100 MΩ(500 V DC)。
    - 介电强度:同极性间电压承受范围广泛,符合不同型号的要求。
    - 振动与冲击抵抗:表现出色的振动和冲击抵抗能力,适应恶劣的工作环境。
    - 使用寿命:机械寿命超过2000万次,电气寿命超过50万次。
    - 工作温度范围:通用型:-25°C 至 80°C;防滴水型:-15°C 至 80°C。
    - 湿度范围:通用型:35%至85%RH;防滴水型:35%至95%RH。
    - 重量:根据型号不同,重量范围在22g至61g之间。

    产品特点和优势


    本款开关的最大特点是其高度可靠的微负载切换能力,特别是其金合金触点设计,使其能够在微小电流条件下仍能保持稳定的切换效果。此外,其防滴水的设计大大提升了在潮湿环境中的适用性。这些特点使得它成为各种自动化控制设备、家用电器以及工业设备的理想选择。

    应用案例和使用建议


    该产品广泛应用于各种自动化控制电路中,如家电控制、工厂自动化设备、汽车零部件等。特别适合需要高可靠性和稳定性的场合。例如,在汽车制造行业中,可以用于发动机控制系统,保证在极端温度和湿度条件下的稳定运行。使用时应注意避免过载和频繁的操作,以延长其使用寿命。

    兼容性和支持


    本产品具有良好的兼容性,可以与各种类型的电子元件和设备无缝集成。制造商提供了详细的使用说明和技术支持服务,以便客户能够快速上手并解决可能出现的问题。

    常见问题与解决方案


    - 问题:开关出现接触不良现象。
    - 解决方法:检查接触面是否有污物或氧化层,必要时清洁接触面。
    - 问题:长时间使用后电气寿命降低。
    - 解决方法:确认是否在最大额定值内使用,并考虑更换部件以确保性能稳定。

    总结和推荐


    总体而言,这款CSMZDSE44通用型基本开关凭借其高精度、耐用性和广泛的应用范围,在市场上具备很强的竞争力。对于需要高性能和高可靠性的应用场景,我们强烈推荐使用此款产品。

Z-15GK355参数

参数
最小行程 3.5mm
操作力 5.4N
开关功能 On-Mom
开关配置 SPDT
执行器角度 2.4°
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 20000000Cycles
长*宽*高 49.2mm(长度)*46.6mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

Z-15GK355厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GK355数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GK355 Z-15GK355数据手册

Z-15GK355封装设计

查看详情并下载
Symbol
Footprint
3D Model
