EE-SX1018

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron 槽型光电开关, 1通道, 通孔安装
供应商型号: J-OMRO-0001801
供应商: Chip1stop
标准整包数: 1

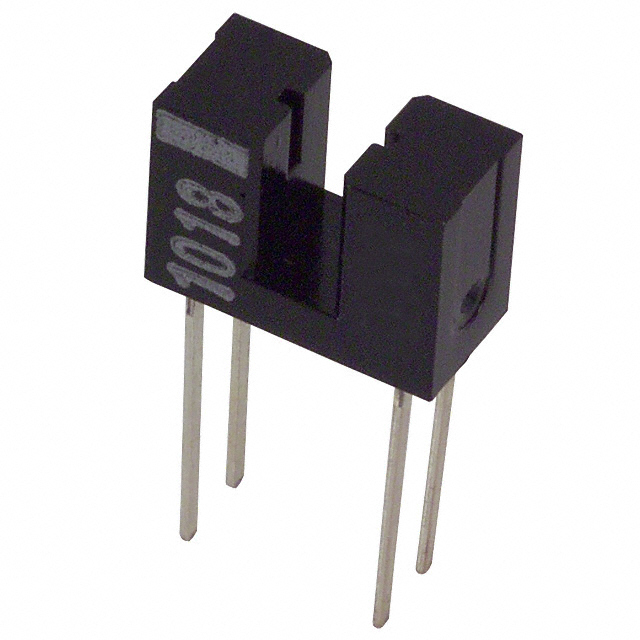

OMRON/欧姆龙 光电传感器 EE-SX1018

EE-SX1018概述

    电子元器件产品技术手册解析:EE-SX1018 光微传感器
    本文将对光电微传感器 EE-SX1018 的技术手册进行详细解析,帮助您了解该产品的主要功能、技术参数、优势及应用场景,旨在为您的电子元件选型提供参考。

    1. 产品简介


    产品类型:光电微传感器(透射式)
    主要功能:用于光检测和开关控制,具有高分辨率和紧凑尺寸的特点。
    应用领域:广泛应用于自动化设备、工业控制系统、机器人视觉系统等领域。

    2. 技术参数


    - 尺寸:宽度为2毫米的狭缝
    - 安装方式:PCB板安装
    - 电气特性
    - 发射极正向电流 IF:50 mA(典型值),最大值为1 A(脉冲)
    - 反向电压 VR:4 V
    - 检测器电压 VCEO:30 V
    - 检测器电流 IC:20 mA
    - 检测器功耗 PC:100 mW(典型值)
    - 工作温度范围 Topr:-25°C 至 85°C
    - 储存温度范围 Tstg:-30°C 至 100°C
    - 焊接温度 Tsol:260°C
    - 光学特性
    - 发射极正向电压 VF:1.2 V(典型值),最大值为1.5 V(IF=30 mA)
    - 反向电流 IR:0.01 μA(典型值),最大值为10 μA(VR=4 V)
    - 峰值发射波长 λP:940 nm(典型值)
    - 光电流 IL:0.5 mA(最小值),14 mA(最大值)(IF=20 mA, VCE=10 V)
    - 黑暗电流 ID:2 nA(典型值),200 nA(最大值)(VCE=10 V, 0 lx)
    - 升降时间 tr, tf:4 μs(典型值)(VCC=5 V, RL=100 Ω, IL=5 mA)

    3. 产品特点和优势


    - 紧凑设计:仅有2毫米宽的狭缝,便于集成到小型设备中。
    - 高分辨率:0.5毫米宽的狭缝提供了非常高的精度。
    - 耐用性强:在广泛的温度范围内都能正常工作,适应各种恶劣环境。

    4. 应用案例和使用建议


    应用案例:在自动化工厂流水线中,EE-SX1018 可以用来检测物料的通过状态,实现自动化控制。另外,在医疗设备如自动分拣机中,也可用于精确检测物体位置。
    使用建议:为了提高系统的稳定性,建议在电路设计时采用适当的滤波和去耦电容,减少外部干扰对传感器性能的影响。同时,确保焊接操作在规定时间内完成,避免高温损坏传感器。

    5. 兼容性和支持


    - 兼容性:EE-SX1018 适用于大多数标准 PCB 设计,可以与多种电子元件和设备兼容。
    - 技术支持:制造商提供了详尽的技术文档和在线支持,确保用户在使用过程中能够获得及时有效的帮助。

    6. 常见问题与解决方案


    - 问题:传感器输出信号不稳定。
    - 解决方案:检查连接线路是否有松动或短路,适当增加滤波电容,减少电磁干扰。

    - 问题:传感器无法正常工作。
    - 解决方案:确认电源电压是否符合要求,检查周围环境是否存在强烈光源干扰,调整传感器的位置和角度。

    7. 总结和推荐


    综上所述,EE-SX1018 光电微传感器以其紧凑的设计、高分辨率以及广泛的适用范围成为众多自动化和工业控制系统的理想选择。特别是对于需要高精度光检测的应用场合,其优异的性能表现使其在市场上具有显著的竞争优势。我们强烈推荐在相关项目中选用 EE-SX1018 传感器。

EE-SX1018参数

参数
波长 850nm
颜色感应 -
感应距离 2mm
响应时间 4μs,4μs
最大工作供电电压 -
输出类型 Phototransistor
最小工作供电电压 -
感应方式 Through-Beam
光源 -
长*宽*高 8mm*4mm*6mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

EE-SX1018厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SX1018数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EE-SX1018 EE-SX1018数据手册

EE-SX1018封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.31 ¥ 19.5195
10+ $ 1.1235 ¥ 9.4936
50+ $ 1.0269 ¥ 8.6773
100+ $ 0.798 ¥ 7.0803
200+ $ 0.776 ¥ 6.8851
库存: 201
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.51
