E2E-X8MD1

产品分类: 距离传感器
厂牌: OMRON/欧姆龙
产品描述: 8mm 2-Wire,NPN-NO 10V 30V 导线安装,螺纹安装 47mm*21mm*21mm
供应商型号: ET-1616267
供应商: 海外现货
标准整包数: 1

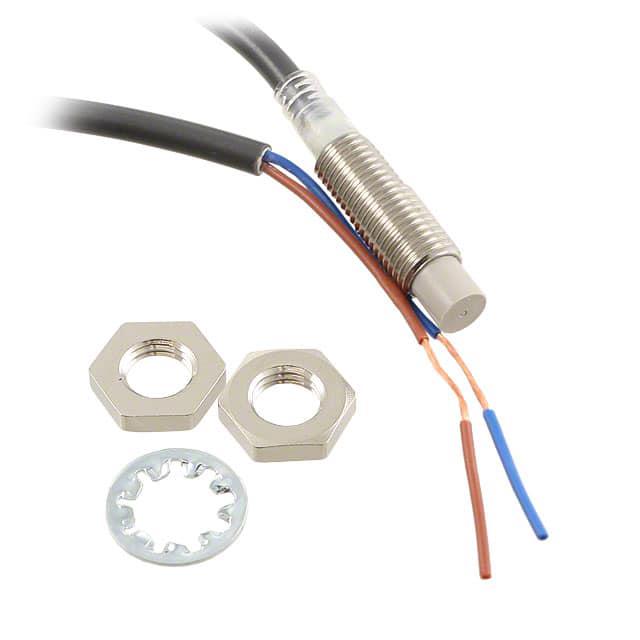

OMRON/欧姆龙 距离传感器 E2E-X8MD1

E2E-X8MD1概述

    E2E 系列传感器技术手册

    产品简介


    E2E 系列传感器是专为检测铁质金属设计的接近传感器。该系列包含多种型号,包括 DC 2-Wire(带或不带自诊断输出)、AC 2-Wire 和 AC/DC 2-Wire 型号。这些传感器因其出色的环境耐受性和抗油性而广受欢迎,能够帮助预防断线,并且在不同频率下也能防止相互干扰。

    技术参数


    - 检测对象:铁质金属
    - 传感距离:E2E-X2D@(M8):2 mm ±10%;E2E-X3D@(M12):3 mm ±10%;E2E-X8MD@(M18):8 mm ±10%;E2E-X7D@(M18):7 mm ±10%;E2E-X14MD@(M30):14 mm ±10%;E2E-X10D@(M30):10 mm ±10%;E2E-X20MD@(M30):20 mm ±10%
    - 电源电压范围:
    - DC 2-Wire:12 VDC 至 24 VDC(最大脉动幅度 10%)
    - AC 2-Wire:24 VAC 至 240 VAC(50/60 Hz)
    - AC/DC 2-Wire:DC 24 VDC 至 240 VDC;AC 48 VAC 至 240 VAC(50/60 Hz)
    - 响应频率:
    - DC 2-Wire:E2E-X2D@:1.5 kHz;E2E-X3D@:1 kHz;E2E-X8MD@:0.8 kHz;E2E-X7D@:0.5 kHz;E2E-X14MD@:0.4 kHz;E2E-X10D@:0.1 kHz
    - AC 2-Wire:25 Hz
    - AC/DC 2-Wire:DC:1 kHz(M12);0.5 kHz(M18);0.4 kHz(M30);AC:25 Hz
    - 温度范围:
    - 操作:-25°C 至 70°C
    - 存储:-40°C 至 85°C(无冰霜或凝露)
    - 湿度范围:操作/存储:35% 至 95%(无凝露)

    产品特点和优势


    1. 环境耐受性:采用抗油 PVC 材料和抗切割油的感测表面材料,提升了环境耐受能力。
    2. 灵活性:电缆具有更高的柔韧性,尤其在低温条件下表现更佳。
    3. 自我诊断功能:具备自诊断输出功能,有助于及时发现问题并进行维修。
    4. 防护等级:符合 IEC 60529 IP67 标准,防水防尘等级高。
    5. 耐用性:具备振动和冲击测试认证,能在恶劣环境下稳定运行。

    应用案例和使用建议


    - 典型应用场景:适用于汽车制造、机械加工、包装机等领域。
    - 使用建议:
    - 在安装时确保传感器与被测物体保持一定的距离,以避免非铁质金属影响检测精度。
    - 定期检查连接电缆和连接器,确保其完好无损,防止因外部因素导致短路等问题。
    - 若发现自诊断输出异常,及时检查传感器是否受到外界环境影响。

    兼容性和支持


    - 兼容性:该传感器与多种接头兼容,如 M12 和 M18 类型,方便灵活选择。
    - 支持和维护:生产商提供详细的技术手册和在线支持,用户可访问官方网站获取更多帮助和信息。

    常见问题与解决方案


    1. Q:如何判断传感器出现故障?
    - A:通过观察红色操作指示灯是否正常工作来判断。如果异常闪烁或不亮,可能需要进行检修或更换。

    2. Q:传感器能否用于检测非铁质金属?
    - A:虽然传感器主要设计用于检测铁质金属,但其对非铁质金属的检测效果会有所下降。具体影响程度请参阅手册中的工程数据部分。
    3. Q:在低温环境中使用时,应注意什么?
    - A:低温环境下,确保电缆材料具有足够的柔韧性,以避免因弯曲过度而导致断裂。

    总结和推荐


    综上所述,E2E 系列传感器以其出色的环境适应性、可靠的自诊断功能和多种适用型号,成为工业自动化领域的理想选择。无论是汽车制造还是机械加工行业,都能发挥重要作用。推荐使用此系列产品,特别是对于需要频繁进行铁质金属检测的应用场合。

E2E-X8MD1参数

参数
输出类型 2-Wire,NPN-NO
感应距离 8mm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 10V
长*宽*高 47mm*21mm*21mm
安装方式 导线安装,螺纹安装
零件状态 在售
包装方式 散装

E2E-X8MD1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E2E-X8MD1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 距离传感器 OMRON/欧姆龙 E2E-X8MD1 E2E-X8MD1数据手册

E2E-X8MD1封装设计

查看详情并下载
Symbol
Footprint
3D Model
