XS3F-M421-410-A

产品分类: 圆形线缆
厂牌: OMRON/欧姆龙

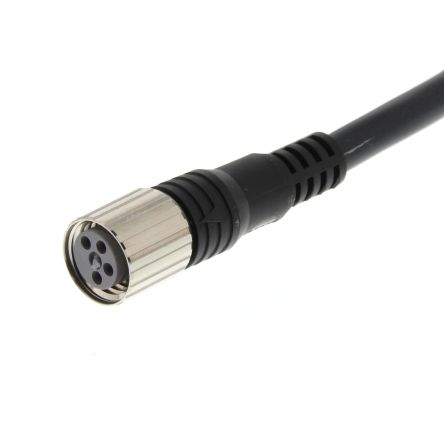

产品描述: Omron 传感器执行器电缆, XS2F/XS3F/XS5F/W/C, XW3D, Y92E系列, 4芯, M8转无终端接头
供应商型号: XS3FM421410A
供应商: TME
标准整包数: 1
OMRON/欧姆龙 圆形线缆 XS3F-M421-410-A

XS3F-M421-410-A概述


    产品简介


    Round Water-resistant Connectors (M8/S8) – XS3系列
    XS3系列圆型防水连接器专为在严苛环境中使用而设计,适用于各种工业自动化设备、机器人控制和其他需要高可靠性的应用场合。该系列产品包括M8和S8两种型号,采用紧凑设计,具有良好的防水防尘性能(符合IP67标准)。根据连接方式的不同,提供螺纹连接(M8)和快速插拔式连接(S8)两种选择。

    技术参数


    - 型号: XS3
    - 连接器类型: 圆形,水密
    - 额定电流:
    - M8: 1 A
    - S8: 3 A
    - 额定电压:
    - M8: 125 VDC
    - S8: 30 VDC
    - 接触电阻:
    - M8: ≤ 40 mΩ (≤ 20 mV, ≤ 100 mA)
    - S8: ≤ 60 mΩ (≤ 20 mV, ≤ 100 mA)
    - 绝缘电阻: ≥ 1,000 MΩ (500 VDC)
    - 耐压强度:
    - M8: 1,000 VAC (1 min, ≤ 1 mA泄漏电流)
    - S8: 650 VAC (1 min, ≤ 1 mA泄漏电流)
    - 防护等级: IP67 (IEC60529)
    - 插入次数: 最多200次
    - 电缆拉力: ≥ 49 N/15s
    - 工作温度范围: -25°C 至 70°C(S8)
    - 相对湿度范围: 20% 至 85% RH
    - 连接方向: 直线/90°弯角

    产品特点和优势


    XS3系列连接器的主要特点包括:
    1. IP67防护等级: 可以在恶劣环境下保持稳定运行,尤其适合室外安装或在湿度较高的环境中使用。
    2. 快速插拔功能: S8系列通过简单的“一触即连”方式实现快速插拔,提高了操作效率。
    3. 多种连接长度: 标准电缆长度为1米至10米,可根据不同需求进行选择。
    4. 多种芯数选择: 提供3芯、4芯和5芯的连接器,以满足不同应用场景的需求。
    5. 油渍耐受性: 油渍聚氨酯机器人电缆可以抵抗油渍和其他化学物质侵蚀,增加了应用的灵活性。

    应用案例和使用建议


    应用案例:
    - 机器人控制系统: XS3连接器广泛应用于工业机器人控制系统,确保机器人在不同工作环境下的数据传输稳定性。
    - 户外设备监控系统: 高防护等级使该连接器成为户外环境监控系统的理想选择,尤其是在严苛气候条件下。
    使用建议:
    - 环境适应性: 在选用时需考虑工作环境的湿度和温度,以确保连接器在规定的范围内正常工作。
    - 电缆弯曲半径: 尤其是对于油渍聚氨酯机器人电缆,需注意电缆弯曲半径以防止内部导体损坏。
    - 维护与清洁: 定期检查连接器和电缆的完整性,必要时进行清洁,以延长使用寿命。

    兼容性和支持


    - 兼容性: M8系列和S8系列之间的连接器不可互换。同类型但不同极数的连接器可以互换。
    - 安全认证: 所有型号均符合UL2238认证标准(认证编号:E207683)。
    - 技术支持: 如有任何问题或技术支持需求,可联系OMRON代表获取帮助。

    常见问题与解决方案


    1. 问题: 连接器无法正确插拔。
    - 解决方案: 确认连接器插头和插座的型号匹配,并且按照正确的步骤进行插拔操作。
    2. 问题: 长时间使用后,连接松动。
    - 解决方案: 检查电缆和连接器的固定情况,必要时更换磨损部件。
    3. 问题: 连接器的电气性能下降。
    - 解决方案: 定期清洁连接器并检测接触电阻,如有异常及时维修或更换。

    总结和推荐


    综上所述,XS3系列连接器凭借其出色的防水防尘能力、多样化的电缆长度和芯数选择、以及优异的电气性能,成为工业自动化领域的优选。虽然价格稍高,但其卓越的稳定性和耐用性使其在长期使用中具备更高的性价比。因此,强烈推荐用于需要高度可靠性的应用场合。

XS3F-M421-410-A参数

参数
长*宽*高 10m(长度)
零件状态 在售
包装方式 散装

XS3F-M421-410-A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS3F-M421-410-A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形线缆 OMRON/欧姆龙 XS3F-M421-410-A XS3F-M421-410-A数据手册

XS3F-M421-410-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
