首页  >  产品百科  >  ZG2-WDC41A

ZG2-WDC41A

产品分类: 传感器配件
厂牌: OMRON/欧姆龙
产品描述: Omron 色彩/对比度传感器轮廓测量传感器控制器 固定, 24 V
供应商型号: ZG2-WDC41A-ND
供应商: Digi-Key
标准整包数: 1

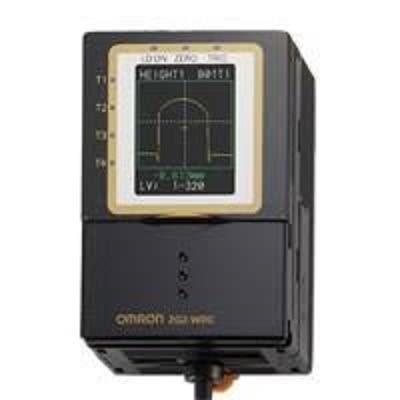

OMRON/欧姆龙 传感器配件 ZG2-WDC41A

ZG2-WDC41A概述

    ZG2 - Smart Profile Sensor

    1. 产品简介


    ZG2是一款智能轮廓传感器,专为二维轮廓测量而设计。它具有直观的用户界面、实时图像显示、18种测量工具,最高可达10微米的分辨率。这款传感器能够适应多种轮廓尺寸(最大宽度可达70毫米),响应速度达到5毫秒。同时,通过附带的PC软件,可以实现强大的配置和后处理功能(可选)。

    2. 技术参数


    以下是ZG2的技术规格和性能参数:
    - 光学系统:扩散反射、常规反射
    - 测量范围:
    - 高度方向:±0.5 mm至±48 mm
    - 宽度方向:典型值为3 mm至70 mm
    - 分辨率:
    - 高度方向:0.25 µm至6 µm
    - 宽度方向:5 µm至111 µm
    - 线性度:±0.1% F.S.
    - 温度特性:0.03% F.S./°C(典型值)
    - 光源:可见半导体激光器,波长650-658 nm
    - 环境抵抗性:
    - 环境光照强度:最大7,000 lx
    - 工作温度范围:0至50°C,存储温度范围:-15至60°C
    - 湿度范围:35至85%(无冷凝)
    - 防护等级:IP66(IEC 60529),IP67(IEC 60529)
    - 振动抵抗力:10至150 Hz,0.35 mm单振幅,每轴80分钟
    - 冲击抵抗力:150 m/s²,每个方向三次
    - 电源电压:21.6至26.4 VDC
    - 重量:约300克至650克不等
    - 电缆长度:0.5米至25米

    3. 产品特点和优势


    - 易用性:ZG2采用直观的用户界面,方便操作者快速上手。
    - 多功能性:具备18种测量工具,适合不同应用场景。
    - 高精度:最高分辨率可达0.25 µm,确保测量精度。
    - 高速度:采样时间仅为5毫秒,适用于高速检测需求。
    - 兼容性强:可与PLC和其他控制系统无缝集成。
    - 耐用性:符合IP66/IP67防护标准,适用于恶劣环境。

    4. 应用案例和使用建议


    ZG2广泛应用于制造业、汽车、电子等领域。例如,在汽车制造中,ZG2可用于检查车身部件的精确度;在电子制造中,可用于检测电路板的尺寸和位置偏差。
    使用建议:
    - 在强电磁场环境中,可能会影响测量精度,建议使用屏蔽措施。
    - 进行多任务测量时,注意设置合适的采样频率,以避免过载。

    5. 兼容性和支持


    ZG2可以与多种控制器和存储单元兼容。此外,厂家提供了丰富的配件和用户支持,包括安装指南、大型磁珠滤波器等。

    6. 常见问题与解决方案


    - 问题1:传感器无法正常启动。
    - 解决方案:检查电源连接是否正确,确认电源电压在规定范围内。

    - 问题2:测量结果不准确。
    - 解决方案:检查是否有外部干扰,如强光或电磁场。如有需要,进行环境隔离。

    7. 总结和推荐


    ZG2智能轮廓传感器凭借其出色的精度、易用性和多功能性,成为众多应用场景的理想选择。无论是对精密测量还是快速响应有要求的应用场合,ZG2都是值得信赖的产品。强烈推荐在相关领域中使用。

ZG2-WDC41A参数

参数
零件状态 在售
包装方式 散装

ZG2-WDC41A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZG2-WDC41A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 传感器配件 OMRON/欧姆龙 ZG2-WDC41A ZG2-WDC41A数据手册

ZG2-WDC41A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9201.92 ¥ 77008.568
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
