D3C2210

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 通孔, 最低-20°C, 杠杆执行器, 触点额定电流100 mA @ 30 V 直流, 单刀双掷配置
供应商型号:
供应商:
标准整包数: 0

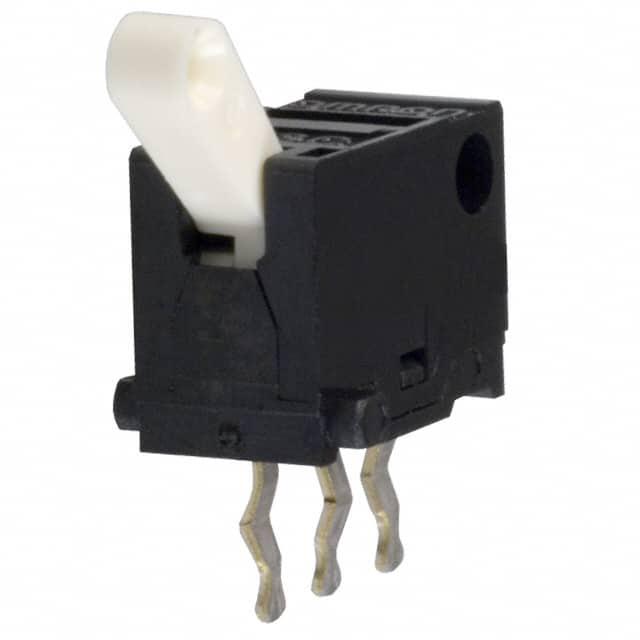

OMRON/欧姆龙 限位开关 D3C2210

D3C2210概述

    # D3C Ultra Subminiature Detection Switch 技术手册

    产品简介


    D3C Ultra Subminiature Detection Switch 是一款超小型检测开关,具有紧凑轻便的设计,行程仅为3毫米。此开关通过内置滑动机构允许选择短路或非短路切换时间以匹配不同的应用场景。此产品符合RoHS标准,广泛应用于各类精密电子设备中。

    技术参数


    主要技术规格
    - 开关型号:D3C-1210, D3C-2210, D3C-1220, D3C-2220
    - 操作力:1.28N(标准),0.39N(低力)
    - 最大操作频率:机械1分钟200次,电气1分钟30次
    - 绝缘电阻:最小100 MΩ(使用250 VDC绝缘测试仪)
    - 接触电阻(初始值):最大50 mΩ
    - 振动耐受性:10至55Hz,1.5mm双幅摆动
    - 冲击耐受性:1000 m/s²(最大约100G),冲击最大300 m/s²(约30G)
    - 使用寿命:最小50,000次操作(以30次/分钟计算)
    - 防护等级:IEC IP00
    - 工作温度范围:-20°C到+80°C
    - 重量:约0.3克

    产品特点和优势


    D3C Ultra Subminiature Detection Switch 具备以下显著特点:
    - 紧凑设计:仅有3毫米行程,非常适合空间受限的应用场景。
    - 灵活切换机制:内置滑动机构可选择短路或非短路模式,适应不同需求。
    - 高可靠性:采用银镀层材料,确保良好的导电性能和耐用性。
    - 广泛的工作环境:能够在-20°C到+80°C的宽泛温度范围内稳定工作。
    - 出色的耐用性:经过1000 m/s²的最大冲击和50,000次的操作寿命测试,保证长期使用下的可靠性。

    应用案例和使用建议


    应用案例
    D3C Ultra Subminiature Detection Switch 在多种应用场景中展现出色性能,例如:
    - 医疗器械:用于监测设备状态,确保系统安全可靠运行。
    - 工业自动化设备:在生产线上用于检测产品状态,确保高效生产和产品质量。
    - 智能家居设备:作为门禁系统的一部分,用于安全控制。
    使用建议
    - 安装时注意事项:请遵循手册中的安装指导,正确安装螺钉,避免损坏开关。
    - 微负载应用:使用微负载模型时,应注意防止因瞬态电流导致接触磨损。
    - 安全检查:在实际应用前务必进行安全检查和确认,确保设备功能正常。

    兼容性和支持


    D3C Ultra Subminiature Detection Switch 与大多数通用电路板和设备兼容,可通过厂商技术支持获得详细的产品资料和安装指南。厂商提供一系列服务,包括技术咨询和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 操作力不稳定 | 确保正确安装,避免外界干扰。 |
    | 开关失灵 | 检查接触点是否有灰尘或污垢,清理后重新测试。 |
    | 寿命低于预期 | 考虑应用环境和使用频率,如有必要,更换为更高耐用性的型号。 |

    总结和推荐


    D3C Ultra Subminiature Detection Switch 凭借其卓越的设计和性能,在多种应用中表现出色。其小巧紧凑的体积、灵活的操作方式和出色的耐用性使其成为许多精密设备的理想选择。建议在需要高精度和可靠性的小型检测开关时选用此产品。

D3C2210参数

参数
电流额定值 100mA(DC)
电气寿命 50000Cycles
机械寿命 50000Cycles
最小行程 -
操作力 1.3N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
长*宽*高 8mm*5.6mm*9.5mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

D3C2210厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D3C2210数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D3C2210 D3C2210数据手册

D3C2210封装设计

查看详情并下载
Symbol
Footprint
3D Model
