ZC-W155

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 滚轮杆, 摆杆式, 防水行程开关, 金属外壳
供应商型号: Z6290-ND
供应商: Digi-Key
标准整包数: 1

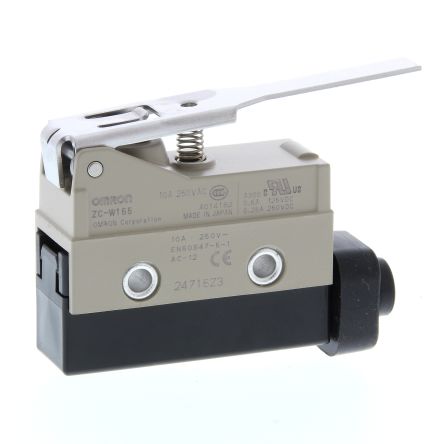

OMRON/欧姆龙 限位开关 ZC-W155

ZC-W155概述

    电子元器件产品技术手册

    产品简介


    ZC-@55系列小型高精度封闭开关是OMRON推出的一款适用于多种应用场合的小型、高精度的封闭式开关。这些开关内置基本开关,以实现高重复性和至少1000万次操作的耐用性。ZC-@55系列的安装间距与Z基础开关相同,所需的操作力小于传统的限位开关。此外,该系列产品还包括带有操作指示器的模式,便于维护和检查。
    认证标准
    - UL、CSA、EN及CCC认证。

    技术参数


    批准标准
    - UL(美国安全检测实验室认证)
    - CSA(加拿大标准协会认证)
    - EN(欧洲标准委员会认证)
    - CCC(中国强制性产品认证)
    额定值
    - 额定电压:125 VAC、250 VAC、8 VDC、14 VDC、30 VDC、125 VDC、250 VDC
    - 额定电流:电阻负载最大10 A;感应负载最大1.5 A;灯负载最大1.25 A;电机负载最大1.5 A
    - 冲击电流:NC最大30 A;NO最大15 A
    特性
    - 电气寿命:最小50万次
    - 机械寿命:最小1000万次操作
    - 操作速度:0.05 mm/s至0.5 m/s
    - 工作频率:机械120次/min,电气20次/min
    - 绝缘电阻:最小100 MΩ(500 VDC时)
    - 绝缘强度:断开终端间1000 VAC,各终端和非电流载金属部件间2000 VAC
    - 环境温度:-10°C至+80°C
    - 相对湿度:35%至95% RH
    结构和标识
    - 外壳防护等级:IP67
    - 触点形式:可选NC、NO、COM
    - 安装方式:面板安装、短铰链滚轮杠杆等
    - 材质:不锈钢、密封橡胶等

    产品特点和优势


    - 小型高精度:体积小巧,适合紧凑空间应用。
    - 高耐用性:确保高重复性操作和长期稳定性。
    - 易维护性:操作指示器便于维护和检查。
    - 认证广泛:通过多项国际标准认证,适用范围广。

    应用案例和使用建议


    应用场景
    - 机床设备:由于其耐久性和可靠性,非常适合用于需要频繁操作的机床。
    - 自动化控制系统:适合用于自动化生产线,需要准确反馈的位置控制。
    使用建议
    - 操作注意事项:确保不要直接暴露于切割碎片、灰尘或污垢中,防止接触损坏。
    - 振动和冲击防护:避免长时间受到振动和冲击,否则可能影响开关的正常工作。
    - 环境条件:工作温度和湿度范围广,适应不同环境需求。

    兼容性和支持


    兼容性
    - ZC-@55系列开关可以与现有的面板安装系统和其他相关电子元件兼容。
    支持和维护
    - 用户可以通过联系OMRON代表获取详细的安装和使用指导。
    - OMRON提供保修和技术支持服务,确保用户能获得最佳的使用体验。

    常见问题与解决方案


    问题一:操作力过大导致开关损坏。
    解决方法:调整安装位置,确保操作力符合规定值。
    问题二:开关使用寿命缩短。
    解决方法:避免长期暴露在极端环境条件下,如过高的温度或湿度。
    问题三:指示灯不亮。
    解决方法:检查电源连接,确保LED连接正确并检查是否有损坏。

    总结和推荐


    ZC-@55系列小型高精度封闭开关以其高重复性、耐用性和广泛的认证,使其成为众多工业和自动化应用的理想选择。它在设计上注重用户体验,提供了多种安装方式和不同的触点形式,具有良好的市场竞争力。建议用户根据具体应用场景选择合适的型号,并遵循制造商的使用指南以确保最佳效果。
    总之,ZC-@55系列是一款性能稳定、兼容性强且易于维护的电子元件,值得推荐给需要高可靠性和长寿命电子开关的应用场合。

ZC-W155参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 10A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 8.4mm
操作力 2.8N
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

ZC-W155厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZC-W155数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 ZC-W155 ZC-W155数据手册

ZC-W155封装设计

查看详情并下载
Symbol
Footprint
3D Model
