VX-5-1C22

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 引脚柱塞类型, 翼片端, 触点额定电流 5 A @ 250 V 交流, 单刀双掷
供应商型号: UNP-VX-5-1C22
供应商: 海外现货
标准整包数: 1

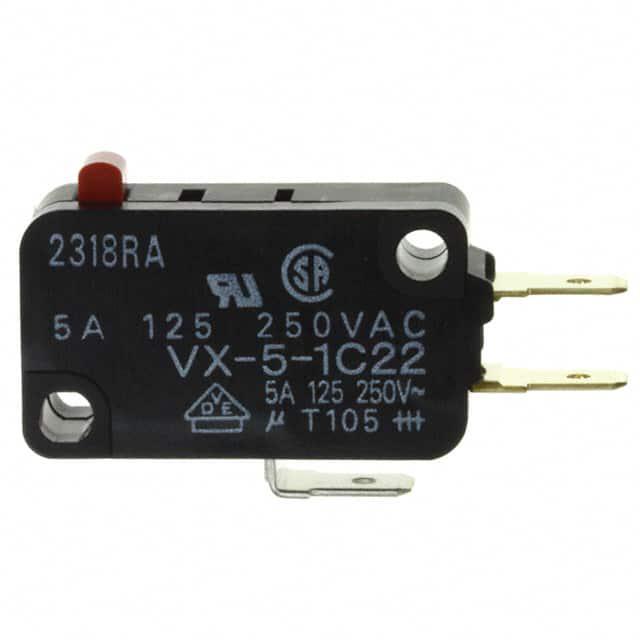

OMRON/欧姆龙 限位开关 VX-5-1C22

VX-5-1C22概述

    Snap Action Switch VX

    产品简介


    Snap Action Switch VX 系列是微型弹力开关,专为紧凑型设计而开发,具有低操作力的特点。该系列的产品型号丰富,涵盖从小负载到5A切换电流的各种规格,形状与V系列基本相同。Snap Action Switch VX 在接触可靠性方面表现出色,内部铰链杠杆机构提供了稳定的性能。产品符合RoHS标准,广泛应用于各种电子设备中。

    技术参数


    - 额定电压
    - VX-5: 5 A @ 250 VAC, 0.1 A @ 30 VDC
    - VX-01: 0.1 A @ 125 VAC, 0.1 A @ 30 VDC
    - 最大操作力(针对不同的执行器)
    - 25 gf ~ 60 gf
    - 触点形式
    - SPDT, SPST-NC, SPST-NO
    - 工作频率
    - 机械:600次/分钟
    - 电气:30次/分钟
    - 接触电阻
    - VX-5: ≤30 mΩ
    - VX-01: ≤50 mΩ
    - 绝缘电阻
    - ≥100 MΩ @ 500 VDC
    - 介电强度
    - 1,000 VAC @ 1 分钟(同极性终端间)
    - 1,500 VAC @ 1 分钟(带电金属部件与地之间及各终端与非带电金属部件之间)
    - 振动和冲击耐受
    - 振动:10 Hz ~ 55 Hz,双振幅1.5 mm
    - 冲击:400 m/s²(最大破坏值),100 m/s²(最大失效值)
    - 环境温度范围
    - -25°C ~ 80°C(最大湿度60% RH)
    - 湿度范围
    - 85% 最大(5°C ~ 35°C)
    - 防护等级
    - IEC IP40
    - 电气寿命
    - VX-5: 500,000 次(30 次/分钟)
    - VX-01: 1,000,000 次(30 次/分钟)

    产品特点和优势


    - 低操作力:Snap Action Switch VX 具有较低的操作力,使得其易于安装和使用。
    - 高可靠性:通过内部铰链杠杆机制保证接触可靠性和稳定性。
    - 宽范围应用:从小负载到5A的广泛切换电流,适用于多种电子设备。
    - 环境适应性:能够在广泛的环境条件下稳定工作,如高低温、高湿度等。
    - 认证标准:符合UL、CSA、EN61058-1等多种国际标准。

    应用案例和使用建议


    - 应用案例:该系列产品常用于家用电器、工业控制设备、医疗设备等领域。
    - 使用建议:
    - 在安装时确保执行器不会受到不必要的负荷,以免影响其操作性能。
    - 推荐使用微负载模型来处理小负载的应用,以避免因浪涌电流导致的磨损增加。
    - 在操作过程中保持操作控制与开关执行器完全分离,确保动作准确无误。

    兼容性和支持


    - 兼容性:该系列产品与大多数标准连接器兼容,可以方便地集成到各种电路板中。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:在高湿度环境下,开关出现故障。
    - 解决方案:检查安装位置,确保有足够的绝缘距离。如有需要,可加装绝缘护罩或隔离物。
    - 问题2:开关操作不灵敏。
    - 解决方案:检查是否有不必要的负荷作用于开关上。必要时重新安装,确保执行器不受额外负荷影响。
    - 问题3:接通和断开瞬间电流过大。
    - 解决方案:在接触处插入适当的保护电路,以减少接通时的电流冲击。

    总结和推荐


    Snap Action Switch VX 系列是一款高度可靠的弹力开关,适用于多种应用场景。其卓越的性能、广泛的额定电流范围以及高环境适应性使其在市场上具备较强的竞争力。总体来说,我们强烈推荐该系列产品给寻求高性能、高可靠性的客户。

VX-5-1C22参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 1.2°
电流额定值 5A
电气寿命 500000Cycles
机械寿命 50000000Cycles
最小行程 1mm
操作力 0.25N
长*宽*高 29.4mm(长度)*15.9mm(高度)
通用封装 SPDT
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 托盘

VX-5-1C22厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX-5-1C22数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX-5-1C22 VX-5-1C22数据手册

VX-5-1C22封装设计

查看详情并下载
Symbol
Footprint
3D Model
