Z-15GQ

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: 1386897
供应商: 海外现货
标准整包数: 1

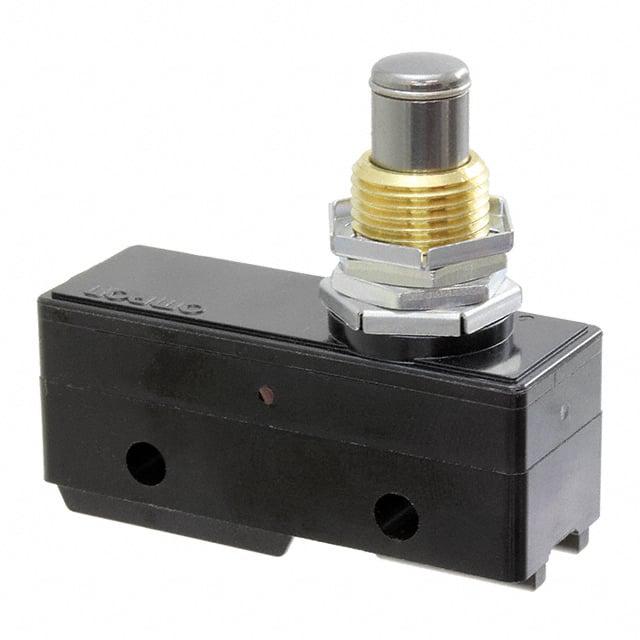

OMRON/欧姆龙 限位开关 Z-15GQ

Z-15GQ概述


    产品简介


    通用基本开关
    本产品为一种通用型基础开关,适用于广泛的工业和消费电子应用场合。这款基本开关具有高精度和多样化的接触形式,涵盖基本型、分断接触型、自锁型及可调间隙接触型等。此外,还提供针对微小负载的标准型号以及带有安全端子保护盖的模具终端型产品。

    技术参数


    - 额定电流: 高达15 A(具体取决于型号)。
    - 接触形式: 包括基本型、分断接触型、自锁型和可调间隙接触型。
    - 微型负载标准型号: 采用交叉杆式金合金触点设计,确保高可靠性操作。
    - 接触间隙: 标准(0.5 mm)、高灵敏度(0.25 mm)、超高灵敏度(0.20 mm)、高容量(1.8 mm)。
    - 防护等级: 普通型、滴水防护型(IP62)。
    - 操作速度: 每秒0.01 mm到1 m/s。
    - 机械操作频率: 每分钟240次。
    - 电气操作频率: 每分钟20次。
    - 绝缘电阻: ≥100 MΩ(500 VDC测试条件下)。
    - 接触电阻: ≤15 mΩ(初始值)。
    - 抗振动能力: 10至55 Hz频率范围内,1.5毫米双幅振动。
    - 耐冲击能力: 最大耐受冲击加速度为1,000 m/s²。
    - 使用寿命:
    - 机械寿命:接触间隙G、H ≥ 20,000,000次;接触间隙E ≥ 1,000,000次。
    - 电气寿命:接触间隙G、H ≥ 500,000次;接触间隙E ≥ 100,000次。
    - 适用温度范围: 普通型 -25°C至80°C;滴水防护型 -15°C至80°C(无结冰条件)。
    - 湿度范围: 普通型 35%至85% RH;滴水防护型 35%至95% RH。

    产品特点和优势


    本产品的一大特点是其广泛的接触间隙选项,可满足不同负载需求。采用金合金触点设计,在微小负载下表现出卓越的可靠性和耐用性。滴水防护型设计增加了产品的应用范围,使其能够在潮湿环境中稳定工作。另外,通过不同类型的致动器(如滑动弹簧、旋转杠杆等),可以灵活应对各种应用场合,从而提高系统的整体可靠性。

    应用案例和使用建议


    应用案例:
    本产品广泛应用于工业自动化、家用电器控制、机械设备的控制电路等场景。例如,在工业机器人控制系统中作为信号传递的关键部件,或者在家用电器如空调、冰箱等的温度调节系统中作为温控开关使用。
    使用建议:
    1. 确保在使用过程中遵循手册中的安装指导,以防止因不当安装导致的损坏。
    2. 在进行高频操作时,要特别注意定期检查接触电阻,以确保良好的电连接状态。
    3. 对于需要高可靠性操作的应用场合,建议选择具备滴水防护特性的型号。
    4. 考虑到使用寿命限制,建议定期进行检修和更换,特别是在恶劣环境下长时间使用后。

    兼容性和支持


    本产品的不同型号均支持螺纹端子和焊接端子两种安装方式,方便与不同类型的线路板或设备连接。厂商提供详细的技术文档和支持服务,用户可通过官方网站查询最新的认证信息和安全注意事项。

    常见问题与解决方案


    1. 问题: 开关无法正常闭合或断开。
    - 解决方法: 检查是否有异物堵塞或接触不良,必要时重新安装或清洁。

    2. 问题: 使用过程中出现跳火现象。
    - 解决方法: 确认负载是否超出额定电流范围,如超出则需更换更大容量的开关或减小负载。
    3. 问题: 长期使用后接触电阻增大。
    - 解决方法: 定期检查并清洁触点,必要时更换新触点组件。

    总结和推荐


    综上所述,该通用基本开关凭借其高精度、广泛的接触间隙选项和出色的电气性能,在多种应用场景中展现出色表现。对于需要高可靠性、耐久性及良好密封性的控制电路,这款开关是理想的选择。我们强烈推荐使用本产品,尤其是在面对复杂和高要求的应用环境时。

Z-15GQ参数

参数
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 5.5mm
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
长*宽*高 49.2mm*47.3mm*17.45mm
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

Z-15GQ厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GQ数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GQ Z-15GQ数据手册

Z-15GQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
