首页  >  产品百科  >  XG5N-201

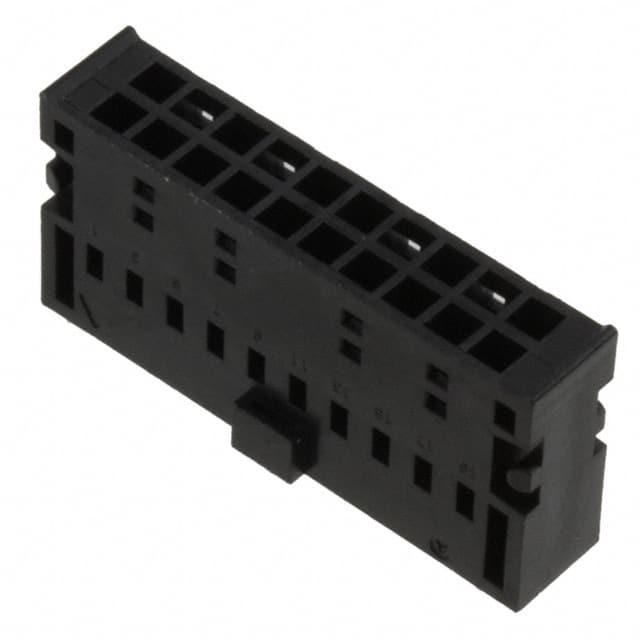

XG5N-201

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Receptacle 2 20pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: CY-XG5N-201
供应商: 海外现货
标准整包数: 100
OMRON/欧姆龙 矩形连接器 - 外壳 XG5N-201

XG5N-201概述

    新产品发布:Crimped MIL Connector Sockets for Discrete Wires (XG5N/XG5N-U)

    产品简介


    产品类型与主要功能
    本次发布的新产品是用于分立电线的Crimped MIL Connector Sockets(压接型MIL连接器插座),型号为XG5N和XG5N-U。这些插座旨在为电子设备提供稳定且可靠的连接解决方案,特别适用于需要高可靠性和严苛环境条件下的应用。
    应用领域
    这些插座广泛应用于工业自动化、航空航天、国防军工、轨道交通等领域,能够确保信号传输的可靠性,即使在恶劣的工作环境下也能保持良好的性能。

    技术参数


    - 额定电流:每接触点3A(使用AWG22导线时)、2A(使用AWG24导线时)、1A(使用AWG26或AWG28导线时)
    - 额定电压:250VAC
    - 接触电阻:最大20mΩ(在20mV、100mA条件下)
    - 绝缘电阻:最小1,000MΩ(在500VDC条件下)
    - 耐压值:500VAC,持续60秒(泄漏电流:最大1mA)
    - 总插入力:每接触点最大1.96N
    - 单个拔出力:最小0.29N
    - 插拔寿命:50次
    - 工作温度范围:-55至105°C(低温下无冰霜)

    产品特点和优势


    特点
    1. 单手操作锁紧机制:XG5N-U插座采用了OMRON独特的锁紧装置,允许单手插入并提供安全锁紧。
    2. 空间节约:相较于XG4A,XG5N-U可节省高达24%的空间。
    3. 高耐用性:经过严格的机械测试,确保长时间使用后的可靠性和稳定性。
    优势
    - 高可靠性:在恶劣环境和高强度振动条件下依然能够保证信号传输的稳定性。
    - 紧凑设计:适配多种不同大小的接触点,适用于各种不同的应用场景。

    应用案例和使用建议


    应用场景
    这些插座常被用于飞机引擎控制系统的内部布线,以及工业机器人和军事装备中。例如,在一个无人机控制系统中,这些插座可以用于连接各个关键传感器模块,确保数据传输的可靠性。
    使用建议
    为了确保最佳性能,请严格按照技术手册中的指导进行安装和使用。特别是在插入和拔出接触点时,务必使用指定的工具,以避免损坏插座和导线。

    兼容性和支持


    - 兼容性:XG5N/U与XG4C系列插头兼容,适用于MIL规格的各类连接需求。
    - 技术支持:OMRON公司提供详尽的技术文档和支持服务,包括安装指南、故障排除手册等,以确保客户能够在第一时间获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入后接触不良 | 确保使用正确的工具进行压接,并检查接触点是否完全插入。 |
    | 插拔寿命低于预期 | 检查是否有异物卡住或安装不当导致的磨损。 |

    总结和推荐


    总体评价
    XG5N/XG5N-U Crimped MIL Connector Sockets以其独特的单手操作锁紧机制、高可靠性及紧凑设计脱颖而出。特别适合那些对环境要求苛刻的应用场合,如航空航天和工业自动化。
    推荐
    鉴于其卓越的性能和广泛的适用性,强烈推荐在需要高度可靠性和紧凑设计的项目中使用此款产品。

XG5N-201参数

参数
排数 2
触头端接 压接
针脚数 20pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

XG5N-201厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG5N-201数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XG5N-201 XG5N-201数据手册

XG5N-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 6.0225
500+ ¥ 4.5213
1000+ ¥ 3.645
库存: 2900
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 602.25
直接购买
