OV02710-A68A

产品分类: 光电传感器
产品描述: 3V 3.6V Color BGA 7.47mm(长度)*5.87mm(宽度)
供应商型号:
供应商:
标准整包数: 0
OMNIVISION TECHNOLOGIES 光电传感器 OV02710-A68A

OV02710-A68A概述


    产品简介

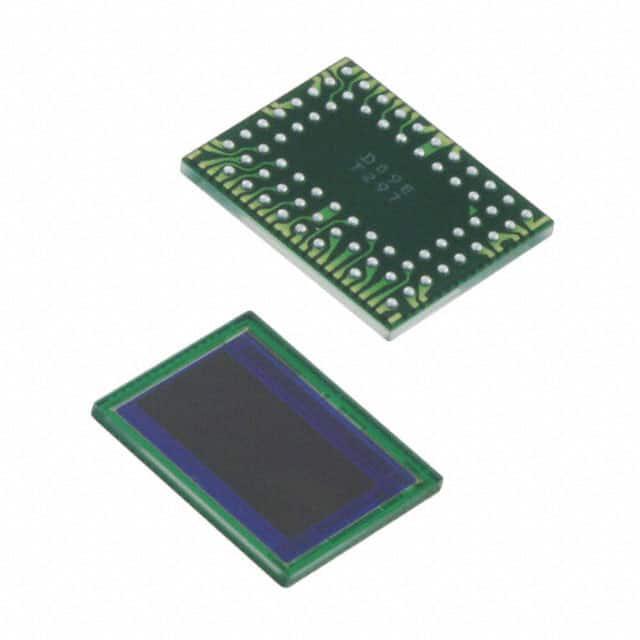

    OV02710-A68A CMOS图像传感器
    OV02710-A68A是一款高性能的彩色CMOS图像传感器,适用于多种应用场合,如安防监控系统、工业自动化、无人机以及便携式视频录制设备。它集成了自动曝光、增益控制、白平衡校正等多种自动图像控制功能,能够提供高质量的图像输出。

    技术参数


    - 基本规格
    - 尺寸: 1/2.7英寸
    - 镜头首席光束角度: 23.6度
    - 封装尺寸: 7465微米 x 5865微米
    - 供电电压
    - 模拟:3.0~3.6V(典型值为3.3V)
    - 核心:1.425~1.575V(典型值为1.5V)
    - I/O:1.7~3.6V(典型值为1.8V)
    - 温度范围
    - 工作温度:-30°C至70°C
    - 稳定图像:0°C至50°C
    - 图像输出
    - 输出接口:10位并行接口/单MIPI通道(最高可达800Mbps)
    - 输出格式:10位RAW RGB
    - 支持的图像分辨率及帧率
    - 1080p:30fps
    - 720p(裁剪):60fps
    - VGA:120fps
    - QVGA:240fps
    - 性能指标
    - 动态范围:69dB
    - 最大图像传输速率:根据不同分辨率有所区别
    - 信噪比:39dB
    - 有效像素尺寸:3微米 x 3微米
    - 敏感度:3300mV/(lux-sec)
    - 快门类型:滚动快门

    产品特点和优势


    - 集成多项自动控制功能:如自动曝光(AEC)、自动增益控制(AGC)、自动白平衡(AWB)和自动黑水平校准(ABLC),确保在各种光照条件下都能获得清晰稳定的图像。
    - 多功能镜头矫正:支持镜头失真校正(LENC)和坏点校正(DPC),提升图像质量。
    - 高帧率与多种分辨率支持:支持1080p、720p、VGA和QVGA多种分辨率下的高速图像采集,满足不同的应用需求。
    - 灵活的控制接口:支持SCCB串行相机控制总线和MIPI接口,方便与不同类型的主控芯片进行连接。
    - 嵌入式一次性可编程存储器:方便个性化配置,提高产品的定制化能力。

    应用案例和使用建议


    应用案例
    - 安防监控:高帧率和多分辨率支持使其适合动态场景下的连续图像捕捉。
    - 工业自动化:快速响应和高精度的图像处理能力适用于生产线上的质量检测任务。
    - 便携式摄像设备:低功耗设计和紧凑尺寸使得其在便携式视频录制设备中有着广泛的应用前景。
    使用建议
    - 在需要极高质量图像输出的应用中,建议开启所有自动图像控制功能以获得最佳效果。
    - 对于高速运动物体的捕捉,考虑使用720p或1080p的高清模式,并适当降低分辨率来提高帧率。
    - 使用时应注意环境温度变化,确保传感器在稳定图像工作温度范围内运行,以避免性能波动。

    兼容性和支持


    - 兼容性:支持标准的SCCB和MIPI接口,易于与其他主控芯片如ARM Cortex系列处理器配合使用。
    - 技术支持:OmniVision公司提供详尽的技术文档和支持服务,包括硬件设计指南、软件开发工具包(SDK)等资源,帮助客户更好地理解和利用该产品。

    常见问题与解决方案


    - 问题: 图像质量差,特别是在低光照环境下。
    - 解决方法: 调整自动曝光设置(AEC)或增加图像传感器的工作电压。
    - 问题: 高速运动物体的图像模糊。
    - 解决方法: 尝试降低分辨率以提高帧率,或者使用滚动快门而非全局快门。
    - 问题: 设备启动时出现不稳定现象。
    - 解决方法: 确保所有供电电压符合规格要求,并正确初始化设备的电源管理模块。

    总结和推荐


    综述
    OV02710-A68A图像传感器凭借其强大的自动图像控制能力和广泛的分辨率支持,在多个应用领域中表现优异。其紧凑的设计和灵活的接口选择也为系统集成带来了便利。在考虑成本效益的同时,它的高帧率和高质量图像输出能力使其在市场上具备较强的竞争力。
    推荐使用
    对于需要高质量、高速度图像捕获的应用场景,特别是安防监控、工业自动化等领域,我们强烈推荐使用OV02710-A68A图像传感器。其卓越的性能和全面的功能支持,能够有效提升系统的整体表现。

OV02710-A68A参数

参数
响应时间 -
感应距离 -
最大工作供电电压 3.6V
颜色感应 Color
光源 -
波长 -
最小工作供电电压 3V
感应方式 -
输出类型 -
长*宽*高 7.47mm(长度)*5.87mm(宽度)
通用封装 BGA
零件状态 停产
包装方式 散装

OV02710-A68A厂商介绍

OmniVision Technologies是一家全球领先的半导体图像传感器解决方案供应商,专注于为移动设备、汽车、安全监控、医疗设备等多个领域提供高性能的图像传感器。公司成立于1995年,总部位于美国加利福尼亚州,在全球设有多个研发中心和销售办事处。

OmniVision Technologies的主要产品包括:

1. 移动设备:为智能手机、平板电脑等移动设备提供高像素、低功耗的摄像头传感器。
2. 汽车:为汽车提供ADAS(高级驾驶辅助系统)摄像头、车内监控摄像头等图像传感器。
3. 安全监控:为安防监控系统提供高清、低光性能的摄像头传感器。
4. 医疗设备:为内窥镜、显微镜等医疗设备提供高分辨率、高灵敏度的图像传感器。

OmniVision Technologies的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 产品多样性:提供多种类型的图像传感器,满足不同客户的需求。
3. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和客户服务,帮助客户解决技术问题。

OV02710-A68A数据手册

厂牌 PDF简要描述 下载
OMNIVISION TECHNOLOGIES 光电传感器 OMNIVISION TECHNOLOGIES OV02710-A68A OV02710-A68A数据手册

OV02710-A68A封装设计

查看详情并下载
Symbol
Footprint
3D Model
