DRTB-J-2-10PK

产品分类: 接线板-专用
厂牌: OMEGA ENGINEERING
产品描述: Conn Thermocouple Terminal Block 4 POS ST Panel Mount Strip
供应商型号: 3410410
供应商: 海外现货
标准整包数: 1
OMEGA ENGINEERING 接线板-专用 DRTB-J-2-10PK

DRTB-J-2-10PK概述


    产品简介

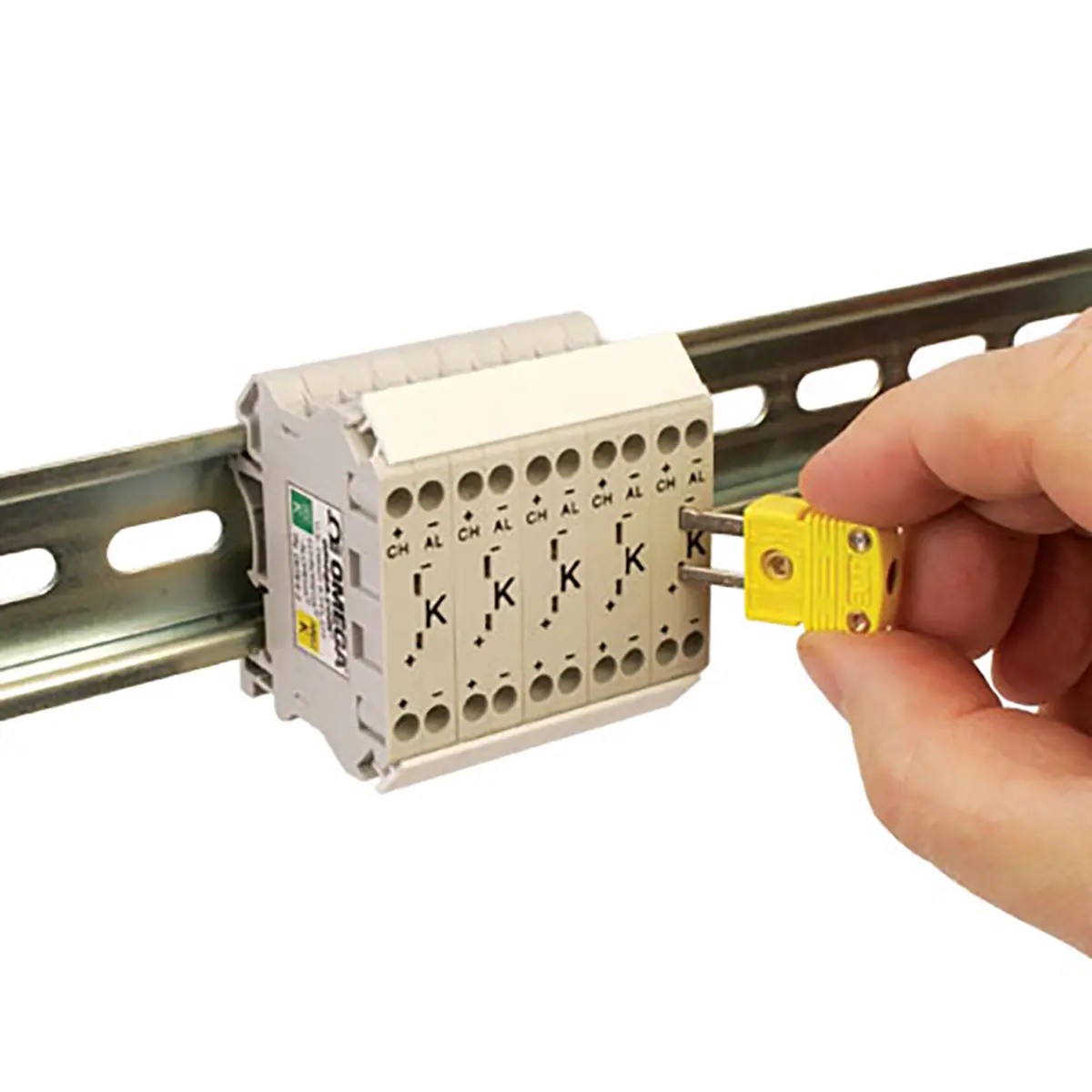

    DRTB-2 系列热电偶接线端子
    DRTB-2 系列热电偶接线端子是专为精确测量设计的产品,适用于各类工业应用。其核心功能在于通过使用热电偶级合金材料,保证了读数的准确性。DRTB-2 系列热电偶接线端子主要应用于数据采集、质量控制、能力研究和故障排查等场景。

    技术参数


    - 宽度: 10.7 mm (0.422")
    - 长度/高度: 52.8 mm (2.08") / 42.3 mm (1.666")
    - 安装高度: 35 x 7.5 mm / 35 x 15 mm DIN 导轨
    - 适用线径范围: 实心线 14-24 AWG;绞合线 16-24 AWG
    - 剥线长度: 8 mm (0.31")
    - 扭矩: 0.4 Nm (3.54) ±10%
    - 温度范围: -40°C 到 85°C (-40°F 到 185°F)
    - 认证: UL 94 V0 额定值(85°C)
    - 材质: 不锈钢螺丝、磷青铜线夹
    - 兼容性: 适合于标准 35 mm DIN 导轨或 32 mm G 型导轨

    产品特点和优势


    DRTB-2 系列热电偶接线端子具有以下特点:
    - 精准度高: 使用热电偶级合金材料,确保读数准确无误。
    - 多功能连接器: 内置 SMP 兼容型母座,可连接手持仪表进行数据采集和故障排查。
    - 耐用性强: 全封闭设计无需额外端板,不锈钢螺丝及磷青铜线夹提供出色的防振、免维护和抗腐蚀性能。
    - 易于安装: 支持标准 35 mm DIN 导轨或 32 mm G 型导轨安装。
    - 标识清晰: 明确标识正负极连接,便于识别和使用。

    应用案例和使用建议


    DRTB-2 系列热电偶接线端子广泛应用于各类工业环境中,如制造业、电力行业和科研机构。例如,在数据采集过程中,可通过该接线端子快速连接手持仪表进行现场测试。对于需要频繁插拔的场合,建议使用延长线(如 RECK1-10)以减少直接连接对端子造成的磨损。

    兼容性和支持


    - 兼容性: 与标准 35 mm DIN 导轨或 32 mm G 型导轨完全兼容。
    - 标记配件: 提供各种空白标记条(XBMZB10),方便用户对各个接线端子进行分类和标识。

    常见问题与解决方案


    - 问题: 如何正确安装该接线端子?
    - 解决方案: 将接线端子按照说明书上的步骤固定到 DIN 导轨上,确保螺丝拧紧且稳固。

    - 问题: 端子的温度范围如何?
    - 解决方案: DRTB-2 系列热电偶接线端子的工作温度范围为 -40°C 至 85°C。

    总结和推荐


    DRTB-2 系列热电偶接线端子以其高精度、耐用性和易安装性脱颖而出。作为一款适用于多种工业环境的产品,其显著的优点使其在市场上具有较强的竞争力。鉴于其广泛应用和卓越的性能,强烈推荐此产品用于需要精确测量的应用场景。

DRTB-J-2-10PK参数

参数
长*宽*高 42.3mm(高度)
安装方式 面板安装
应用等级 工业级
包装方式 盒装
