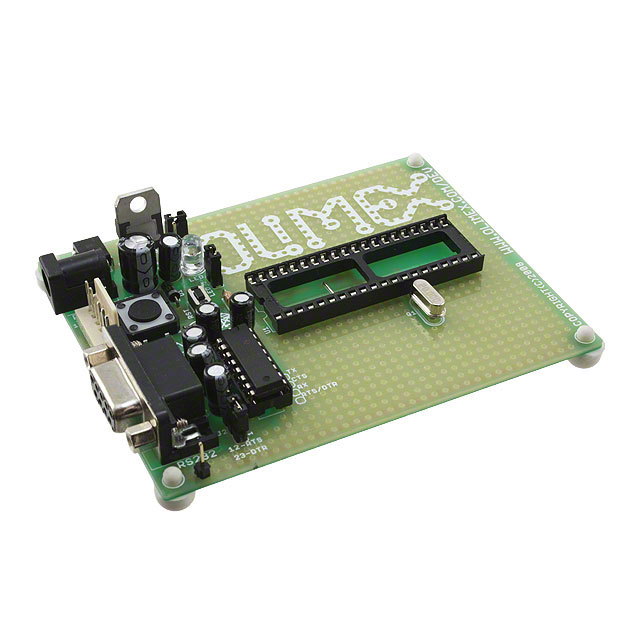

PIC-P40-20MHZ

厂牌: OLIMEX
产品描述: 7.5V 20MHz Ethernet,ICD,ICSP,IDC10,RS-232 PIC 支架安装
供应商型号: 1188-1059-ND
供应商: Digi-Key
标准整包数: 1
OLIMEX 应用处理器与片上系统(SOC) PIC-P40-20MHZ

PIC-P40-20MHZ概述

    # PIC-P40 Development Board User's Guide

    1. 产品简介


    PIC-P40开发板是为Microchip公司的所有40引脚PIC微控制器提供原型设计和开发支持的开发工具。该板具备广泛的连接接口和丰富的硬件资源,是学习和应用PIC微控制器的理想平台。它不仅支持在线编程和调试(ICSP/ICD),还集成了RS232接口、按钮输入、复位电路等功能,适用于嵌入式系统开发。
    主要功能:
    - 支持所有40引脚PIC微控制器。
    - 提供RS232通信接口。
    - 支持在线编程与调试。
    - 多种电压选择(+3.3V 或 +5V)。
    应用领域:
    - 嵌入式系统开发。
    - 教学实验。
    - 产品原型设计。

    2. 技术参数


    以下是PIC-P40开发板的关键技术规格:
    | 参数 | 描述 |

    | 主控接口 | 支持ICSP(在线串行编程)和ICD(在线调试)。 |
    | RS232接口 | 通过MAX232 IC实现,支持Rx、Tx、CTS信号,可选RTS或DTR信号。 |
    | 晶振频率 | 内置20MHz晶体振荡器。 |
    | 电源输入范围 | DC 7.5–15V 或 AC 6–12V。 |
    | 输出电压选择 | +3.3V 或 +5V,通过跳线切换。 |
    | 处理器插座 | DIP40封装,支持多种PIC微控制器。 |
    | 运行环境温度 | -20°C 至 +70°C。 |
    | 外形尺寸 | 100mm × 80mm(3.9英寸×3.15英寸)。 |

    3. 产品特点和优势


    PIC-P40开发板具有以下独特功能和优势:
    1. 灵活的电压选择:用户可以通过跳线轻松设置目标电压为+3.3V或+5V,以适配不同类型的PIC微控制器。
    2. 强大的通信能力:集成RS232接口,方便与PC或其他设备进行串口通信。
    3. 在线编程与调试:支持多种ICSP和ICD工具,无需拔下芯片即可完成编程和调试。
    4. 扩展性强:每个引脚都有扩展插槽,方便接入外部传感器或模块。
    5. 高可靠性设计:采用FR-4材料制造,具有良好的耐热性和稳定性。

    4. 应用案例和使用建议


    示例应用场景
    - 教学用途:用于演示微控制器的基本操作,如LED闪烁、按键输入等。
    - 项目开发:作为嵌入式系统的快速原型设计平台,用于测试算法和功能。
    - 串口通信实验:利用RS232接口实现主机与设备之间的数据传输。
    使用建议
    - 确保正确的电压配置:如果选择运行在3.3V,需更换MAX232为MAX3232。
    - 检查电平转换:在使用RS232接口时,需手动焊接UART连接线至MAX232芯片。
    - 保护电路设计:建议在开发过程中加入过流保护或稳压电路,避免意外损坏。

    5. 兼容性和支持


    PIC-P40开发板兼容多种ICSP/ICD编程器,如PIC-MCP、PIC-ICD2等。同时,Olimex公司提供了详尽的技术支持文档和在线服务,帮助用户解决开发中的问题。
    兼容性
    - 支持Microchip PIC系列微控制器(40引脚型号)。
    - 与各种ICSP和ICD编程工具兼容。
    支持服务
    - 官方网站提供丰富的教程和示例代码。
    - 用户可通过电子邮件或在线论坛获取技术支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开发板无法正常工作 | 检查电源连接和电压设置是否正确。 |
    | RS232接口通信失败 | 确认UART连接线已正确焊接并重新上传程序。 |
    | 按键输入始终显示为低电平 | 检查是否正确初始化RE2端口。 |
    | LED不亮 | 确保LED跳线已闭合,且RA0端口已配置为输出模式。|

    7. 总结和推荐


    PIC-P40开发板是一款功能强大、易于使用的嵌入式开发工具,特别适合初学者和开发者快速上手PIC微控制器的应用开发。凭借其出色的灵活性、兼容性和丰富的功能,该开发板在市场上具有很强的竞争力。
    综合评价
    - 优点:
    - 集成度高,接口丰富。
    - 支持多种电压选择,适应性强。
    - 在线编程与调试功能便捷。
    - 尺寸小巧,便于携带和使用。
    - 适用人群:
    - 初学者、高校学生及业余爱好者。
    - 需要快速原型设计的工程师。
    推荐指数:★★★★☆(四颗星)
    总体而言,PIC-P40开发板是一块性价比极高的开发工具,值得推荐给需要进行嵌入式开发的用户。无论是学习还是实际项目应用,它都能提供可靠的支持。

PIC-P40-20MHZ参数

参数
内核数 -
外设 -
最大时钟频率 20MHz
Flash大小 -
最大工作供电电压 -
主要属性 -
接口类型 Ethernet,ICD,ICSP,IDC10,RS-232
速度 -
I/O电压 -
最小工作供电电压 7.5V
RAM大小 -
程序存储器类型 -
核心处理器 PIC
安装方式 支架安装
零件状态 在售
包装方式 盒装

PIC-P40-20MHZ厂商介绍

OLIMEX是一家电子制造公司,专注于开发和生产开源硬件和软件解决方案。公司的产品线涵盖了从微控制器开发板、单板计算机到各种电子组件和模块。OLIMEX的产品主要分为以下几个类别:

1. 开发板:包括基于ARM、AVR和FPGA的开发板,适用于嵌入式系统开发和原型设计。
2. 单板计算机:如A64-OLinuXino,是一款基于ARM Cortex-A53的单板计算机,适用于物联网和多媒体应用。
3. 电子组件和模块:提供各种传感器、显示器、存储模块等,支持客户的定制需求。
4. 电源和电池解决方案:提供电源适配器、电池模块等,以满足不同设备的电源需求。

OLIMEX的产品广泛应用于教育、工业自动化、物联网、智能家居等领域。公司的优势在于:

- 开源:OLIMEX的产品和软件都是开源的,用户可以自由修改和分发,促进了创新和社区发展。
- 定制服务:OLIMEX提供定制服务,可以根据客户的具体需求设计和制造产品。
- 高性价比:OLIMEX的产品以合理的价格提供高性能,满足不同预算的需求。
- 技术支持:公司提供强大的技术支持,帮助用户解决技术问题,提高开发效率。

PIC-P40-20MHZ数据手册

厂牌 PDF简要描述 下载
OLIMEX 应用处理器与片上系统(SOC) OLIMEX PIC-P40-20MHZ PIC-P40-20MHZ数据手册

PIC-P40-20MHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
