PIC32-MX460

厂牌: OLIMEX
产品描述: ICD2,ICSP,JTAG MIPS32® M4K™ 固定安装
供应商型号: 909-PIC32-MX460
供应商: Mouser
标准整包数: 1
OLIMEX 应用处理器与片上系统(SOC) PIC32-MX460

PIC32-MX460概述

    PIC32-MX460 Development Board: A Comprehensive Guide

    1. 产品简介

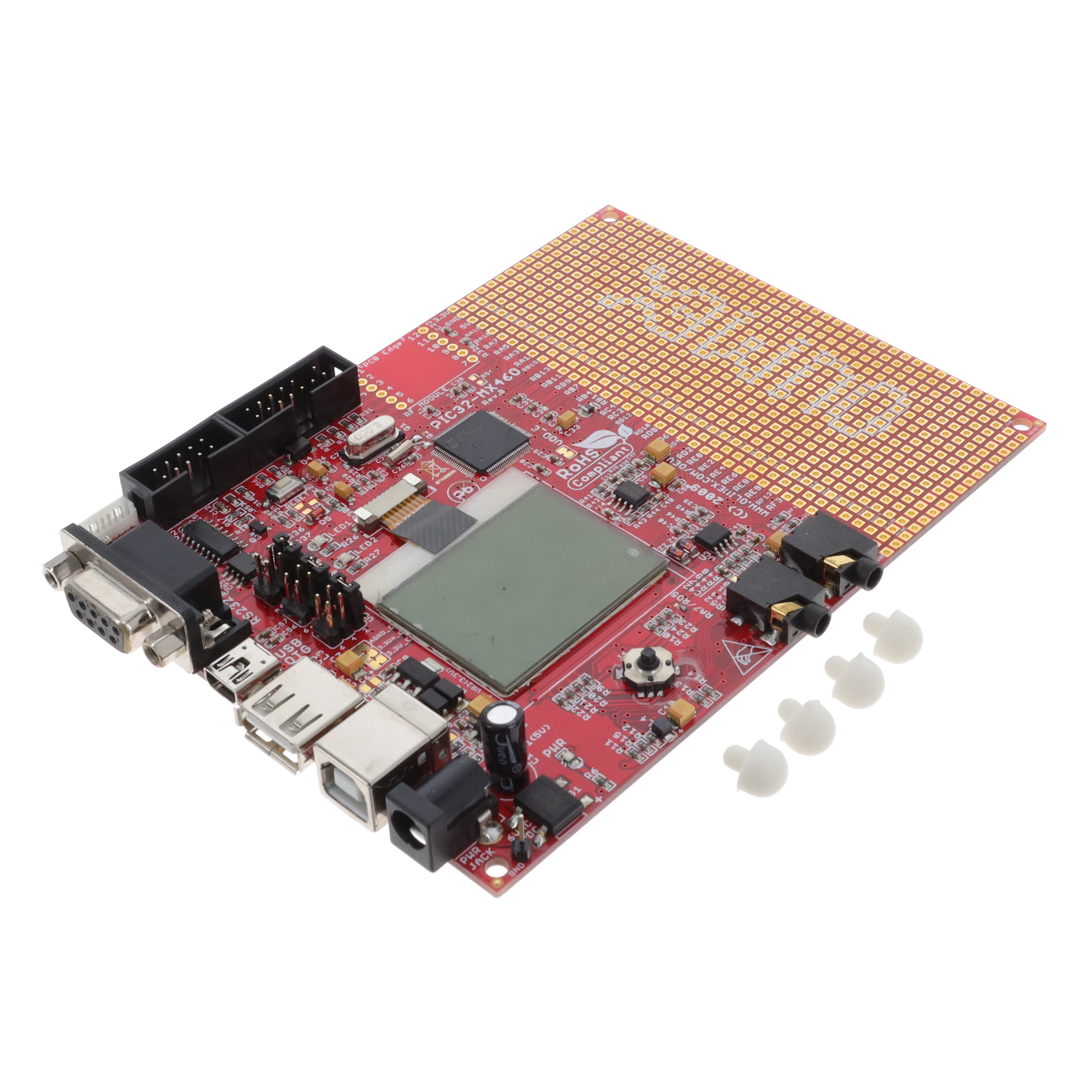

    PIC32-MX460开发板是一款经济高效的开发工具,配备了新推出的高性能80MHz MIPS架构32位闪存微控制器——PIC32MX460F512L。这款强大的微控制器集成了多种串行接口,如USB设备/主机/OTG(On-The-Go)、UART等。此外,开发板还提供了音频输入和输出、调试接口、LCD显示屏、UEXT连接器、mini SD/MMC卡插槽、用户操纵杆、用户指示灯、射频模块区域等功能。这些组件共同赋予了开发者构建多样化强大应用的能力,广泛应用于各种场合。

    2. 技术参数


    - 微控制器: PIC32MX460F512L
    - 内存:
    - 闪存:512K字节 + 额外12K字节引导闪存
    - SRAM:32K字节
    - 电源电压范围: 2.3V至3.6V
    - 时钟频率: 8 MHz 晶振, 32.768 KHz 晶振
    - I/O端口: 支持最高80MHz的IO引脚切换速度, 所有I/O引脚支持高达18mA的电流沉/源能力
    - 接口:
    - USB 2.0全速设备和OTG(On-The-Go)控制器
    - I2C模块(两个)
    - UART模块(两个),支持RS-232、RS-485和LIN 1.2协议
    - IrDA®硬件编码器和解码器
    - 并行主/从端口(PMP/PSP), 最多16条地址线
    - 实时时钟/日历(RTCC)
    - 五个16位定时器/计数器(两个16位对可以组成两个32位定时器)
    - 五路捕捉输入
    - 五路比较/PWM输出
    - 五路外部中断引脚
    - 高速I/O引脚支持80MHz频率切换
    - 可配置开漏输出在数字I/O引脚上
    - 模拟特性:
    - 16通道10位ADC,采样率可达1000 ksps
    - 双模拟比较器
    - 耐受5V的输入引脚(仅限数字引脚)

    3. 产品特点和优势


    - 高性能:采用80MHz MIPS架构32位闪存微控制器,具有丰富的外设接口。
    - 多用途:内置音频处理、LCD显示、UEXT扩展等多种功能,可灵活应用于多种应用场景。
    - 易用性:配备多种编程和调试接口,方便用户进行开发和测试。
    - 可靠性:提供复位电路、电源管理和低功耗功能,确保稳定运行。
    - 扩展性强:提供多种扩展接口和引脚,支持与多种外部模块配合使用。

    4. 应用案例和使用建议


    应用案例:
    - 音频处理:可用于音频信号的采集、处理和播放,适合于音频设备开发。
    - 物联网:可通过USB设备/主机/OTG接口实现设备之间的通信,适合于物联网设备的开发。
    - 人机交互:通过用户操纵杆和LCD显示,适用于需要复杂人机交互的应用场景。
    使用建议:
    - 在使用音频输入和输出时,建议在代码中添加必要的滤波和放大电路,以确保音频质量。
    - 使用USB接口时,应注意接口类型的选择,根据具体需求选择合适的USB设备/主机/OTG模式。
    - 在进行硬件调试时,建议使用专业编程/调试工具如PIC-ICD2,确保代码正确加载和调试。

    5. 兼容性和支持


    兼容性:
    - PIC32-MX460开发板支持与其他Olimex模块(如MOD-MP3、MOD-NRF24Lx、MOD-SMB380等)的互连。
    - 支持多种编程/调试工具,如PIC-ICD2、PIC-ICD2-POCKET等。
    支持:
    - Olimex公司为用户提供全面的技术支持和维护服务。
    - 用户可以通过官网www.olimex.com/dev获取更多相关信息和资源。

    6. 常见问题与解决方案


    常见问题:
    - 无法识别USB设备: 确认USB电缆连接正确,且开发板上的USB开关设置正确。
    - 无法通过JTAG接口编程: 检查编程器与开发板的连接是否正确,确保电源供应无误。
    解决方案:
    - 错误信息提示: 当遇到错误提示时,仔细阅读错误信息,根据手册中的说明进行相应调整。
    - 软件版本不匹配: 确保所使用的开发工具版本与手册中的要求一致。

    7. 总结和推荐



    总结

    :
    - 主要优点:
    - 高性能:集成高性能微控制器,满足高速数据处理需求。
    - 多功能性:丰富的外设接口,支持多种应用。
    - 易用性:完善的开发文档和工具支持,便于用户快速上手。
    推荐:
    - 强烈推荐:PIC32-MX460开发板具备卓越的性能和广泛的适用性,是进行32位嵌入式系统开发的理想选择。无论是初学者还是资深工程师,都能从中受益匪浅。

PIC32-MX460参数

参数
RAM大小 -
I/O电压 -
最大工作供电电压 -
主要属性 -
Flash大小 -
核心处理器 MIPS32® M4K™
最小工作供电电压 -
外设 -
内核数 -
程序存储器类型 -
最大时钟频率 -
接口类型 ICD2,ICSP,JTAG
速度 -
安装方式 固定安装
包装方式 散装

PIC32-MX460厂商介绍

OLIMEX是一家电子制造公司,专注于开发和生产开源硬件和软件解决方案。公司的产品线涵盖了从微控制器开发板、单板计算机到各种电子组件和模块。OLIMEX的产品主要分为以下几个类别:

1. 开发板:包括基于ARM、AVR和FPGA的开发板,适用于嵌入式系统开发和原型设计。
2. 单板计算机:如A64-OLinuXino,是一款基于ARM Cortex-A53的单板计算机,适用于物联网和多媒体应用。
3. 电子组件和模块:提供各种传感器、显示器、存储模块等,支持客户的定制需求。
4. 电源和电池解决方案:提供电源适配器、电池模块等,以满足不同设备的电源需求。

OLIMEX的产品广泛应用于教育、工业自动化、物联网、智能家居等领域。公司的优势在于:

- 开源:OLIMEX的产品和软件都是开源的,用户可以自由修改和分发,促进了创新和社区发展。
- 定制服务:OLIMEX提供定制服务,可以根据客户的具体需求设计和制造产品。
- 高性价比:OLIMEX的产品以合理的价格提供高性能,满足不同预算的需求。
- 技术支持:公司提供强大的技术支持,帮助用户解决技术问题,提高开发效率。

PIC32-MX460数据手册

厂牌 PDF简要描述 下载
OLIMEX 应用处理器与片上系统(SOC) OLIMEX PIC32-MX460 PIC32-MX460数据手册

PIC32-MX460封装设计

查看详情并下载
Symbol
Footprint
3D Model
