OX391KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 390Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 插件,D5.5XL16.5MM 通孔安装 16.5mm(长度)
供应商型号: OX391KE-ND
供应商: Digi-Key
标准整包数: 1

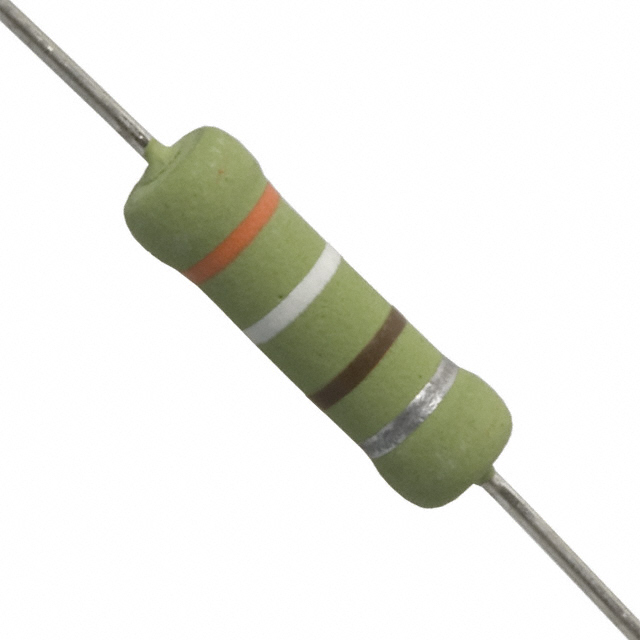

OHMITE 通孔电阻 OX391KE

OX391KE概述

    电子元器件技术手册:OX/OY系列固定陶瓷电阻

    产品简介


    OX/OY系列固定陶瓷电阻是由Ohmite公司生产的一系列高可靠性的陶瓷基固定电阻。它们具有高能量密度和高峰值功率的特点,广泛应用于高电压电源、RC吸收电路以及冲击电流限制器等领域。这些电阻能够替代难以采购的传统碳素电阻,因此在工业应用中具有广泛的适用性和市场需求。

    技术参数


    - 阻值范围:
    - OX系列: 3.3Ω至100kΩ
    - OY系列: 3.3Ω至1MΩ
    - 额定功率:
    - OX系列: 1W
    - OY系列: 2W
    - 耐压能力:
    - OX系列: 最大工作电压300V,最大过载电压600V,脉冲电压最高可达14kV
    - OY系列: 最大工作电压400V,最大过载电压800V,脉冲电压最高可达20kV
    - 温度系数:
    - -1300 ±300ppm/°C
    - 温度范围:
    - -40°C 至 +220°C
    - 精度: 10%标准容差
    - 其他参数:
    - 通过MIL-STD-202方法认证
    - 防潮性能: 1000小时@40°C,湿度90%-95%
    - 脉冲耐受: 20,000次循环
    - 绝缘强度: OX系列500V,OY系列700V

    产品特点和优势


    1. 高效能: 适合高电压电源、RC吸收电路及冲击电流限制器,提供高能量密度和高峰值功率输出。
    2. 替代传统电阻: 能够替代难以获取的碳素电阻,解决了采购难题。
    3. 高可靠性: 满足军事标准(MIL-STD-202)测试要求,确保长期稳定运行。
    4. 适应性强: 工作温度范围广,能够在极端环境下工作。

    应用案例和使用建议


    应用案例:
    - 高频电路设计: 在高频电路设计中,OX/OY系列电阻因其高耐压能力和良好稳定性而成为理想选择。
    - 冲击电流限制器: 在电源启动时,用于限制瞬间冲击电流以保护电路。
    - 电路保护: 在电源转换器中,作为电压吸收电路的一部分,保护电路免受瞬态电压的影响。
    使用建议:
    - 环境适应性: 使用时需注意工作环境的温度和湿度,确保在规定范围内使用。
    - 热管理: 由于高功耗可能导致发热,需要合理散热设计以延长使用寿命。
    - 匹配需求: 根据实际应用选择合适的阻值和功率等级,确保满足应用需求。

    兼容性和支持


    - 兼容性: 该系列产品采用无铅焊料涂层端子,可轻松与其他主流电路板材料兼容。
    - 支持与维护: Ohmite公司提供详尽的技术文档和支持服务,用户可以访问官方网站获取更多资料和技术支持。

    常见问题与解决方案


    1. 高温下的稳定性问题:
    - 解决方案: 确保在使用过程中采取有效的散热措施,避免长时间处于高温环境中。
    2. 脉冲电压引起的损坏:
    - 解决方案: 在应用中正确配置电路,确保脉冲电压不超过允许的最大值。
    3. 安装与焊接问题:
    - 解决方案: 使用适合的焊接工具和工艺,确保焊接质量,避免虚焊或短路现象。

    总结和推荐


    总体来看,OX/OY系列固定陶瓷电阻以其高可靠性和高性能在多个领域都有着显著的应用价值。无论是高电压电源还是电路保护方面,都能提供可靠的解决方案。考虑到其良好的兼容性和全面的支持服务,强烈推荐在相关应用中使用此系列产品。

OX391KE参数

参数
电阻值 390Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
通用封装 插件,D5.5XL16.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OX391KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX391KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX391KE OX391KE数据手册

OX391KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2425 ¥ 18.9491
10+ $ 1.3975 ¥ 11.809
25+ $ 1.2031 ¥ 10.1664
50+ $ 1.0817 ¥ 9.1406
100+ $ 0.9422 ¥ 7.8854
300+ $ 0.8143 ¥ 6.8146
500+ $ 0.7651 ¥ 6.403
1000+ $ 0.7071 ¥ 5.9179
5000+ $ 0.6041 ¥ 5.0552
库存: 3207
起订量: 1 增量: 1
