首页  >  产品百科  >  502BA272KDG2

502BA272KDG2

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±10% -2000ppm/℃~0ppm/℃ 2.7KΩ 10W 支架安装 50.8mm*6.4mm*38.1mm
供应商型号: 1945213
供应商: 海外现货
标准整包数: 5

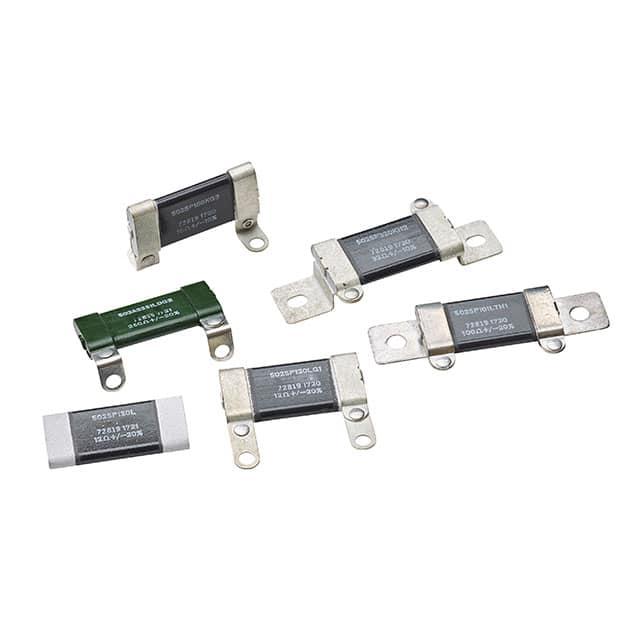

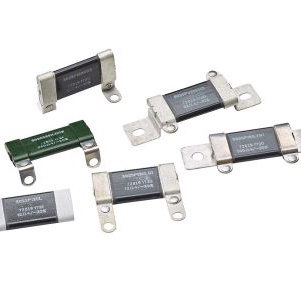

OHMITE 其它固定电阻 502BA272KDG2

502BA272KDG2概述

    电子元器件产品技术手册:Ohmite 500系列非感应陶瓷片状电阻

    产品简介


    Ohmite 500系列非感应陶瓷片状电阻是一种高性能的功率电阻,以其紧凑的尺寸和高可靠性著称。该系列产品采用固态陶瓷结构设计,提供无感应特性和卓越的热稳定性。500系列电阻适用于多种应用场合,包括电机驱动控制、电源供应、软启动电路、动态刹车、射频负载电路及电容放电电路等。凭借其优良的耐久性和适应恶劣环境的能力,这些电阻被广泛应用于工业自动化、通信设备和医疗设备等领域。

    技术参数


    | 类型 | 电阻范围 (Ω) | 平均功率 (W) | 峰值能量 (J) | 工作电压 (V) | 重量 (g) |
    |
    | 502SP | 0.2-110 | 30 | 150 | 900 | 15 |
    | 503SP | 0.3-190 | 45 | 290 | 1900 | 22.5 |
    | 504SP | 0.4-280 | 60 | 480 | 2800 | 30 |
    | 506SP | 0.8-450 | 90 | 800 | 4700 | 45 |
    | 508SP | 1.0-630 | 120 | 1100 | 6700 | 60 |
    | 510SP | 1.3-800 | 150 | 1400 | 8500 | 75 |

    产品特点和优势


    Ohmite 500系列电阻具有以下显著特点:
    - 非感应设计:减少电磁干扰,提高信号传输质量。
    - 高可靠性:采用陶瓷材料,具备出色的机械强度和化学稳定性。
    - 大功率处理能力:每英寸长度可承受高达15瓦的功率。
    - 优异的脉冲耐受性:能够有效吸收高峰值能量。
    - 定制灵活性:支持多种端接选项以满足特定需求。

    应用案例和使用建议


    典型应用场景包括但不限于:
    - 电机驱动控制系统:用于调节电机转速和平滑启动。
    - 开关电源设计:作为输出滤波元件。
    - 测试设备中的负载模拟:验证系统在极端条件下的表现。
    使用时应注意保持适当的散热措施,并确保周围环境温度不超过最大允许值。

    兼容性和支持


    Ohmite提供了广泛的配件选择和服务保障,包括但不限于不同材质的端子选项以及详细的安装指南。对于特殊需求,客户可以直接联系制造商寻求技术支持或定制化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致损坏 | 确保正确通风并适当降额使用 |
    | 功率超出标称值 | 减少负载电流或增加散热面积 |
    | 连接不良 | 检查焊接质量并重新加工连接点 |

    总结和推荐


    综上所述,Ohmite 500系列非感应陶瓷片状电阻凭借其紧凑的设计、强大的性能指标以及广泛的应用适配性,在众多行业中表现出色。它不仅能满足日常工业需求,还能应对苛刻的工作环境挑战。因此,强烈推荐给需要高性能功率电阻的专业人士和技术团队。

502BA272KDG2参数

参数
引脚数量 -
电阻值 2.7KΩ
温度系数 -2000ppm/℃~0ppm/℃
精度 ±10%
额定功率 10W
电阻个数 -
长*宽*高 50.8mm*6.4mm*38.1mm
安装方式 支架安装
零件状态 在售
包装方式 盒装

502BA272KDG2厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

502BA272KDG2数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE 502BA272KDG2 502BA272KDG2数据手册

502BA272KDG2封装设计

查看详情并下载
Symbol
Footprint
3D Model
