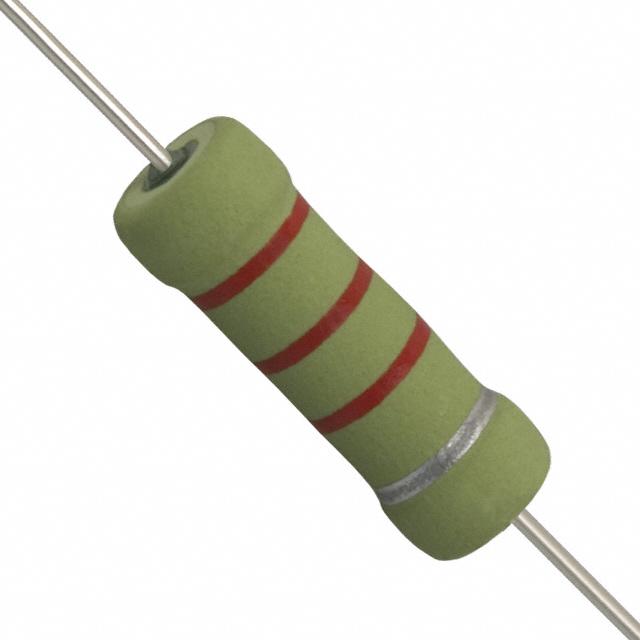

OY222KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 2.2KΩ ±10% 2W -1600ppm/℃~-1000ppm/℃ 插件 通孔安装 19mm(长度)
供应商型号: OY222KE-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 通孔电阻 OY222KE

OY222KE概述

    文章标题:OX/OY系列陶瓷电阻技术手册解读

    1. 产品简介


    OX/OY系列固定陶瓷电阻是一种高性能的电子元件,广泛应用于电路设计中需要应对高压、高能量或高功率需求的场景。其主要功能包括替代传统的碳成分电阻器(尤其是1W和2W型号),满足高能量密度的要求,同时提供卓越的峰值功率处理能力。这些电阻器在高电压电源、R-C阻尼电路及启动限流器中表现优异。此外,它们还可作为碳成分电阻器的替代品,因其更易于采购。

    2. 技术参数


    以下是OX/OY系列电阻的关键技术参数:
    | 参数 | OX系列 | OY系列 |
    |
    | 额定功率 | 1瓦 | 2瓦 |
    | 电阻范围 | 3.3Ω 至 100kΩ | 3.3Ω 至 1MΩ |
    | 最大工作电压 | 300伏 | 400伏 |
    | 最大过载电压 | 600伏 | 800伏 |
    | 脉冲耐受电压 | 14千伏 | 20千伏 |
    | 温度系数 | -1300 ±300 ppm/°C |
    | 工作温度范围 | -40°C 至 +220°C |
    | 耐久性测试 | 符合MIL-STD-202标准 |

    3. 产品特点和优势


    OX/OY系列电阻具有以下显著特点和优势:
    - 可替代传统碳成分电阻器:减少供应链风险。
    - 高能量密度支持:满足现代电路对高效能的需求。
    - 优异的峰值功率处理能力:确保稳定运行。
    - 广泛的电阻范围:从低阻值到高阻值覆盖全面。
    - 宽广的工作温度范围:适应严苛的工业环境。
    - 符合环保标准:所有型号均达到RoHS要求。

    4. 应用案例和使用建议


    OX/OY系列电阻适用于多种场景,例如:
    - 高电压电源:提供稳定的电阻值,确保系统效率。
    - R-C阻尼电路:抑制噪声并保护其他组件。
    - 启动限流器:防止电流冲击对电路的影响。
    使用建议:
    - 在选择电阻时,务必根据具体电路的功率和电压要求来匹配合适的型号。
    - 定期检查电阻的工作状态,特别是在恶劣环境下长期运行后。

    5. 兼容性和支持


    OX/OY系列电阻兼容大多数主流电子设备和模块化系统。制造商提供详尽的技术支持文档和专业服务团队,以协助客户解决问题。

    6. 常见问题与解决方案


    常见问题及解决方法如下:
    - 问题:电阻值漂移严重?
    解决方案:确认工作温度是否超出推荐范围;调整散热措施。

    - 问题:过热现象?
    解决方案:降低负载或增加外部冷却装置。

    7. 总结和推荐


    综上所述,OX/OY系列陶瓷电阻凭借其出色的性能、广泛的适用性和良好的市场口碑,在各类高要求的电子应用中表现出色。对于寻求可靠、高效的解决方案的企业和个人而言,这款产品无疑是一个值得信赖的选择。强烈推荐将其纳入核心器件清单中。

    希望这篇文章能够帮助您更好地理解OX/OY系列电阻的技术细节及其应用价值!如果您有任何疑问,请随时联系我们的技术支持团队。

OY222KE参数

参数
电阻值 2.2KΩ
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OY222KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY222KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY222KE OY222KE数据手册

OY222KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8016 ¥ 32.1235
10+ $ 2.5542 ¥ 21.583
25+ $ 2.1337 ¥ 18.7229
50+ $ 1.9296 ¥ 16.1485
100+ $ 1.7559 ¥ 14.695
250+ $ 1.5659 ¥ 13.1043
500+ $ 1.447 ¥ 12.1094
1000+ $ 1.3459 ¥ 11.2639
5000+ $ 1.1662 ¥ 9.76
库存: 2027
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.12
