首页  >  产品百科  >  D225K25RE

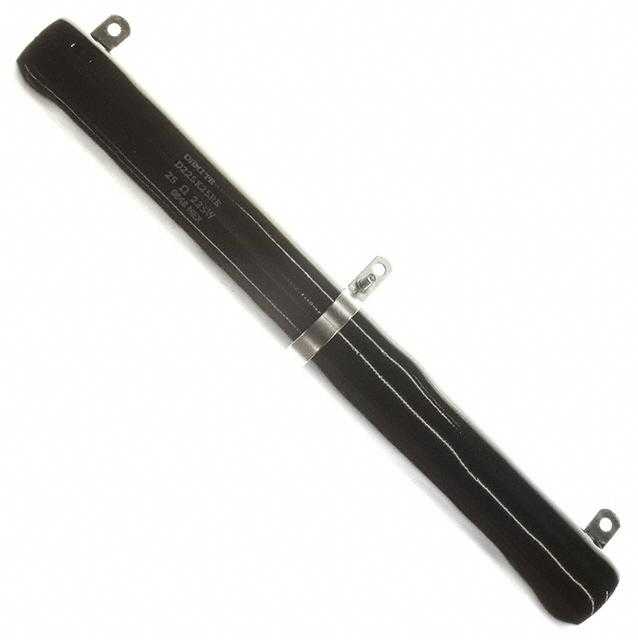

D225K25RE

厂牌: OHMITE
产品描述: 25Ω ±10% 225W 底座安装 266.7mm(长度)
供应商型号: D225K25RE
供应商: Master
标准整包数: 1
OHMITE 电位器及其他可变电阻器 D225K25RE

D225K25RE概述

    Dividohm® Vitreous Enamel Adjustable Power Resistors

    1. 产品简介


    产品类型: Dividohm® Div 210系列是电阻器,特别是适用于需要调整不同电阻值的应用场景。这种电阻器通过焊接线圈和陶瓷芯制成,提供了高精度和稳定性。
    主要功能: 具备可调性,可以设置电路以满足不同的线电压需求。由于采用了空心陶瓷芯设计,这些电阻器允许使用弹簧夹或穿过螺栓来实现安全固定。
    应用领域: 广泛应用于电力系统、工业控制设备、家用电器和各种需要精确电阻调节的场合。

    2. 技术参数


    - 额定功率(W): 12, 25, 50, 75, 100, 175, 225, 500, 1000。
    - 阻值范围(Ω): 1.0-100K,部分型号可达500K。
    - 核心代码: D,K,M,P,S。
    - 标准终端: 直径0.188至2.5英寸(4.76mm至63.5mm),长度0.313至20.0英寸(7.94mm至508.0mm)。
    - 耐温范围: -55°C至+350°C。
    - 耐压等级: 1000VAC至3000VAC。
    - 温度系数: ±260 ppm/°C。
    - 过载能力: 可承受10倍额定功率达5秒。

    3. 产品特点和优势


    - 调整能力: 调整范围为10%到90%,并且在调整过程中保持稳定的性能。
    - 耐用性: 使用无铅玻璃釉涂层,且全焊接结构提供更好的机械强度。
    - 可靠性: 通过调整电阻值进行分压和限制电流,在不同应用场景下可靠稳定。
    - 兼容性: 提供多种尺寸和阻值选项,易于集成于现有系统。
    - 环保合规: 符合RoHS标准。

    4. 应用案例和使用建议


    应用案例: 在电动工具、电机驱动和电池管理系统中,Div 210系列可用于调整电压和电流。
    使用建议:
    - 散热管理: 确保良好的空气流通和安装在散热器上,避免热积聚导致过早失效。
    - 负载测试: 在实际应用前进行全面的负载测试以确保长期稳定运行。
    - 阻值选择: 根据具体应用要求选择合适的阻值范围,避免过低阻值导致过载。

    5. 兼容性和支持


    - 兼容性: 该产品适用于多种电路和系统,能够方便地集成到不同的设备中。
    - 支持: 厂商提供详尽的技术文档和客户服务,涵盖安装、维护和故障排除方面的指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器无法达到指定功率 | 检查散热情况,必要时增加散热措施 |
    | 阻值不准确 | 重新校准电阻器,确保所有连接正确并紧固 |
    | 短路 | 检查电路,确保没有短路路径并检查是否有损坏 |

    7. 总结和推荐


    Div 210系列电阻器以其高可靠性、广泛适用性和易用性,在多个行业中得到广泛应用。它们不仅适用于电力系统和工业控制设备,还可以用于各种需要精确电阻调节的场合。考虑到其出色的性能和可靠性,我们强烈推荐将这些电阻器用于需要精确调节和高效性能的关键应用中。

D225K25RE参数

参数
电阻值 25Ω
精度 ±10%
额定功率 225W
温度系数 -
锥度 -
额定电压 -
长*宽*高 266.7mm(长度)
安装方式 底座安装
零件状态 在售

D225K25RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

D225K25RE数据手册

厂牌 PDF简要描述 下载
OHMITE 电位器及其他可变电阻器 OHMITE D225K25RE D225K25RE数据手册

D225K25RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.896 ¥ 380.2691
5+ $ 42.0958 ¥ 350.0092
10+ $ 41.8887 ¥ 348.2872
30+ $ 40.3432 ¥ 330.3707
50+ $ 40.1322 ¥ 328.6428
100+ $ 39.9318 ¥ 327.0013
250+ $ 39.9318 ¥ 327.0013
库存: 290
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 380.26
直接购买
加入购物车
