首页  >  产品百科  >  25J39RE

25J39RE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 39Ω ±5% 5W ±30ppm/℃ 导线安装 25.8mm(长度)
供应商型号: 25J39RE
供应商: Master
标准整包数: 25

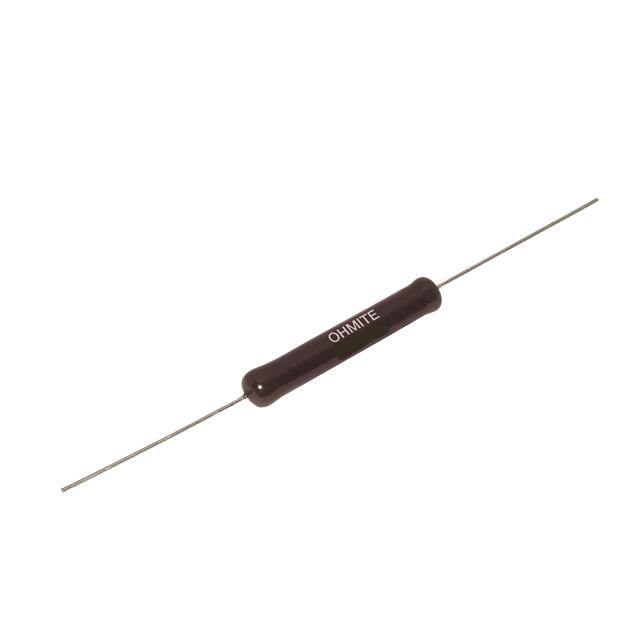

OHMITE 通孔电阻 25J39RE

25J39RE概述

    # 20系列轴向引线陶瓷绕线电阻

    产品简介


    基本介绍
    20系列轴向引线陶瓷绕线电阻是适用于多种应用场合的高品质电阻产品。这些电阻具有高耐用性和可靠性,被广泛应用于计算机、通信和工业控制等领域。它们不仅拥有与高端产品相同的电气特性,还具备较低的成本,是追求质量和性价比用户的理想选择。

    技术参数


    | 规格 | 描述 |

    | 长度 | 0.421到1.859英寸(10.7到47.2毫米) |
    | 直径 | 0.156到0.394英寸(4.0到10.0毫米) |
    | 引脚规格 | 24号到20号 |
    | 功率等级 | 1瓦至10瓦 |
    | 电阻值范围 | 0.10欧姆到50,000欧姆 |
    | 最大电压 | 根据欧姆定律计算(受电阻值限制) |
    | 温度系数 | 1到9.99欧姆:±50 ppm/℃;10欧姆及以上:±30 ppm/℃ |
    | 保修过载 | 低于7瓦时为5倍额定功率5秒;7瓦及以上为10倍额定功率5秒 |

    产品特点和优势


    特点
    - 采用耐湿耐温的玻璃釉涂层,能够承受极端湿度和温度循环环境。
    - 所有焊接构造设计,适合要求极高的工业应用。
    - 符合RoHS标准,可以无铅制造。
    - 火焰阻燃的玻璃釉涂层。
    - 可提供12.5瓦的特殊订单产品。
    优势
    - 能够在多种苛刻环境中稳定运行,适用于需要长期可靠性的应用。
    - 具有成本效益,性价比高。
    - 可替代更昂贵的型号而性能不减。

    应用案例和使用建议


    应用案例
    - 计算机:用于电源供应、稳压电路等。
    - 通信设备:网络设备、交换机等。
    - 工业控制:自动化设备、仪器仪表等。
    使用建议
    - 在对精度要求较高的应用中,如精密测量仪器,应避免使用标有“Shaded values”的电阻。
    - 对于超过特定电阻值的电路,建议进行详细计算以确保符合安全规范。
    - 选择适当的功率等级,以满足负载需求并防止过热。

    兼容性和支持


    兼容性
    - 与多数标准电子板和连接器兼容。
    - 可与多种电气设备配合使用,广泛应用于各种系统。
    支持
    - 制造商提供技术支持和售后服务,确保用户获得最佳使用体验。
    - 可根据客户需求提供定制服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法达到预期的电阻值 | 检查电阻值是否正确;更换新的电阻 |
    | 过载保护未工作 | 检查电路是否超载;增加过载保护措施 |
    | 玻璃釉涂层损坏 | 更换新的电阻;检查是否处于极端环境中 |

    总结和推荐


    综合评估
    20系列轴向引线陶瓷绕线电阻凭借其高耐用性、低成本及良好的电气特性,成为市场上值得信赖的产品。其出色的性能使其非常适合工业和商业领域的多种应用,无论是成本控制还是可靠性方面都表现优异。
    推荐使用
    鉴于其诸多优点,强烈推荐这一系列产品给那些寻求高效能、经济实惠电阻解决方案的用户。无论是在日常使用还是关键任务应用中,20系列都将是一个理想的选择。

25J39RE参数

参数
电阻值 39Ω
精度 ±5%
额定功率 5W
温度系数 ±30ppm/℃
长*宽*高 25.8mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

25J39RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

25J39RE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 25J39RE 25J39RE数据手册

25J39RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.173 ¥ 9.9353
250+ $ 0.9941 ¥ 8.2654
500+ $ 0.9461 ¥ 7.8666
1000+ $ 0.9158 ¥ 7.6108
2500+ $ 0.9073 ¥ 7.4299
5000+ $ 0.902 ¥ 7.3867
7500+ $ 0.8978 ¥ 7.3521
10000+ $ 0.8978 ¥ 7.3521
库存: 2500
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 248.38
