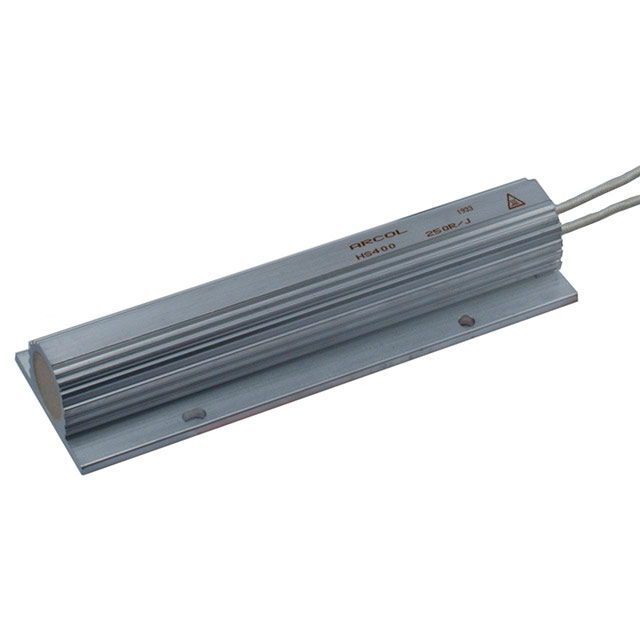

HS400 100R J

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±150ppm/℃ 100Ω 400W 法兰安装 182mm*55.5mm*30mm
供应商型号: ZT-HS400 100R J
供应商: 海外现货
标准整包数: 1
OHMITE 其它固定电阻 HS400 100R J

HS400 100R J概述

    HS 铝外壳电阻器技术手册

    产品简介


    HS系列铝外壳电阻器是ARCOL公司推出的一款适用于功率应用的新型电阻器,特别适合于频率转换器的制动电阻器应用。这些电阻器设计为散热器安装,以实现全商业瓦数的功率消耗。通过精心设计和制造,确保了其高脉冲能力的最大化,从而使其在各种严苛的应用环境中表现出色。

    技术参数


    - 电阻范围:3.6Ω 至 1.2KΩ
    - 公差:标准 ±5%(J),±10%(K)及 ±20%(M)
    - 温度系数:≤ ±150ppm/℃
    - 绝缘电阻:在500V时≥ 10GΩ
    - 功率耗散:在高温环境下线性降额至零(250℃)
    - 过载能力:单脉冲10倍功率,持续5秒
    - 设计电压:HS400: 2000V,HS500: 2300V,HS600: 2800V

    产品特点和优势


    1. 高脉冲能力:通过精确的绕制工艺,提升了电阻器的瞬时脉冲承受能力。
    2. 宽泛的电阻值范围:提供了从3.6Ω到1.2KΩ的多种选择,以适应不同的应用需求。
    3. 环境友好:RoHS合规,适合在环保要求高的场合使用。
    4. 良好的热稳定性:具有优异的高温线性降额特性,确保在恶劣环境下稳定工作。

    应用案例和使用建议


    HS系列铝外壳电阻器广泛应用于频率转换器的制动系统、电源滤波器等领域。例如,在一个电力驱动系统中,HS系列电阻器可以作为再生制动系统的负载电阻,有效地吸收和消耗电机在减速过程中的能量。使用建议如下:
    - 确保安装时散热器接触良好,以充分发挥其散热能力。
    - 选择合适的型号以匹配所需的电压和电流等级。
    - 考虑长期使用时的线性降额特性,避免在极端温度下工作。

    兼容性和支持


    - HS系列电阻器可以与其他ARCOL公司产品无缝集成,且提供广泛的型号选择,以满足不同应用的需求。
    - ARCOL公司提供全面的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    1. 问题:如何确认选型是否正确?
    - 解决方案:请联系ARCOL公司的技术支持团队,他们将根据您的具体需求为您提供专业的选型建议。
    2. 问题:如何正确安装以确保散热效果?
    - 解决方案:确保散热器安装牢固,并在安装前进行清洁处理,以保证良好的热传导效果。
    3. 问题:如何处理过载情况下的保护措施?
    - 解决方案:合理设置过载保护电路,避免过载导致电阻器损坏。同时,定期检查和维护,确保设备正常运行。

    总结和推荐


    总体而言,HS系列铝外壳电阻器以其高脉冲能力和宽泛的电阻值范围,成为许多工业和电力应用的理想选择。通过与ARCOL公司的专业团队合作,您可以获得最佳的产品体验和全方位的支持。因此,强烈推荐使用HS系列铝外壳电阻器,特别是在需要高效、可靠且环保的电阻器应用场合。

HS400 100R J参数

参数
电阻值 100Ω
温度系数 ±150ppm/℃
精度 ±5%
额定功率 400W
电阻个数 -
引脚数量 -
长*宽*高 182mm*55.5mm*30mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

HS400 100R J厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HS400 100R J数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE HS400 100R J HS400 100R J数据手册

HS400 100R J封装设计

查看详情并下载
Symbol
Footprint
3D Model
