L25J100KE

产品分类: 其它固定电阻
厂牌: OHMITE
产品描述: ±5% ±260ppm/℃ 100KΩ 25W 支架安装 50.8mm(长度)*14.3mm(宽度)
供应商型号: N-L25J100KE
供应商: 云汉优选
标准整包数: 1

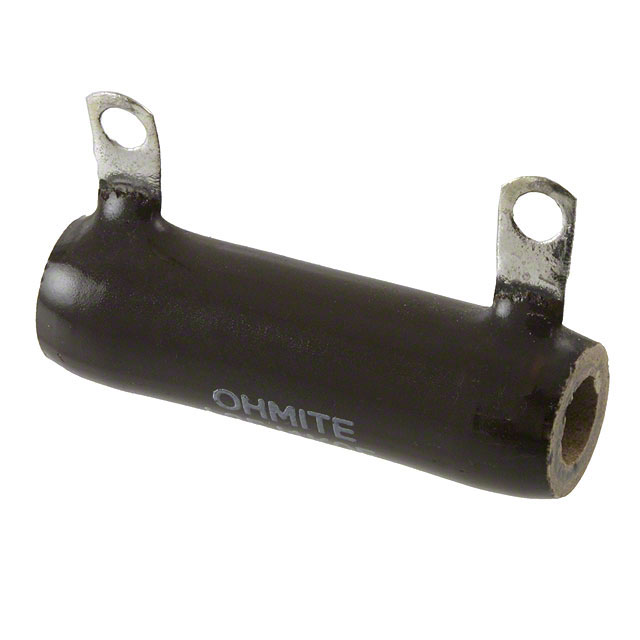

OHMITE 其它固定电阻 L25J100KE

L25J100KE概述

    电子元器件技术手册:270 系列 Vitreous Enamel Power 电阻器

    1. 产品简介


    270 系列 Vitreous Enamel Power 电阻器是一款高精度、高性能的功率电阻器,适用于多种工业和电子应用。其基本特性包括大范围的电阻值(0.15Ω 至 250,000Ω)和额定功率范围(12W 至 1000W)。产品设计坚固耐用,采用玻璃釉涂层和管状陶瓷核心,具有优异的耐热性和耐高压特性。此系列产品广泛应用于电力电子、测试测量仪器、医疗设备及工业控制系统等领域。

    2. 技术参数


    | 参数 | 规格说明 |

    | 功率等级 | 12W 至 1000W |
    | 阻值范围 | 0.15Ω 至 250,000Ω |
    | 涂层类型 | 铅自由玻璃釉涂层(Vitreous Enamel),也可选硅胶陶瓷或低成本 Centohm 涂层 |
    | 工作温度 | -55°C 至 +350°C |
    | 环境条件 | 可承受高湿度和极端温度环境 |
    | 温度系数 | 1至20Ω:±400ppm/°C;>20Ω:±260ppm/°C |
    | 额定电压 | 根据欧姆定律(V=√PR)计算得出,详见手册 |
    | 负载能力 | 10倍额定功率可连续运行 5 秒 |
    | 精度公差 | ≥1Ω:±5%;<1Ω:±10% |
    | 端子连接 | 锡银铜焊接端子,符合 RoHS 标准 |
    | 绝缘强度 | 1kVAC(12-100W),3kVAC(175-225W) |

    3. 产品特点和优势


    - 高可靠性:采用全焊结构设计,耐热性和机械稳定性强,适合恶劣环境。
    - 广泛应用:可用于高功率电路,尤其在需要精确阻值控制的场合表现优异。
    - 灵活性:提供多种阻值选项,满足不同电路需求;可根据客户要求定制非标准阻值。
    - 兼容 RoHS:环保合规,适应当代电子行业绿色发展趋势。
    - 多功能选择:可通过非感性版本、快接端子等多种配置适应不同应用场景。

    4. 应用案例和使用建议


    270 系列电阻器常用于以下场景:
    - 工业电源中的限流保护电路。
    - 测试设备的校准系统,需稳定的高阻值参考点。
    - 医疗设备中作为恒流负载器或调压装置的一部分。
    使用建议:
    - 在大电流应用中,注意确保散热设计足够有效,以避免因过热影响寿命。
    - 若选用阻值超过推荐范围的型号,建议降额使用以提高可靠性。
    - 安装时确保接地良好,以减少电磁干扰影响。

    5. 兼容性和支持


    - 兼容性:270 系列与多种工业标准连接器兼容,便于集成到现有设备中。
    - 技术支持:Ohmite 提供详尽的技术文档和支持服务,涵盖安装指南、选型表和案例研究。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 短时间内过热 | 检查负载是否超过额定功率,并增加散热措施 |
    | 精度不符合预期 | 确认所选型号是否为标称精度,必要时更换更高等级产品 |
    | 安装时接触不良 | 检查端子连接是否牢固,并使用合格的焊料进行连接 |

    7. 总结和推荐


    270 系列 Vitreous Enamel Power 电阻器凭借其高功率处理能力和精确的阻值控制,成为高功率电路的理想选择。其坚固耐用的设计和广泛的适用范围使其在市场上具有显著竞争力。对于需要高性能功率电阻器的应用,我们强烈推荐此系列作为首选产品。
    联系厂家官网或技术支持部门获取更多定制化支持和报价信息。
    结论:高度推荐使用!

L25J100KE参数

参数
电阻个数 -
引脚数量 -
电阻值 100KΩ
温度系数 ±260ppm/℃
精度 ±5%
额定功率 25W
长*宽*高 50.8mm(长度)*14.3mm(宽度)
安装方式 支架安装
零件状态 在售
包装方式 散装

L25J100KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

L25J100KE数据手册

厂牌 PDF简要描述 下载
OHMITE 其它固定电阻 OHMITE L25J100KE L25J100KE数据手册

L25J100KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
