CS3FR010E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 10mΩ ±1% 3W ±60ppm/℃ SIP-4 通孔安装 21.7mm*5.35mm*16.6mm
供应商型号: CS3FR010E-ND
供应商: Digi-Key
标准整包数: 1

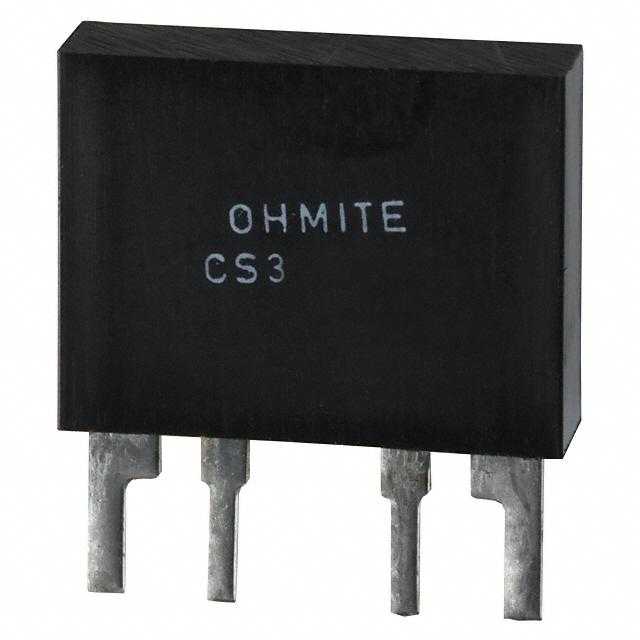

OHMITE 通孔电阻 CS3FR010E

CS3FR010E概述

    # CS3 Series Wire Element Four Terminal Precision Current Sense

    产品简介


    CS3系列电阻器是一种先进的四终端精密电流感应元件,专门设计用于电流监控和控制应用。这些电阻器采用无感设计,能够提供精确且可靠的性能。CS3系列的产品线包括从1毫欧姆到50毫欧姆的多个标准阻值,适用于各种电子设备和系统中的电流检测和保护。

    技术参数


    以下是CS3系列电阻器的技术规格和关键性能参数:
    | 参数 | 描述 |

    | 终端材料 | 银锡合金(97% 锡 / 3% 银)镀覆在铜基上 |
    | 标准阻值范围 | 1毫欧姆至50毫欧姆 |
    | 阻值容差 | 1%,2%,5% |
    | 温度系数 | 25°C 参考,-15°C 至 +105°C 时的 ΔR 为 60ppm/°C |
    | 功率等级 | 70°C 最大 3W,40A 持续电流 |
    | 工作温度范围 | 操作温度:-55°C 至 150°C |
    | 储存温度范围 | -40°C 至 85°C |
    | 额定功率降额 | 在70°C下满载寿命试验 1000小时,最大ΔR为0.2% |
    | 潮湿耐受性 | 符合 MIL-STD-202 方法 106,条件 A,最大ΔR为0.2% |
    | 热冲击耐受性 | 符合 MIL-STD-202 方法 107,最大ΔR为0.2% |

    产品特点和优势


    CS3系列电阻器具备以下独特的功能和优势:
    - 高精度测量:CS3系列提供了从1毫欧姆到50毫欧姆的标准阻值选择,满足不同应用的需求。
    - 非感性设计:该设计消除了电感效应,确保了更稳定和准确的电流测量。
    - 四终端开尔文连接:这种连接方式提高了测量精度,特别适合需要高精度的电流监测应用。
    - 出色的温度稳定性:60ppm/°C的温度系数保证了在广泛的工作温度范围内仍能保持高度准确性。
    - 可靠的设计:通过严格的测试验证,包括1000小时满载寿命试验和潮湿及热冲击耐受性测试,确保产品的长期可靠性。

    应用案例和使用建议


    CS3系列电阻器广泛应用于多种领域,如电源管理、工业自动化、汽车电子和通信设备。对于希望提升系统电流检测精度的应用,CS3系列是一个理想的选择。以下是一些实际应用的建议:
    - 电源管理:用于电源转换电路中的电流检测,以确保系统的稳定运行。
    - 工业自动化:在自动化控制系统中作为电流监测传感器,以确保机器的安全运行。
    - 通信设备:在高性能通信系统中作为电流监测器,确保信号传输的稳定性。
    - 汽车电子:用于汽车动力系统中的电流监测,提高系统的可靠性和安全性。
    使用时应注意环境温度的影响,并确保设备在规定的工作温度范围内运行,以避免过热导致的精度下降。

    兼容性和支持


    CS3系列电阻器符合RoHS标准,适用于环保要求较高的应用。制造商提供了详细的技术支持文档,以帮助用户解决安装和使用过程中可能遇到的问题。此外,他们还提供了定期的维护服务和技术升级,确保用户能够持续获得最佳性能。

    常见问题与解决方案


    问题1:如何确定正确的阻值?
    解决方案:根据具体应用需求,可以选择合适的标准阻值,例如0.001欧姆、0.002欧姆等。详细的选型指南可以在制造商的技术手册中找到。
    问题2:如何确保测量精度?
    解决方案:使用四终端开尔文连接,并确保所有接点接触良好,以减少接触电阻对测量结果的影响。
    问题3:如何处理高温环境下的使用?
    解决方案:通过合理的散热设计和选择适当的工作电压,可以有效控制温度上升。确保在满载条件下设备的温度不超过70°C。

    总结和推荐


    总体而言,CS3系列电阻器凭借其高精度、可靠性和宽广的应用范围,在电流监测和控制领域表现出色。我们强烈推荐这一产品给那些需要精确电流测量的用户,尤其是在工业自动化和通信设备中。如果你正在寻找一款能够在严苛环境中保持卓越性能的精密电流感应器,CS3系列无疑是一个理想的选择。

CS3FR010E参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 3W
温度系数 ±60ppm/℃
长*宽*高 21.7mm*5.35mm*16.6mm
通用封装 SIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

CS3FR010E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

CS3FR010E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE CS3FR010E CS3FR010E数据手册

CS3FR010E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.392 ¥ 237.6056
10+ $ 20.2686 ¥ 169.6225
25+ $ 18.0723 ¥ 151.2425
50+ $ 16.6984 ¥ 139.7451
100+ $ 15.5315 ¥ 129.9789
250+ $ 14.2541 ¥ 119.2891
500+ $ 13.4555 ¥ 112.6059
库存: 195
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 237.6
