OY120KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 12Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY120KE
供应商: Master
标准整包数: 50

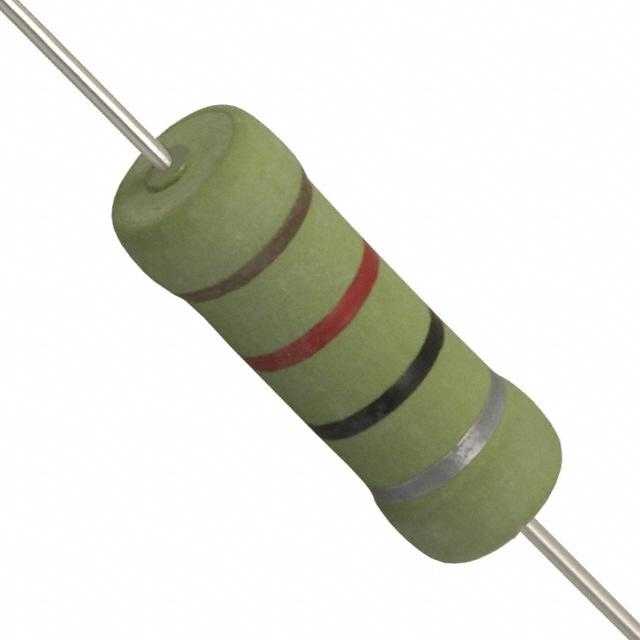

OHMITE 通孔电阻 OY120KE

OY120KE概述

    # OX/OY系列固定陶瓷电阻

    产品简介


    OX/OY系列固定陶瓷电阻是为应对瞬态电流、高能量密度需求而设计的产品,适用于交流直流电源、电容器放电、雷击防护等场合。它们可以取代一些难以采购的碳化合物电阻。该系列产品具有优越的抗浪涌能力和高功率处理能力,可广泛应用于电源供应器、RC阻尼电路及启动限制器等领域。

    技术参数


    | 系列 | 功率(瓦特)最大值 | 电阻范围 | 冲击能量最大值(焦耳) | 最大工作电压 |

    | OX | 1 | 3.3Ω 至 100KΩ | 50 | 300V |
    | OY | 2 | 3.3Ω 至 1MΩ | 80 | 400V |
    主要特性
    - 测试条件下的变化率:±5%
    - 短时过载能力:2倍额定电压,持续5秒,温度70°C下:±(2% + 0.05Ω)
    - 脉冲耐受性:±5%
    - 温度冲击测试:±(2% ±0.05Ω)
    - 湿气抵抗:40°C下90%-95%相对湿度,连续1000小时:±5%
    - 电脉冲耐受性(循环):0.60%, 0.20%, 0.00%
    额定参数
    - 绝缘强度:OX系列为500V,OY系列为700V
    - 最大过载电压:OX系列为600V,OY系列为800V
    - 最大脉冲电压(一次冲击):OX系列为14kV,OY系列为20kV

    产品特点和优势


    1. 高性能和可靠性:OX/OY系列陶瓷电阻在高电压和高功率应用中表现出色,能承受高达20kV的瞬态脉冲电压,保证系统稳定运行。
    2. 替代传统电阻:适合替代一些碳化合物电阻,尤其是在难以获取这些传统电阻的情况下。
    3. 宽泛的工作温度范围:能在-40°C至+220°C的极端环境下稳定工作。
    4. 紧凑设计:采用铅-free焊料和轴向终端,确保良好的机械稳定性,尺寸小且易于安装。

    应用案例和使用建议


    OX/OY系列电阻广泛用于高能量密度、高压应用的环境中,如电源供应器和启动限制器等。
    使用建议
    - 在高压电路中使用时,请遵循安全操作规程以避免损坏。
    - 在电路板设计时需考虑散热问题,确保电阻有足够的通风空间,防止过热。
    - 连接线选择应考虑耐压能力和散热要求。

    兼容性和支持


    - RoHS合规:OX/OY系列均为无铅焊接,符合欧盟RoHS标准。
    - 包装选项:提供带卷和散装两种形式,便于不同应用场景的需求。
    - 技术支持:制造商提供详细的安装指南和技术文档,以及在线客服支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 热管理不当导致过热 | 优化电路设计,增加散热措施,确保有足够的空气流通。 |
    | 电阻精度超出预期 | 校准测试仪,重新校验生产过程中的精度控制。 |
    | 脉冲耐受性下降 | 更换合适的型号或进行适当的电路保护设计。 |

    总结和推荐


    综上所述,OX/OY系列陶瓷电阻以其优异的性能、宽泛的工作温度范围和可靠的应用表现,在电源供应、电容器放电和浪涌吸收等应用中有着卓越的表现。对于需要高功率密度、高耐压的应用场合,推荐使用这款产品。此外,制造商提供详尽的技术支持和服务保障,使其成为值得信赖的选择。

OY120KE参数

参数
电阻值 12Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售

OY120KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY120KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY120KE OY120KE数据手册

OY120KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.6895 ¥ 14.0475
250+ $ 1.526 ¥ 12.6881
500+ $ 1.4522 ¥ 12.0681
1000+ $ 1.3821 ¥ 11.3176
2500+ $ 1.2555 ¥ 10.2809
5000+ $ 1.2449 ¥ 10.1945
7500+ $ 1.2449 ¥ 10.1945
库存: 4900
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 702.37
